Phoenix Contact QPD P 2PE1,5 8-13 BK 1414706 konektor, 1 ks

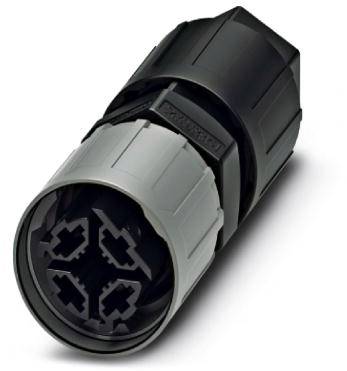

Guľatý, viacpólový konektor v čiernej a sivej farbe, vhodný pre priemyselné aplikácie, s robustným krytom a uzamykacím mechanizmom.

Ilustračný obrázok

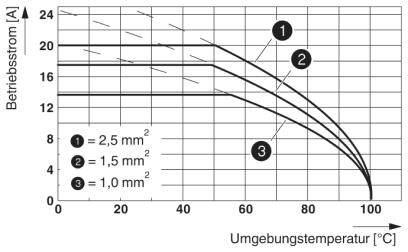

Graf znázorňuje súvislosť medzi prevádzkovým prúdom [A] a okolitou teplotou [°C] pre tri prierezy káblov: 2,5 mm² (1), 1,5 mm² (2), 1,0 mm² (3). Krivky klesajú so stúpajúcou teplotou.

1/2

Ilustračný obrázok

Kategória výrobku

konektor

Prevedenie

skrutkovacie

Počet kontaktov

Pripojenie

IDC

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

108 Ks

Počet

Celkom (14,99 € / kus)

14,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor

Dodatočné informácie:

Technické parametre

Dizajn: QPD 3x1,5
Technológia pripojenia: pripojenie QUICKON
Uťahovacia matica krútiaceho momentu: 8 Nm
Počet pripojení: 3
Materiál izolácie jadra: PVC / PE / TPE / guma
Priemer jadra vrátane izolácie: 1,6 mm ... 3 mm
Vonkajší priemer kábla: 10 mm ... 13 mm
Teplota okolia (skladovanie / preprava): -40 ° C ... 100 °C
Menovité impulzné napätie (III / 3): 6 kV
Párovacie cykly:>50
Materiál nosiča kontaktu: PA
Trieda horľavosti podľa UL 94: V0
Kategória prepätia: III
Stupeň znečistenia: 3

Typ: QPD P 2PE1,5 8-13 BK

Kategória výrobku: konektor

Prevedenie: skrutkovacie

Počet kontaktov: 3

Pripojenie: IDC

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 17.5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 17.5 A

Menovité napätie: 690 V

Materiál kontaktu: postriebrená meď

: 20 bis 16

Číslo výrobcu: 1414706

Izolačný materiál: PA

Pólov: 3

Maximálny prierez: 1.5 mm²

Prierez min: 0.5 mm²

Rozsah prierezov: 0.5 - 1.5 mm²

Spĺňa RoHS: áno

: IP66
IP68
IP69K

: 26

: NIE

: 26 mm

: 17.5 A

: 690 V

: ÁNO

: 3

: 70.8 m

: Other

: 10-13 mm

: Silver-plated

: ÁNO

: 6 kV

: 0.003 mΩ

: IP66

: 1, 2, PE

: Black

Na stiahnutie

Datasheet

Datasheet 2137020 Phoenix Contact QPD P 2PE1,5 8-13 BK 1414706 konektor, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2137020 Phoenix Contact QPD P 2PE1,5 8-13 BK 1414706 konektor, 1 ks

Popis

Inovatívne a šetriace čas - rýchle pripojenie QUICKON pre úsporu času až 80% pri pripojení na mieste. Pohodlné: rýchla a jednoduchá montáž bez špeciálneho náradia. Extrémne robustný: kryt v triedach ochrany IP68 / IP69K a IK07 pre širokú škálu aplikácií. Bezpečné pripojenie pomocou polarizácie, aby sa zabránilo nesprávnemu pripojeniu a ochrane kontaktu prsta podľa DIN EN 0105. Jednoduchý na servis-zásuvné konektory umožňujú rýchlu výmenu zariadenia a predmontované káble uľahčujú uvedenie do prevádzky.

Tento text bol preložený strojovo.
