Phoenix Contact QPD P 4PE6,0 12-20 BK 1410387 konektor, 1 ks

Strieborný a čierny elektrický konektor s viacerými zásuvkami, používaný v priemyselných aplikáciách.

Ilustračný obrázok

Technický výkres konektora s rozmermi: dĺžka 97,5 mm, šírka 44,1 mm, rôzne segmenty 39,6 mm, 47,7 mm a 36,1 mm.

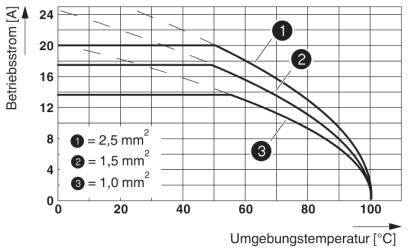

Graf znázorňuje vzťah medzi prevádzkovým prúdom (A) a okolitou teplotou (°C) pre priemery káblov 2,5 mm², 1,5 mm² a 1,0 mm².

1/3

Ilustračný obrázok

Kategória výrobku

konektor

Prevedenie

skrutkovacie

Počet kontaktov

Pripojenie

IDC

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

433 Ks

Počet

Celkom (23,99 € / kus)

23,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor

Dodatočné informácie:

Technické parametre

Dizajn: QPD 5x6.0
Technológia pripojenia: pripojenie QUICKON
Uťahovacia momentová prevlečná matica: 15 Nm
Počet pripojení: 5
Materiál izolácie jadra: PVC / PE / TPE / guma
Priemer jadra vrátane izolácie: 2,95 mm ... 5 mm
Vonkajší priemer kábla: 12 mm ... 20 mm
Teplota okolia (skladovanie / preprava): -40 ° C ... 80 °C
Menovité impulzné napätie (III / 3): 6 kV
Materiál nosiča kontaktu: PA
Trieda horľavosti podľa UL 94: V0
Kategória prepätia: III
Stupeň znečistenia: 3

Typ: QPD P 4PE6,0 12-20 BK

Kategória výrobku: konektor

Prevedenie: skrutkovacie

Počet kontaktov: 5

Pripojenie: IDC

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 40 A

Min. teplota: -40 °C

Menovitý prúd - filter: 40 A

Menovité napätie: 690 V

Materiál kontaktu: postriebrená meď

: 14 bis 10

Číslo výrobcu: 1410387

Izolačný materiál: PA

Pólov: 5

Maximálny prierez: 6 mm²

Prierez min: 2.5 mm²

Rozsah prierezov: 2.5 - 6 mm²

Spĺňa RoHS: áno

: IP66
IP68
IP69K

Na stiahnutie

Datasheet

Datasheet 2137097 Phoenix Contact QPD P 4PE6,0 12-20 BK 1410387 konektor, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2137097 Phoenix Contact QPD P 4PE6,0 12-20 BK 1410387 konektor, 1 ks

Popis

Inovatívne a šetriace čas - rýchle pripojenie QUICKON pre úsporu času až 80% pri pripojení na mieste. Pohodlné: rýchla a jednoduchá montáž bez špeciálneho náradia. Extrémne robustný: kryt v triedach ochrany IP68 / IP69K a IK07 pre širokú škálu aplikácií. Bezpečné pripojenie pomocou polarizácie, aby sa zabránilo nesprávnemu pripojeniu a ochrane kontaktu prsta podľa DIN EN 0105. Jednoduchý na servis-zásuvné konektory umožňujú rýchlu výmenu zariadenia a predmontované káble uľahčujú uvedenie do prevádzky.

Tento text bol preložený strojovo.
