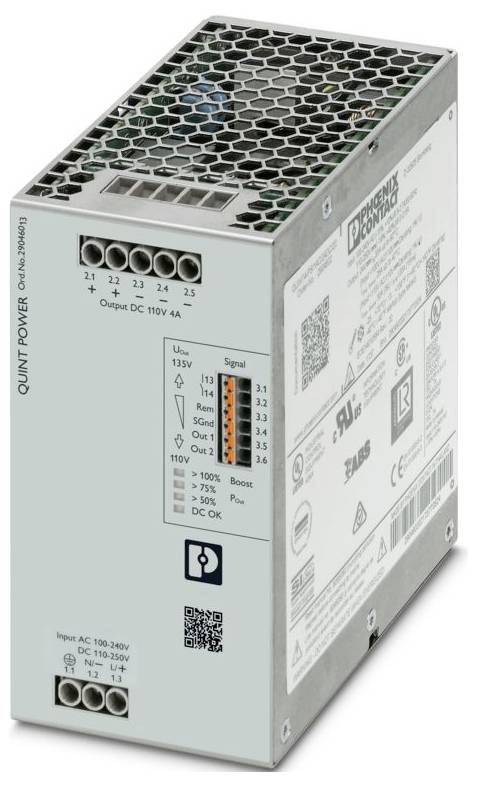

Phoenix Contact QUINT4-PS/1AC/110DC/4 napájanie, 110 V/DC, 4 A, 474 VA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (332,52 € / kus)
332,52 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: QUINT POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 70 mm
- výška 130 mm
- Hĺbka: 125 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-10
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 5 Hz ... Rezonančné vyhľadávanie 100 Hz 2,3 g, 90 min., rezonančná frekvencia 2,3 g, 90 min. (podľa DNV GL trieda C)
- Dĺžka odizolovania: 8 mm
- Prierez flexibilného vodiča min.: 0,2 mm²
- Prierez flexibilného vodiča max.: 1,5 mm²
- Prierez pevného vodiča min.: 0,2 mm²
- Prierez pevného vodiča max.: 1 mm²
- Minimálny uťahovací moment: 0,5 Nm
- Frekvenčný rozsah: 50 Hz ... 60 Hz
- Trieda ochrany: I
- frekvencia 50 Hz.
- Rozsah vstupného napätia: 110 V DC ... 250 V DC
- Rozsah vstupného napätia: 110 V DC ... 250 V jednosmerného prúdu -18 % ... +40 %
- Maximálna odolnosť voči napätiu: 300 V AC 60 s
- Nábehový prúd: typicky 11 A (pri 25 °C)
- Integrál zapínacieho prúdu (I2t):< 0,3 A2 s
- Limit zapínacieho prúdu: 11 A
- Doba premostenia výpadku napájania: typicky 37 ms (120 V AC); typicky 38 ms (230 V AC)
- Spotreba prúdu: 5,6 A (110 V DC); 2,3 A (250 V DC)
- Menovitý príkon: 474 VA
- Typický čas spustenia: 300 ms (z REŽIMU SPÁNKU)
- Čas zapnutia:< 1 s
- Vstupná poistka: 12 A (pomalá, interná)
- Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (Charakteristika B, C alebo podobná)
- Účinnosť: typicky 93,5 % (120 V AC); typicky 94,7 % (230 V striedavého prúdu)
- Výstupné charakteristiky: Pokročilé U/I; Inteligentné HICCUP; Režim poistky
- Menovité výstupné napätie: 110 V DC
- Rozsah nastavenia výstupného napätia (USet): 110 V DC ... 135 V DC (konštantný výkon)
- Menovitý výstupný prúd (IN): 4 A
- Statické zvýšenie (IStat.Boost): 5 A
- Dynamické zvýšenie (IDyn.Boost): 6 A (5 s)
- Selektívne poistkové prerušenie (ISFB): 24 A (15 ms)
- Magnetické bezpečnostné uvoľnenie: A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Schopnosť spätného napájania: ≤ 160 V DC
- Ochrana proti prepätiu na výstupe (OVP):< 150 V jednosmerného prúdu
- Zvyškové zvlnenie:< 600 mVSS (pri nominálnych hodnotách)
- Čas výstupu:< 1 s (UOut = 10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 7 W (120 V striedavého prúdu);< 7 W (230 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 31 W (120 V striedavého prúdu);< 25 W (230 V AC)
- Strata energie v REŽIME SPÁNKU:< 7 W (120 V striedavého prúdu);< 7 W (230 V AC)
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana sekundárnej strany: elektronická; termomagnetická; tepelná
- Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 4 kV (úroveň náročnosti testu 4 - nevyvážený)
- Typy signalizácie: LED; Bezpotenciálový signálny kontakt; Aktívny signálny výstup Out1 (digitálny, konfigurovateľný); Aktívny signálny výstup Out2 (digitálny, analógový, konfigurovateľný); Vzdialený kontakt; Signálna zem SGnd
- Predvolené: zatvorené (UOut> 0,9 USet)
- Digitálne: 24 V DC 1 A; 30 V AC/DC 0,5 A
- Analógový: 4 mA ... 20 mA ±5 % (záťaž ≤400 Ω)
- Signálna zem SGnd: Referenčný potenciál pre Out1, Out2 a Rem
- Počet fáz: 1
- Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 2 kV AC (jednotková skúška)
- Spínacia frekvencia: 90,00 kHz ... 110,00 kHz (pomocný meničový stupeň); 80,00 kHz ... 340,00 kHz (hlavný meničový stupeň); 50,00 kHz ... 70,00 kHz (stupňovaná korekcia účinníka)
- MTBF (IEC 61709, SN 29500):> 1169000 hodín (25 °C);> 688 000 hodín (40 °C);> 308 000 hodín (60 °C)
- Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
- Prúd: 4 A
- Teplota: 25 °C
- Čas: 272000 h
- Doplňujúci text: Úroveň závažnosti testu 2
- Montážny rozmer: Montážny rozmer
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Kov
- Konštrukcia bočného panelu: Hliník
- Prevádzková nadmorská výška: ≤ 4000 m (> 2000 m, dbajte na zníženie výkonu)
- Klimatická trieda: 3K3 (podľa EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
- Dočasný kód: T4 (-25 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 č. 61010-1-1; CAN/CSA-C22.2 č. 61010-1-12
- SIQ: Typovo schválené; schéma CB (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Emisie riadené DNV GL: Emisie riadené DNV GL
- DNV: Trieda B
- Rušivé vyžarovanie DNV GL: Rušivé vyžarovanie DNV GL
- Statický výboj: Statický výboj
- Kontaktný výboj: 8 kV (úroveň náročnosti testu 4)
- Výboj vo vzduchu: 15 kV (úroveň náročnosti testu 4)
- Poznámka: Kritérium A: 0,5 / 1 obdobie
- Kritérium B: 5 / 50 / 250 období
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 1000 A/m
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Vstup/Výstup/Signál: nevyvážený
- Napätie: 2,5 kV
- Magnetické pole s energeticky závislou frekvenciou: Magnetické pole s energeticky závislou frekvenciou
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Pulzné magnetické pole: Pulzné magnetické pole
- Asymetrické vedené rušenia: Asymetrické vedené rušenia
- Testovacia úroveň 1: 100 kHz
- Testovacia úroveň 2: 1 MHz
- Testovacia úroveň 3: 1,5 kHz 15 kHz (testovacia úroveň 4)
- Testovacia úroveň 4: 15 kHz 150 kHz (testovacia úroveň 4)
- Testovacia úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testovacia úroveň 4)
- Testovacia úroveň 6: 16,7 Hz 50 Hz 60 Hz (testovacia úroveň 4)
- Tlmená oscilačná vlna: Tlmená oscilačná vlna
- Vstup, výstup (úroveň testu 1): 100 kHz 1 MHz (úroveň náročnosti testu 3 - vyvážený)
- Vstup, výstup (testovacia úroveň 2): 10 MHz
- Vstup, výstup (úroveň testu 3): 100 kHz 1 MHz (úroveň náročnosti testu 3 - nevyvážený)
- Signály (úroveň testu 1): 100 kHz 1 MHz (úroveň náročnosti testu 3 - symetrické)
- Signály (úroveň testu 2): 100 kHz 1 MHz (úroveň náročnosti testu 3 - nevyvážené)
- Tlmené oscilujúce magnetické pole: Tlmené oscilujúce magnetické pole
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -40 °C
- Železničné aplikácie: EN 50121-3-2;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-5
- Riadiaci vstup (konfigurovateľný) Rem: Výstupný výkon ZAP/VYP (REŽIM SPÁNKU)
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Typické národné sieťové napätie: 120 V AC; 230 V AC
- Typ napájacieho napätia: DC
- Frekvenčný rozsah striedavého prúdu: 50 Hz ... 60 Hz -10 % ... +10 %
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz -10 % ... +10 %
- Ochranné obvody: Ochrana pred prepätím | Varistor, plynová výbojka
- Účinník (cos phi): 0,94
- Zvodový prúd do PE:< 3,5 mA; 0,7 mA (264 V AC, 60 Hz)
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 60 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 0,5 % (rozloženie statického zaťaženia 10 % ... 90 %;< 4 % (dynamická zmena zaťaženia 10 % ... 90 % (10 Hz));< 0,25 % (zmena vstupného napätia ±10 %)
- Výstupný výkon: 440 W; 550 W; 660 W
- Crest faktor: typ. 1,54 (120 V AC); typ. 1,57 (230 V striedavého prúdu)
- Výstup signálu 1 (konfigurovateľný): Výstup signálu 1 (konfigurovateľný)
- Výstup signálu 2 (konfigurovateľný): Výstup signálu 2 (konfigurovateľný)
- Signálne relé 13/14 (konfigurovateľné): Signálne relé 13/14 (konfigurovateľné)
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, min.: 0,2 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, max.: 0,75 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovou objímkou bez plastovej objímky, min.: 0,2 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovou objímkou bez plastovej objímky, max.: 1,5 mm²
- Prierez vodiča AWG min: 24
- Maximálny prierez vodiča AWG: 16
- Maximálny uťahovací moment: 0,6 Nm
- Výstupný signál: Výstupný signál
- Výstup:> 100 % (LED svieti žlto, výstupný výkon)> 440 W);> 75 % (LED svieti na zeleno, výstupný výkon)> 330 W);> 50 % (LED svieti na zeleno, výstupný výkon)> 220 W)
- Výstup:> 0,9 x USet (LED dióda svieti nazeleno);< 0,9 x USet (LED dióda bliká na zeleno)
- Výstupné izolačné napätie/PE: 0,5 kV DC (typová skúška); 0,5 kV DC (jednotková skúška)
- Vstupné izolačné napätie/PE: 3,5 kV AC (typová skúška); 2,4 kV AC (jednotková skúška)
- Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
- Montážna vzdialenosť vpravo/vľavo: 5 mm / 5 mm
- Montážna vzdialenosť hore/dole: 50 mm / 50 mm
- Norma - Obmedzenie harmonických prúdov siete: EN 61000-3-2
- Norma - Elektrická bezpečnosť: IEC 61010-2-201
- Norma - Bezpečné oddelenie: IEC 61010-2-201
- Norma - Bezpečnosť meracích, riadiacich, regulačných a laboratórnych zariadení: IEC 61010-1
- Nabíjanie batérie: DIN 41773-1
- Schválenie - Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia: SEMI F47-0706, EN 61000-4-11
- Schválenia UL: UL Listed UL 61010-1; UL 121201 a CSA C22.2 č. 213-17 Trieda I, Oddiel 2, Skupiny A, B, C, D T4 (Nebezpečné prostredie)
- Požiadavky EMC pre napájanie: IEC 61850-3 (G,H); EN 61000-6-5 (rozvádzače)
- Harmonické prúdy: Harmonické prúdy
- Blikanie: Blikanie
- Počet periód: 0,5 / 1 / 5 / 50 / 250 periód
- Tlmené sínusové vlny (prstencová vlna): Tlmené sínusové vlny (prstencová vlna)
- Zdanlivý výkon: 336 VA (120 V, UOUT = 24 V, IOUT = statické zvýšenie); 345 VA (230 V, UOUT = 24 V, IOUT = statické zvýšenie)
- Schválenie pre stavbu lodí: Žiadosť o DNV GL
- Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
- Imunita: Imunita podľa EN 61000-6-1 (obytné priestory), EN 61000-6-2 (priemyselné priestory) a EN 61000-6-5 (rozvádzače), IEC/EN 61850-3 (napájanie)
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
100 V/AC
110 V/DC
- Vstupné napätie (max.)
240 V/AC
250 V/DC
- Výstupný prúd (max.)
4 A
- Výstupný prúd (max.) - zaokrúhlený
4 A
474 VA
- Fáza
1
- Výstupné napätie (max.)
110 V/DC
- Pripojenie
skrutkovací
Push-in pripojenie pružinovou svorkou
- Rozmer.
(d x š x v) 125 x 70 x 130 mm
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
60 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
2904613
- Obsah
1 ks
- Šírka
70 mm
- V
130 mm
- Dĺžka
125 mm
IP20
- Typ
QUINT4-PS/1AC/110DC/4
- Hĺbka
125 mm
- Montážna výška
130 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579789 Phoenix Contact QUINT4-PS/1AC/110DC/4 napájanie, 110 V/DC, 4 A, 474 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579789 Phoenix Contact QUINT4-PS/1AC/110DC/4 napájanie, 110 V/DC, 4 A, 474 VA
Popis
Primárny spínaný zdroj QUINT POWER, skrutkové svorky, montáž na DIN lištu, vstup: 1-fázový, výstup: 110 V DC / 4 A
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
