Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

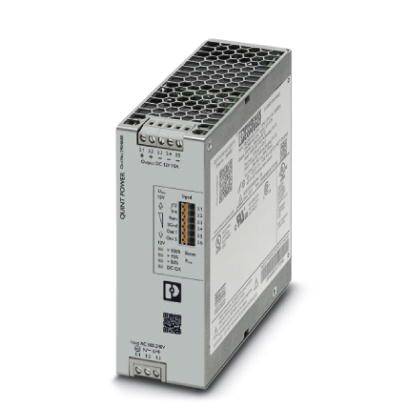

Sivé elektrické sieťové napájacie zariadenie s vytlačenými technickými špecifikáciami. Sú viditeľné informácie výrobcu.

Ilustračný obrázok

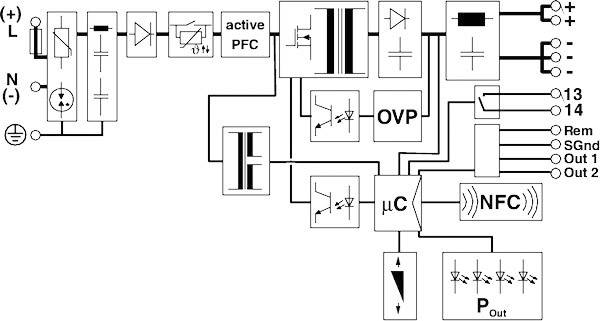

Schéma zapojenia zobrazuje napájací zdroj s PFC, OVP, mikrokontrolerom a NFC. Prípojky: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

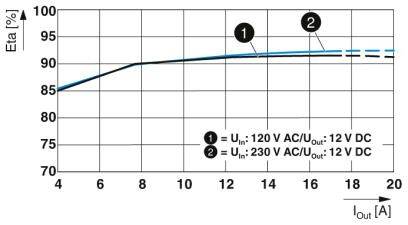

Diagram znázorňuje účinnosť (η) v percentách v závislosti od výstupného prúdu (I_out) v ampéroch. Dve krivky: 1) U_in=120 V AC, 2) U_in=230 V AC pri U_out=12 V DC. Stúpajúci trend.

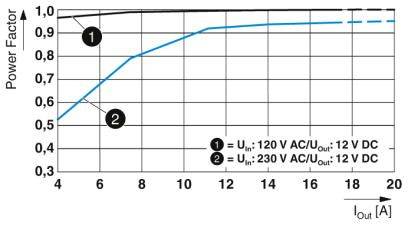

Graf znázorňuje power faktor (0,5 až 0,9) v závislosti od výstupného prúdu I_out (4 až 20 A). Dve línie: 1) U_in=120 V AC, 2) U_in=230 V AC.

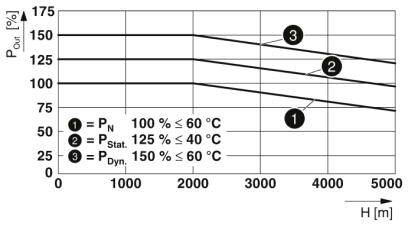

Graf zobrazuje 'PQm' v percentách oproti výške v metroch. Línie reprezentujú P_N, P_Stat., P_Dyn. s hodnotami a teplotnými podmienkami.

Technický nákres obdĺžnikového boxu s rozmermi: šírka 131 mm, 125 mm, 122 mm vpredu; výška 130 mm a 80 mm.

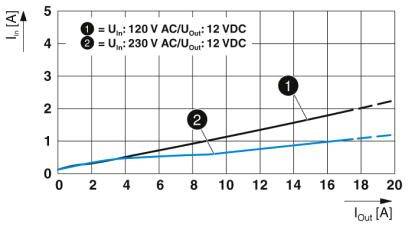

Diagram znázorňuje charakteristiku prúdu s dvoma krivkami: 'Uin=120 V AC/Uout=12 VDC' (stúpajúca) a 'Uin=230 V AC/Uout=12 VDC' (plochejšia). Os X: Iout [A], os Y: Iin [A].

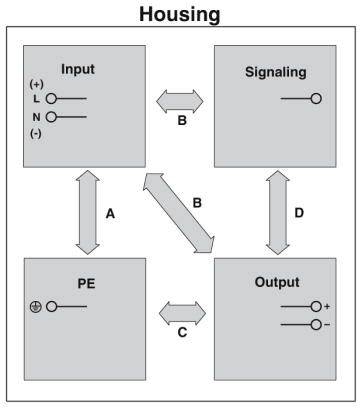

Blokový diagram so štyrmi poľami v sekcii 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Šípky označujú prepojenia A, B, C, D.

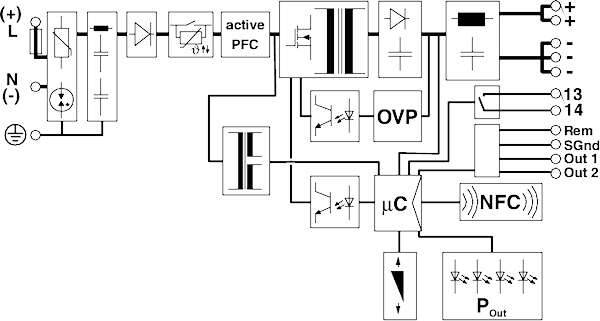

Diagram napájania: Schémy obvodov znázorňujú tok energie cez aktívny PFC, OVP, µC a NFC do rôznych výstupov.

1/9

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (264,23 € / kus)

264,23 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 60 s
Dĺžka odizolovania: 6,5 mm
Spotreba prúdu: 2,4 A (100 V / AC), 1,9 A (120 V / AC), 1,1 A (230 V / AC), 1,1 A (240 V / AC)
Nominálna spotreba energie: 221 VA

Menovité vstupné napätie: 100-240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 12 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 15 A

Výstupný prúd (max.) - zaokrúhlený: 15 A

: 180 W

Fáza: 1

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 125 x 50 x 130 mm

Hmotnosť: 1 kg

Výstupné napätie (max.): 12 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904608

Obsah: 1 ks

MTBF: 1196000 h

Šírka: 50 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/12DC/15

Účinnosť: 92 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

Tento produkt

180 W

skrutkovací

240 V/AC

12 V/DC

100-240 V/AC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V/DC

100-240 V/AC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Phoenix Contact TRIO-PS-2G/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141033

240 W

pružinové pripojenie

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2141010 Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141010 Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Popis

Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Prahové hodnoty alarmu a charakteristické krivky, ktoré je možné nastaviť pomocou NFC, maximalizujú dostupnosť systému. Rezerva chodu na jednoduché rozšírenie systému pomocou statického zosilnenia s trvalým výkonom až 125% a spustenie náročného zaťaženia prostredníctvom dynamického zvýšenia s až 200% po dobu 5 s. Vysoká odolnosť proti rušeniu vďaka integrovanej plynovej výbojke a preklenovací čas pri výpadku napájania viac ako 20 milisekúnd. Robustný dizajn vďaka kovovému krytu a širokému teplotnému rozsahu od - 40 ° C do + 70 ° C. Môže byť použitý na celom svete vďaka širokému rozsahu vstupných a medzinárodných schvaľovacích balíkov.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
