Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Priemyselný elektronický modul s nápisom 'QUINT-DIODE', rozhraniami a technickými špecifikáciami na boku.

Ilustračný obrázok

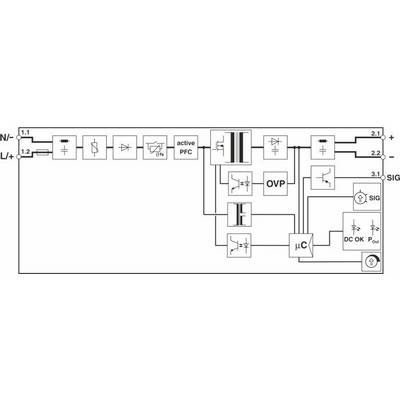

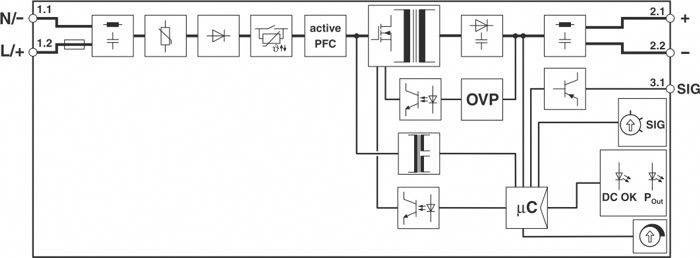

Schematický nákres napájacieho obvodu so zložkami ako usmerňovač, aktívna korekcia účinníka (PFC), ochrana pred prepätím (OVP) a mikroradič.

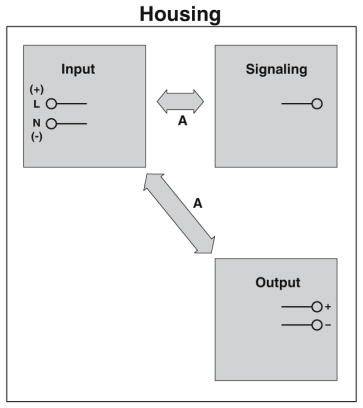

Diagram zapojenia púzdra: Vstup so súradnicami plus a mínus, signálová prenosová trasa A, výstup so súradnicami plus a mínus.

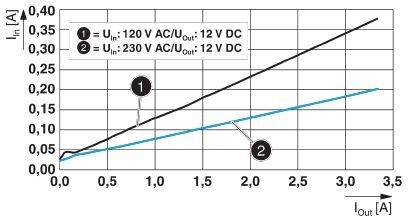

Graf znázorňuje vstupný prúd In [A] v závislosti od výstupného prúdu Iout [A]. Dve línie: Uin=120 V AC (strmšia), Uin=230 V AC (plochejšia).

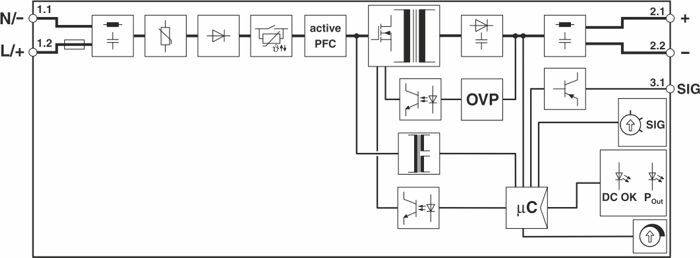

'Schéma zapojenia napájacieho zdroja s aktívnou korekciou činiteľa výkonu (PFC), ochranou proti prepätiu (OVP) a mikroradičom (µC) pre signálny a jednosmerný výstup.'

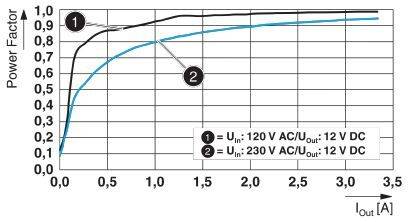

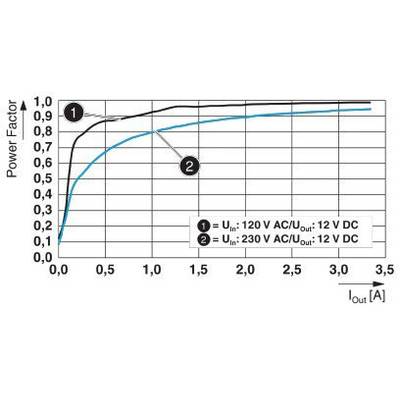

Graf zobrazuje výkonový faktor oproti výstupnému prúdu. Krivky pre 120 V a 230 V AC začínajú blízko 0, stúpajú a ploché sú v rozsahu 0,9 až 1,0.

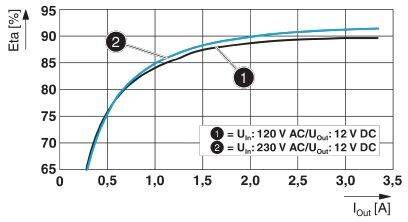

Graf znázorňuje účinnosť (η) v percentách na Y-osi a výstupný prúd (I_out) v ampéroch na X-osi. Porovnávané sú dve krivky: 'U_in=120 V AC/U_out=12 V DC' a 'U_in=230 V AC/U_out=12 V DC'. Krivky sa aproximujú k 90% účinnosti.

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 2. 10.

5 Ks

Počet

Celkom (76,41 € / kus)

76,41 €

bez DPH.

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 60 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 0,44 A (100 V / AC), 0,35 A (120 V / AC), 0,19 A (230 V / AC), 0,2 A (240 V / AC)
Menovitý príkon: 32,8 VA

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 12 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 2.5 A

Výstupný prúd (max.) - zaokrúhlený: 2.5 A

: 30 W

Fáza: 1

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 90 x 22.5 x 106 mm

Hmotnosť: 0.181 kg

Výstupné napätie (max.): 12 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904605

Obsah: 1 ks

MTBF: 1848000 h

Šírka: 22.5 mm

V: 106 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/12DC/2.5/PT

Účinnosť: 90.9 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

Tento produkt

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V/DC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Phoenix Contact TRIO-PS-2G/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141033

240 W

pružinové pripojenie

240 V/AC

48 V/DC

5 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2140951 Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140951 Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Popis

Primárne spínaný zdroj, QUINT POWER, Push-in pripojenie, montáž na DIN lištu, vstup: 1-fázový, výstup: 12 V DC / 2,5 A

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
