Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Sivý, obdĺžnikový elektrický modul s detailmi napätia a signálov na prednej strane, používaný na reguláciu elektrického prúdu v priemyselných aplikáciách.

Ilustračný obrázok

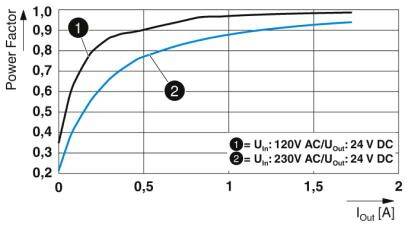

Graf znázorňuje výkonový faktor v závislosti od výstupného prúdu. Две krivky, 120V AC a 230V AC, ukazujú nárast až takmer na hodnotu 1 pri 2A.

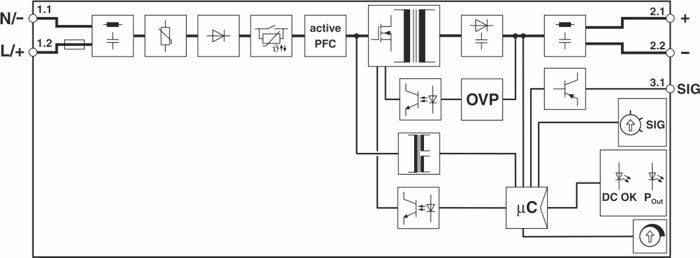

Schematický nákres elektronického zariadenia s komponentmi ako usmerňovač, aktívny PFC, OVP a mikroprocesor. Prepojenia na DC OK a SIG.

Diagram znázorňuje obvody: Vstup, Signalizácia, Výstup v puzdre. Vstup: '+' 'L', 'N', '-'. Výstup: 'O' '+' '-'. Šípky ukazujú A od vstupu k signalizácii a výstupu.

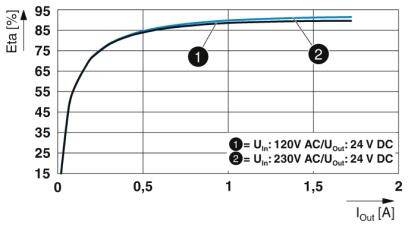

Diagram znázorňuje krivku účinnosti napájacieho zdroja pri rôznych vstupných a výstupných napätiach. Účinnosť sa zvyšuje s vyšším prúdom.

Obrázok zariadenia na montáž na DIN lištu s rozmermi 159 mm x 22,5 mm. Obsahuje konektory pre signál, jednosmerný a striedavý prúd.

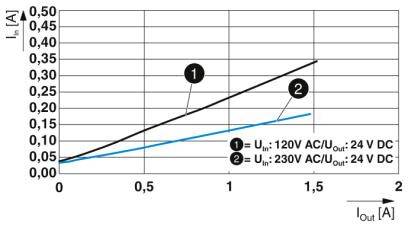

Diagram zobrazuje prúd v [A] v závislosti od Iout [A]: 1) 120V AC/24V DC (stúpajúca línia), 2) 230V AC/24V DC (prudšia línia).

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (58,53 € / kus)

69,99 €

-16 %

58,53 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 30 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 0,46 A (100 V / AC), 0,37 A (120 V / AC), 0,2 A (230 V / AC), 0,2 A (240 V / AC)
Menovitý príkon: 37 VA

Prevedenie: Montáž na DIN lištu

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 1.3 A

Výstupný prúd (max.) - zaokrúhlený: 1.3 A

: 30 W

Fáza: 1

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 90 x 22.5 x 106 mm

Hmotnosť: 0.188 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2909575

Obsah: 1 ks

MTBF: 1904000 h

Šírka: 22.5 mm

V: 106 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/PT

Účinnosť: 90.7 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

Tento produkt

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V/DC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Phoenix Contact TRIO-PS-2G/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141033

240 W

pružinové pripojenie

240 V/AC

48 V/DC

5 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2140967 Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140967 Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Popis

Štartovanie ťažkých bremien s dynamickým zosilnením Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Úspora miesta v ovládacej skrini vďaka tenkému a plochému dizajnu.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
