Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

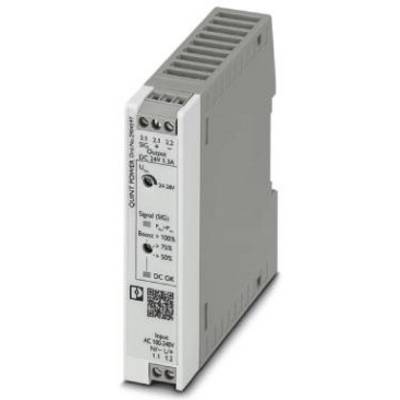

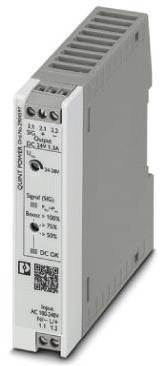

Šedé, obdĺžnikové elektronické zariadenie s viacerými prípojkami a nápismi, pravdepodobne priemyselný komponent.

Ilustračný obrázok

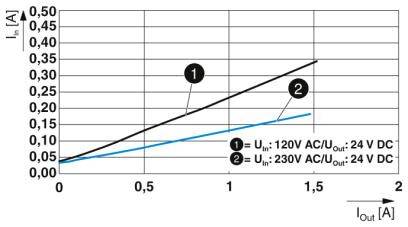

Diagram s dvoma líniami, znázorňuje vzťah medzi výstupným prúdom (Iout) a vstupným prúdom (In). Línia 1: 'Uin: 120V AC/Uout: 24V DC', Línia 2: 'Uin: 230V AC/Uout: 24V DC'.

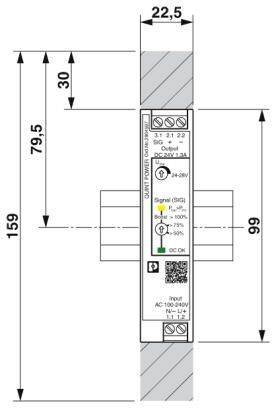

Obrázok ukazuje úzke, vertikálne technické zariadenie s rozmermi. Má prípojky a LED diódy na signalizáciu.

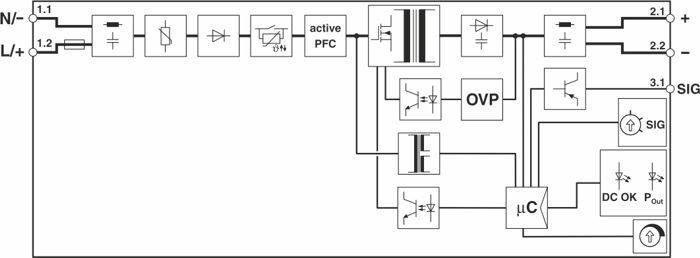

Schéma elektrického napájacieho systému s aktívnou korekciou power faktora, ochranou proti prepätiu a mikrokontrolerom.

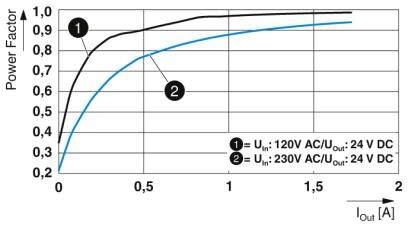

Graf zobrazuje činiteľ výkonu v závislosti od výstupného prúdu. Dve krivky: 120V AC, 230V AC. Činiteľ výkonu sa zvyšuje pri vyššom prúde.

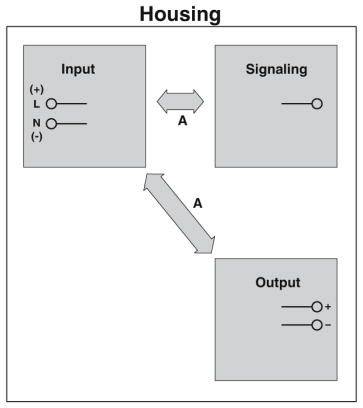

Elektroschéma: Vľavo hore vstup s (+), L, N, (-); vpravo hore signalizácia; dole výstup s (+), (-). Spojovacie šípky medzi jednotkami.

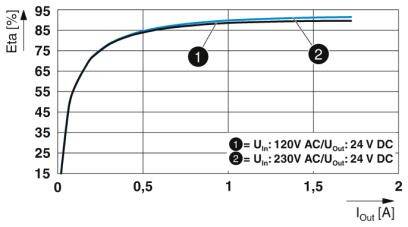

Diagram zobrazuje krivku účinnosti meniča. Dve krivky: (1) Vstup: 120V AC, Výstup: 24V DC; (2) Vstup: 230V AC, Výstup: 24V DC. X-os: Výstupný prúd I_out[A], Y-os: Eta[%].

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (66,66 € / kus)

66,66 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 30 s
Dĺžka odizolovania: 8 mm
Spotreba prúdu: 0,46 A (100 V / AC), 0,37 A (120 V / AC), 0,2 A (230 V / AC), 0,2 A (240 V / AC)
Menovitý príkon: 37 VA

Prevedenie: Montáž na DIN lištu

Menovité vstupné napätie: 100-240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 1.3 A

Výstupný prúd (max.) - zaokrúhlený: 1.3 A

: 30 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Výstupné napätie (max.): 24 V

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 90 x 22.5 x 99 mm

Hmotnosť: 0.188 kg

Výstupné napätie (max.): 24 V/DC

Výstupné napätie (min.): 24 V

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904597

Obsah: 1 ks

MTBF: 1904000 h

Vlastnosti napájacích adaptérov: stabilizované
regulovateľné výstupné napätie

Šírka: 22.5 mm

V: 99 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/SC

Účinnosť: 90.7 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Typ výstupu (Napájacie zdroje)

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Objednávacie číslo:2141025

Tento produkt

30 W

skrutkovací

240 V/AC

24 V

24 V/DC

nastaviteľný

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

nastaviteľný

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V

24 V/DC

nastaviteľný

100-240 V/AC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V

24 V/DC

nastaviteľný

100 - 240 V/AC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V

24 V/DC

nastaviteľný

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 12 V, 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V

12 V/DC

nastaviteľný

100-240 V/AC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

nastaviteľný

100-240 V/AC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.5 A, 90 W, výstupy 1 x

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

nastaviteľný

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V

24 V/DC

nastaviteľný

AC 100 V - 240 V; DC 140 V - 300 V

3.8 A

100 V/AC

Phoenix Contact TRIO-PS-2G/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141033

240 W

pružinové pripojenie

240 V/AC

48 V/DC

nastaviteľný

100-240 V/AC

5 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2141025 Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141025 Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Popis

Štartovanie ťažkých bremien s dynamickým zosilnením Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Úspora miesta v ovládacej skrini vďaka tenkému a plochému dizajnu.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
