Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

'QUINT POWER' napájací zdroj s viacerými výstupmi a indikátormi napätia a signálu, vstup AC 100-240V, výstup DC 24V 3,5A.

Ilustračný obrázok

Schematický blokový diagram napájacej obvodu s aktívnou korekciou účinníka (PFC), ochranou proti prepätiu (OVP) a mikrokontrolérom (µC).

Graf znázorňuje elektrické charakteristiky 'I_in [A]' voči 'I_out [A]' pre dve napätia: 1) 120V 'AC/U_out: 24V DC'; 2) 230V 'AC/U_out: 24V DC'. Línia 2 má prudší sklon.

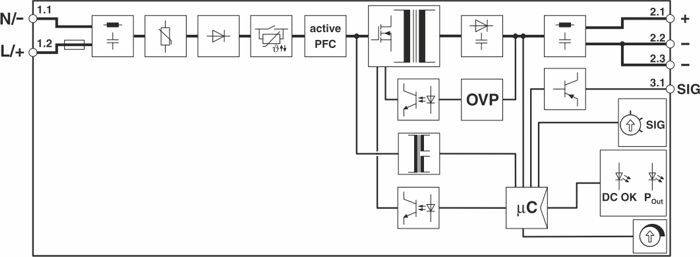

Schematický nákres sieťového zdroja s aktívnou korekciou účinníka (PFC), ochranou proti prepätiu (OVP) a mikrokontrolérom (µC).

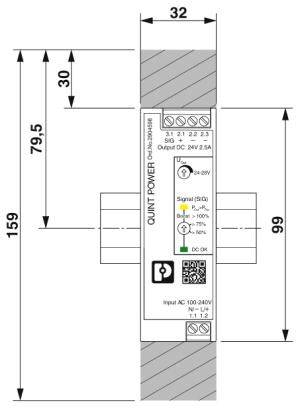

Schéma zapojenia napájacieho zdroja so vstupom AC 100-240V a výstupom DC 24V 2,5A. Rozmery: 159 mm x 99 mm x 32 mm.

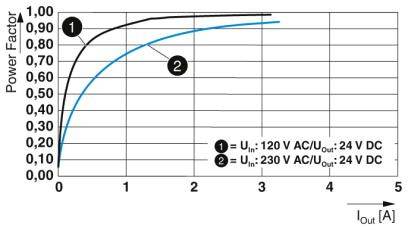

Graf faktora prúdu zobrazuje krivky pre vstupné napätie 120 V a 230 V. Obidve krivky prudko stúpajú na začiatku a následne sa vyrovnávajú v rozsahu 1-5 A.

Schematický náčrt systému s blokmi: Vstup s Plus/Mínus, signalizácia a výstup. Šípky znázorňujú prepojenia.

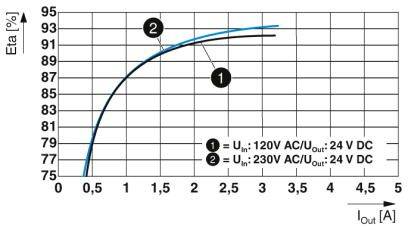

Graf znázorňuje krivky účinnosti dvoch napájacích zdrojov. Osi: Účinnosť (%) a výstupný prúd (A). Vyššie vstupné striedavé napätie (230V) vedie k vyššej účinnosti.

1/8

Ilustračný obrázok

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

8 Ks

Počet

Celkom (76,41 € / kus)

87,49 €

-13 %

76,41 €

bez DPH.

Už len 8 Ks skladom!

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 30 s
Dĺžka odizolovania: 8 mm
Spotreba prúdu: 0,85 A (100 V / AC), 0,7 A (120 V / AC), 0,39 A (230 V / AC), 0,37 A (240 V / AC)
Nominálna spotreba energie: 71 VA

Prevedenie: Montáž na DIN lištu

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 2.5 A

Výstupný prúd (max.) - zaokrúhlený: 2.5 A

: 60 W

Fáza: 1

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 90 x 32 x 99 mm

Hmotnosť: 0.244 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904598

Obsah: 1 ks

MTBF: 1347000 h

Šírka: 32 mm

V: 99 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/2.5/SC

Účinnosť: 92.6 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

Tento produkt

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V/DC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Phoenix Contact TRIO-PS-2G/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141033

240 W

pružinové pripojenie

240 V/AC

48 V/DC

5 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2140988 Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140988 Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Popis

Štartovanie ťažkých bremien s dynamickým zosilnením Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Úspora miesta v ovládacej skrini vďaka tenkému a plochému dizajnu.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
