Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

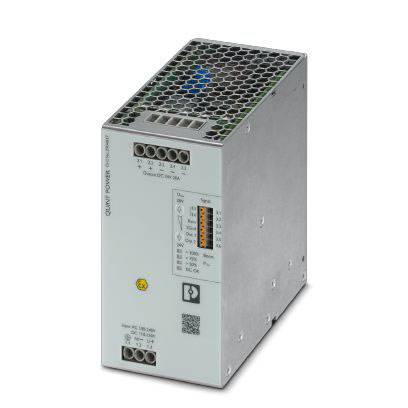

Sivý, obdĺžnikový napájací zdroj s vetracou mriežkou hore a niekoľkými pripojovacími svorkami vpredu, s oranžovou kontrolkou.

Ilustračný obrázok

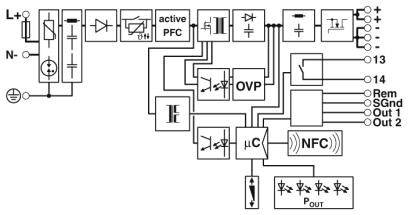

Schéma zapojenia elektronického zariadenia s aktívnou PFC, OVP a NFC. Prepojenia medzi komponentmi sú jasne znázornené.

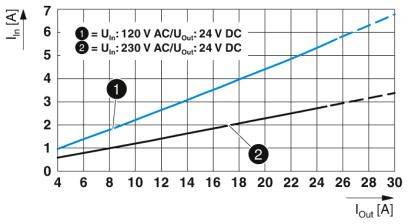

Diagram znázorňuje elektrické vzťahy pre dva napäťové rozsahy. Línia 1: 120 V AC/24 V DC. Línia 2: 230 V AC/24 V DC. X-os: Výstupný prúd [A], Y-os: Vstupný prúd [A].

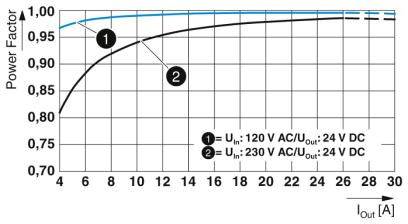

Graf znázorňuje účinník v závislosti od výstupného prúdu pre dve napätia: 120 V AC, 230 V AC. Obe krivky stúpajú a blížia sa k hodnotám 0,95 až 1,0.

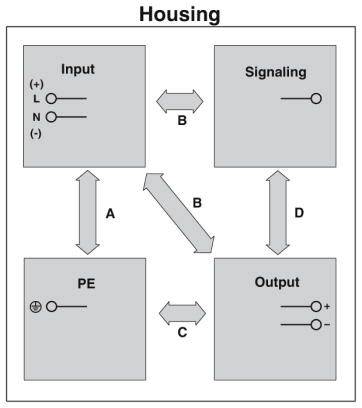

Blokový diagram elektronického systému: 'Vstup', 'Signalizácia', 'Výstup' a 'PE' sú prepojené šípkami A, B, C, D. Nadpis: 'Puzdro'.

Pohľad z bočnej strany obdĺžnikového boxu s rozmermi: šírka 131 mm, 125 mm a 122 mm, výška 130 mm, výška spodnej hrany 80 mm.

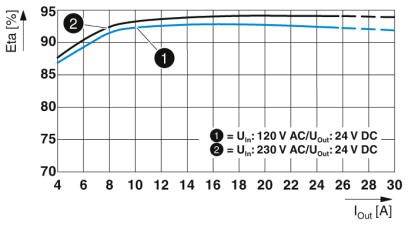

Graf zobrazuje krivky účinnosti pre dva napäťové vstupy (120V a 230V AC) pri výstupe 24V DC, v závislosti od výstupného prúdu (Iout) v ampéroch.

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (438,21 € / kus)

438,21 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Zdroj

Technické parametre

Dielektrická pevnosť: 300 V / AC 60 s
Dĺžka odizolovania: 8 mm
Spotreba prúdu: 6,8 A (100 V / AC), 5,5 A (120 V / AC), 2,8 A (230 V / AC), 2,7 A (240 V / AC)
Nominálna spotreba energie: 520 VA

Menovité vstupné napätie: 100-240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 20 A

Výstupný prúd (max.) - zaokrúhlený: 20 A

: 480 W

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 125 x 70 x 130 mm

Hmotnosť: 1.3 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +75 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -40 °C

Číslo výrobcu: 2904617

Obsah: 1 ks

MTBF: 868000 h

Šírka: 70 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/20/+

Účinnosť: 94.2 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

Tento produkt

480 W

skrutkovací

240 V/AC

24 V/DC

100-240 V/AC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V/DC

100-240 V/AC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Phoenix Contact TRIO-PS-2G/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141033

240 W

pružinové pripojenie

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2140956 Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140956 Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Popis

Technológia SFB selektívne spúšťa štandardné miniatúrne ističe, paralelne zapojené záťaže naďalej fungujú. Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Prahové hodnoty alarmu a charakteristické krivky, ktoré je možné nastaviť pomocou NFC, maximalizujú dostupnosť systému. Jednoduché rozšírenie systému so statickým zosilnením, začatie náročného zaťaženia pomocou dynamického zosilnenia. Vysoká odolnosť proti rušeniu vďaka integrovanej plynovej výbojke a preklenovací čas pri výpadku napájania viac ako 20 milisekúnd. Robustný dizajn vďaka kovovému krytu a širokému teplotnému rozsahu od - 40 ° C do + 70 ° C. Môže byť použitý na celom svete vďaka širokému rozsahu vstupných a medzinárodných schvaľovacích balíkov.
