Phoenix Contact QUINT4-PS/1AC/24DC/3.8/SC sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Priemyselný napájací zdroj v kryte s označením: 'QUINT POWER', vstup: AC 100-240V, výstup: DC 24V/5A. Obsahuje stavové indikátory.

Ilustračný obrázok

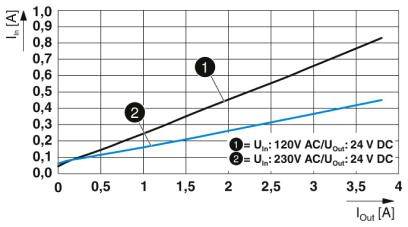

Diagram znázorňuje prúdové krivky: Čierna pre Uin=120V AC/24V DC, modrá pre Uin=230V AC/24V DC. Obe zobrazujú stúpajúci Iin smerom k Iout.

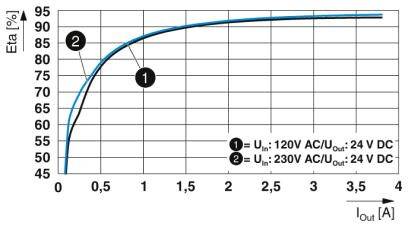

Diagram zobrazuje krivku účinnosti napájacieho zdroja. Dve krivky: (1) U_in: 120V, U_out: 24V a (2) U_in: 230V, U_out: 24V. Účinnosť sa zvyšuje so stúpajúcim zaťažením.

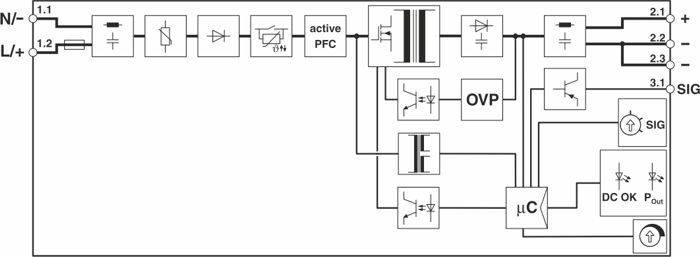

'Blokový diagram napájacieho zdroja s aktívnou korekciou účinníka (PFC), ochranou proti prepätiu (OVP) a mikrokontrolerom. Znázorňuje smerové prúdové cesty a komponenty elektrickej bezpečnosti.'

Diagram elektrického zapojenia: Vstup s (+/-) a 'L', 'N'; Signalizácia medzi vstupom a výstupom; Výstup s '+/-'.

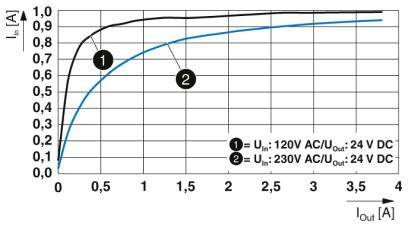

Graf znázorňuje elektrickú prúdovú silu (I_in) v závislosti od výstupného prúdu (I_out) pre dve napätia: 120 V a 230 V. Obe krivky stúpajú až do 1 A.

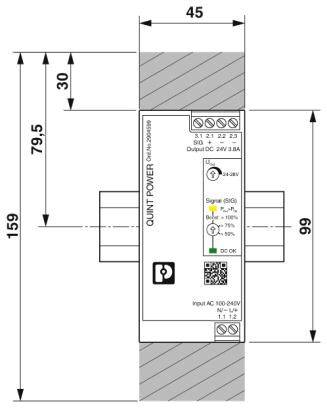

Obrázok napájacieho modulu s technickými špecifikáciami a rozmermi; výška 159 mm, šírka 45 mm.

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (134,14 € / kus)

145,83 €

-8 %

134,14 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 30 s
Dĺžka odizolovania: 8 mm
Spotreba prúdu: 1 A (100 V / AC), 0,83 A (120 V / AC), 0,46 A (230 V / AC), 0,44 A (240 V / AC)
Nominálna spotreba energie: 104 VA

Prevedenie: Montáž na DIN lištu

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 3.8 A

Výstupný prúd (max.) - zaokrúhlený: 3.8 A

: 90 W

Fáza: 1

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 90 x 45 x 99 mm

Hmotnosť: 0.296 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904599

Obsah: 1 ks

MTBF: 1272000 h

Šírka: 45 mm

V: 99 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/3.8/SC

Účinnosť: 93.7 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/SC sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141035

Tento produkt

90 W

skrutkovací

240 V/AC

24 V/DC

3.8 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V/DC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2141035 Phoenix Contact QUINT4-PS/1AC/24DC/3.8/SC sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141035 Phoenix Contact QUINT4-PS/1AC/24DC/3.8/SC sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Popis

Štartovanie ťažkých bremien s dynamickým zosilnením Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Úspora miesta v ovládacej skrini vďaka tenkému a plochému dizajnu.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
