Phoenix Contact QUINT4-PS/1AC/48DC/10 sieťový zdroj na montážnu lištu (DIN lištu), 10 A, 480 W

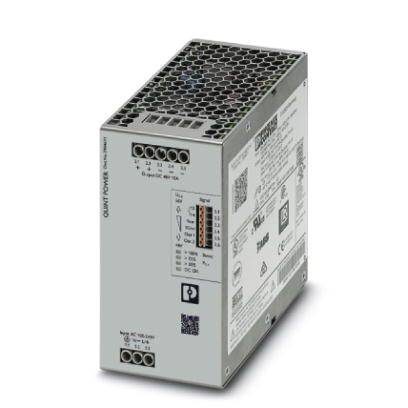

Spínací zariadenie v podobe sivého obdĺžnikového boxu, s niekoľkými pripájacími svorkami a vytlačenými technickými informáciami.

Ilustračný obrázok

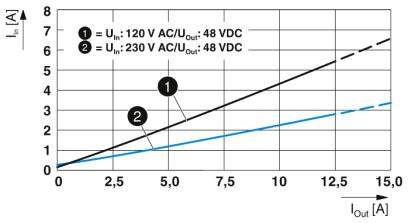

Diagram znázorňuje výstupný prúd (Iout v A) oproti vstupnému prúdu (Iin v A) pre dve napätia: 120 V AC a 230 V AC, oba výstupy 48 V DC. Zobrazené línie 1 a 2.

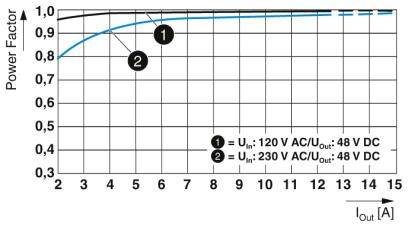

'Diagram: Pomer výkonu voči výstupnému prúdu. Krivka 1: Vstup 120 V AC/Výstup 48 V DC. Krivka 2: Vstup 230 V AC/Výstup 48 V DC.'

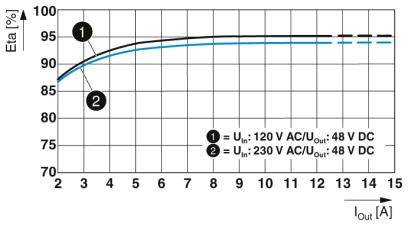

Diagram účinnosti: Znázorňuje dve krivky pri vstupnom napätí 120V AC a 230V AC, s výstupným prúdom 3-15A. Efektivita vyššia ako 85%.

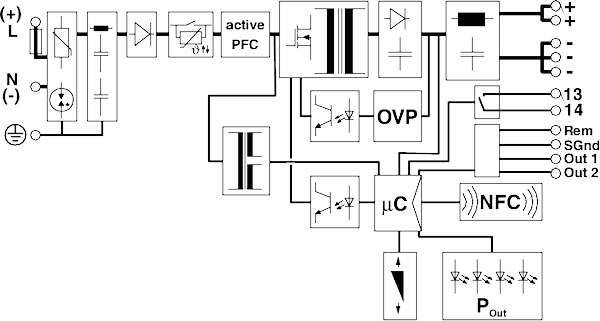

'Elektronická schéma napájacieho zdroja s aktívnou korekciou účinníka (PFC), ochranou proti prepätiu (OVP), mikrokontrolerom (µC) a rozhraním NFC.'

Rozmerový diagram obdĺžnikového puzdra s rozmermi: šírka 131, 125, 122 mm; výška 130 mm; bočná výška 80 mm; hĺbka 45 mm.

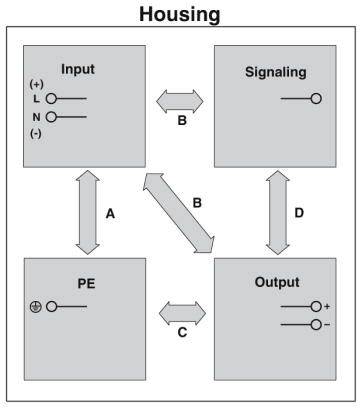

Schematické znázornenie systému: Vľavo hore "Vstup" s prípojkami L, N, -, vpravo "Signalizácia", vľavo dole "PE", vpravo dole "Výstup" s +,-. Šípky A, B, C, D ukazujú prepojenia.

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (378,05 € / kus)

378,05 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 60 s
Dĺžka odizolovania: 6,5 mm
Spotreba prúdu: 6,8 A (100 V / AC), 5,5 A (120 V / AC), 2,8 A (230 V / AC), 2,7 A (240 V / AC)
Menovitý príkon: 519 VA

Menovité vstupné napätie: 100-240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 48 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

: 480 W

Fáza: 1

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 125 x 70 x 130 mm

Hmotnosť: 1.3 kg

Výstupné napätie (max.): 48 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904611

Obsah: 1 ks

MTBF: 1100000 h

Šírka: 70 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/48DC/10

Účinnosť: 95 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/48DC/10 sieťový zdroj na montážnu lištu (DIN lištu), 10 A, 480 W

Objednávacie číslo:2141047

Tento produkt

480 W

skrutkovací

240 V/AC

48 V/DC

100-240 V/AC

10 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 30 W

Objednávacie číslo:2140951

30 W

pružinové pripojenie

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 20 A, 480 W

Objednávacie číslo:2140956

480 W

skrutkovací

240 V/AC

24 V/DC

100-240 V/AC

20 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2140967

30 W

pružinové pripojenie

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 2.5 A, 60 W

Objednávacie číslo:2140988

60 W

skrutkovací

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 15 A, 180 W

Objednávacie číslo:2141010

180 W

skrutkovací

240 V/AC

12 V/DC

100-240 V/AC

15 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

240 W

skrutkovací

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 1.3 A, 30 W

Objednávacie číslo:2141025

30 W

skrutkovací

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 7.5 A, 90 W

Objednávacie číslo:2141026

90 W

pružinové pripojenie

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 3.8 A, 90 W

Objednávacie číslo:2141030

90 W

pružinové pripojenie

240 V/AC

24 V/DC

3.8 A

100 V/AC

Na stiahnutie

Datasheet

Datasheet 2141047 Phoenix Contact QUINT4-PS/1AC/48DC/10 sieťový zdroj na montážnu lištu (DIN lištu), 10 A, 480 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141047 Phoenix Contact QUINT4-PS/1AC/48DC/10 sieťový zdroj na montážnu lištu (DIN lištu), 10 A, 480 W

Popis

Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Prahové hodnoty alarmu a charakteristické krivky, ktoré je možné nastaviť pomocou NFC, maximalizujú dostupnosť systému. Rezerva chodu na jednoduché rozšírenie systému pomocou statického zosilnenia s trvalým výkonom až 125% a spustenie náročného zaťaženia prostredníctvom dynamického zvýšenia s až 200% po dobu 5 s. Vysoká odolnosť proti rušeniu vďaka integrovanej plynovej výbojke a preklenovací čas pri výpadku napájania viac ako 20 milisekúnd. Robustný dizajn vďaka kovovému krytu a širokému teplotnému rozsahu od - 40 ° C do + 70 ° C. Môže byť použitý na celom svete vďaka širokému rozsahu vstupných a medzinárodných schvaľovacích balíkov.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
