Phoenix Contact QUINT4-PS/24DC/24DC/5/PT DC / DC menič napätia, 5 A, 120 W, výstupy 1 x

Priemyselný napájací zdroj so štvorcovou štruktúrou otvorov na hornej strane, viacerými pripojovaciami svorkami a štítkami s technickými údajmi.

Ilustračný obrázok

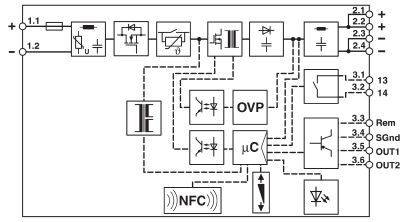

Schéma elektronického zariadenia s integráciou NFC. Zobrazuje OVP, mikroradič a vstupné/výstupné konektory.

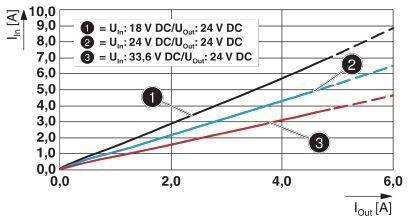

Diagram znázorňuje vstupný prúd (I_in) voči výstupnému prúdu (I_out). Tri krivky: 1) U_in=18V 2) U_in=24V 3) U_in=33,6V. I_out od 0 do 6A.

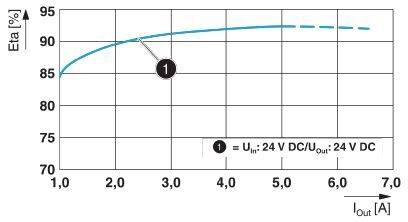

Graf zobrazuje krivku účinnosti usmerňovača od 87% do 92% pri výstupnom prúde 3 A; vstup a výstup sú 24 V DC.

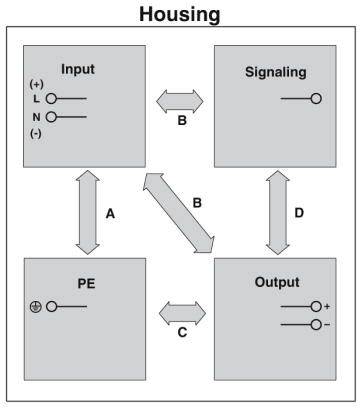

Diagram elektrického spínacieho systému so štyrmi oblasťami: Vstup, Signalizácia, PE, Výstup, prepojené šípkami A-D.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

3 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (256,10 € / kus)

256,10 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 35 V / DC 60 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 6,9 A (24 V / DC)

Menovité vstupné napätie: 24 V/DC

Kategória výrobku: DC / DC menič napätia

Vstupné napätie (min.): 18 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 18 V / ss. - 32 V/DC

Vstupné napätie (max.): 32 V/DC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

: 120 W

Typ výstupu (Napájacie zdroje): pevné napätie

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 125 x 36 x 130 mm

Hmotnosť: 0.6 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2910119

Obsah: 1 ks

MTBF: 1600000 h

Vlastnosti napájacích adaptérov: DC / DC menič

Šírka: 36 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/24DC/24DC/5/PT

Účinnosť: 92.2 %

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Typ výstupu (Napájacie zdroje)

Menovité vstupné napätie

Počet výstupov

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/24DC/24DC/5/PT DC / DC menič napätia, 5 A, 120 W, výstupy 1 x

Objednávacie číslo:2141016

Tento produkt

pružinové pripojenie

32 V/DC

24 V/DC

pevné napätie

24 V/DC

1 x

5 A

18 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/10/PT DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Objednávacie číslo:2141038

pružinové pripojenie

24 V/DC

nastaviteľný

24 V/DC

1 x

10 A

24 V/DC

Phoenix Contact QUINT4-PS/24DC/12DC/8/PT DC / DC menič napätia, 12 V/DC, 8 A, výstupy 1 x

Objednávacie číslo:2141039

pružinové pripojenie

32 V/DC

12 V/DC

pevné napätie

24 V/DC

1 x

8 A

18 V/DC

Phoenix Contact QUINT4-PS/48DC/24DC/5/PT DC / DC menič napätia, 24 V/DC, 5 A, výstupy 1 x

Objednávacie číslo:2141040

pružinové pripojenie

57.5 V/DC

24 V/DC

pevné napätie

48 V/DC

1 x

5 A

29 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/5/SC DC / DC menič napätia, 24 V/DC, 5 A

Objednávacie číslo:2209025

skrutkovací

32 V/DC

24 V/DC

pevné napätie

24 V/DC

5 A

18 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/10/SC DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Objednávacie číslo:2209026

skrutkovací

32 V/AC

24 V/DC

pevné napätie

24 V/DC

1 x

10 A

18 V/DC

Phoenix Contact QUINT-PS/12DC/12DC/8 DC / DC menič napätia, 8 A

Objednávacie číslo:2225620

zasúvacie skrutková prípojka

18 V/DC

12 V/DC

pevné napätie

12 V/DC

8 A

9 V/DC

Phoenix Contact QUINT-PS/48DC/48DC/5 DC / DC menič napätia, 5 A

Objednávacie číslo:2225621

zasúvacie skrutková prípojka

60 V/DC

48 V/DC

pevné napätie

48 V/DC

5 A

30 V/DC

Phoenix Contact QUINT-PS/60-72DC/24DC/10 DC / DC menič napätia, 10 A

Objednávacie číslo:2225622

zasúvacie skrutková prípojka

96 V/DC

24 V/DC

pevné napätie

72 V/DC

10 A

42 V/DC

Phoenix Contact QUINT-PS/96-110DC/24DC/10 DC / DC menič napätia, 10 A

Objednávacie číslo:2225623

zasúvacie skrutková prípojka

154 V/DC

24 V/DC

pevné napätie

10 A

67.2 V/DC

Na stiahnutie

Datasheet

Datasheet 2141016 Phoenix Contact QUINT4-PS/24DC/24DC/5/PT DC / DC menič napätia, 5 A, 120 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141016 Phoenix Contact QUINT4-PS/24DC/24DC/5/PT DC / DC menič napätia, 5 A, 120 W, výstupy 1 x

Popis

Primárne spínaný menič DC / DC, QUINT, montáž na DIN lištu, SFB Technology (Selective Fuse Breaking), pripojenie push-in, vstup: 24 V DC, výstup: 24 V DC / 5 A

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
