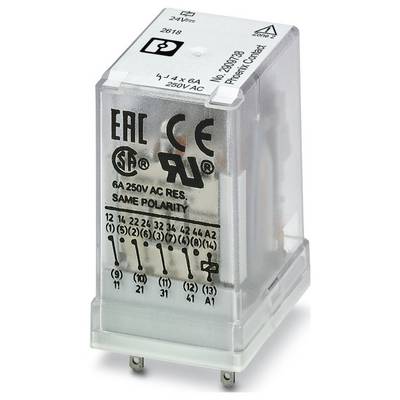

Ilustračný obrázok

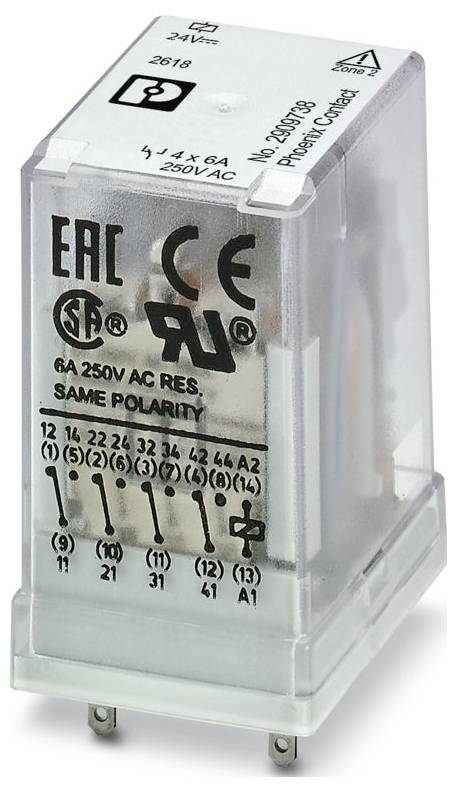

Ilustračný obrázok
Phoenix Contact REL-IR4/24DC/4X21/EX priemyselné relé, 24 V/DC, 4 prepínacie, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
priemyselné relé
Typ kontaktu
4 prepínacie
Menovité napätie
24 V/DC
Typ
REL-IR4/24DC/4X21/EX
Pripojenie
zástrčka
Datasheety: (PDF)
2 Ks
Počet
Celkom (20,99 € / kus)
20,99 €
s DPH
Už len 2 Ks skladom!
Technické parametre
- Typ pripojenia: Zásuvný konektor
- Šírka: 21,2 mm
- výška 27,5 mm
- Hĺbka: 35,6 mm
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: RT III
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60664; IEC 61810
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,91 W
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 18,7 V DC ... 46,8 V jednosmerného prúdu
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Maximálny zapínací prúd: 16 A (20 ms, normálne otvorený kontakt); 12 A (4 s, normálne otvorený kontakt)
- Izolácia: Základná izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 15.01.2026
- Menovité vstupné napätie UN: 24 V DC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 38 mA
- Konfigurácia kontaktov: 4 prepínače
- Maximálny trvalý prúd: 6 A
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 2,5 kV
- Prepínanie: Prepínanie
- Obsah sady: 2909741 RIF-2-RPT-LDP-24DC/4X21/EX
- Mechanická životnosť: cca 1 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 2,5 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): nepolarizovaný
- Typický čas odozvy: 13 ms
- Typický čas relapsu: 3 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 5 V (pri 24 mA)
- Minimálny spínací prúd: 5 mA (pri 24 V)
- Maximálny spínaný výkon (odporová záťaž): 144 W (pri 24 V DC); 124 W (pri 48 V DC); 108 W (pri 60 V DC); 52 W (pri 110 V DC); 48 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Minimálny spínací výkon: 0,12 W
- Spínací prúd: 2 A (pri 24 V, DC13); 1 A (pri 230 V, AC15)
- Zaťaženie motora podľa UL 508: 1/3 HP, 240 V AC
- Skúšobné napätie (prepínanie/prepínanie): 2,5 kVrms (50 Hz, 1 min., prepínanie/prepínanie)
- Kategória výrobku
priemyselné relé
- Typ
REL-IR4/24DC/4X21/EX
- Pripojenie
zástrčka
- Typ kontaktu
4 prepínacie
- Materiál kontaktu
AgNi
- Menovité napätie
24 V/DC
RT III
- Dĺžka
35.6 mm
- Šírka
21.2 mm
- V
27.5 mm
- Rozmer.
(d x š x v) 35.6 x 21.2 x 27.5 mm
- Obsah
1 ks
- Hĺbka
35.6 mm
Na stiahnutie
Datasheet
Datasheet 3580157 Phoenix Contact REL-IR4/24DC/4X21/EX priemyselné relé, 24 V/DC, 4 prepínacie, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580157 Phoenix Contact REL-IR4/24DC/4X21/EX priemyselné relé, 24 V/DC, 4 prepínacie, 1 ks
Popis
Priemyselné zásuvné relé, RT III utesnené s výkonovými kontaktmi, 4 prepínacie kontakty, mechanický indikátor spínacej polohy, polarita: nepolarizovaná, vstupné napätie: 24 V DC, schválené v spojení so zásuvkami RIF-2.../EX podľa ATEX/IECEx (zóna 2) a Ex-zóna triedy I, oddiel 2.
