Phoenix Contact REL-MR- 12DC/21-21 miniatúrne relé, 12 V/DC, 2 prepínacie, 10 ks

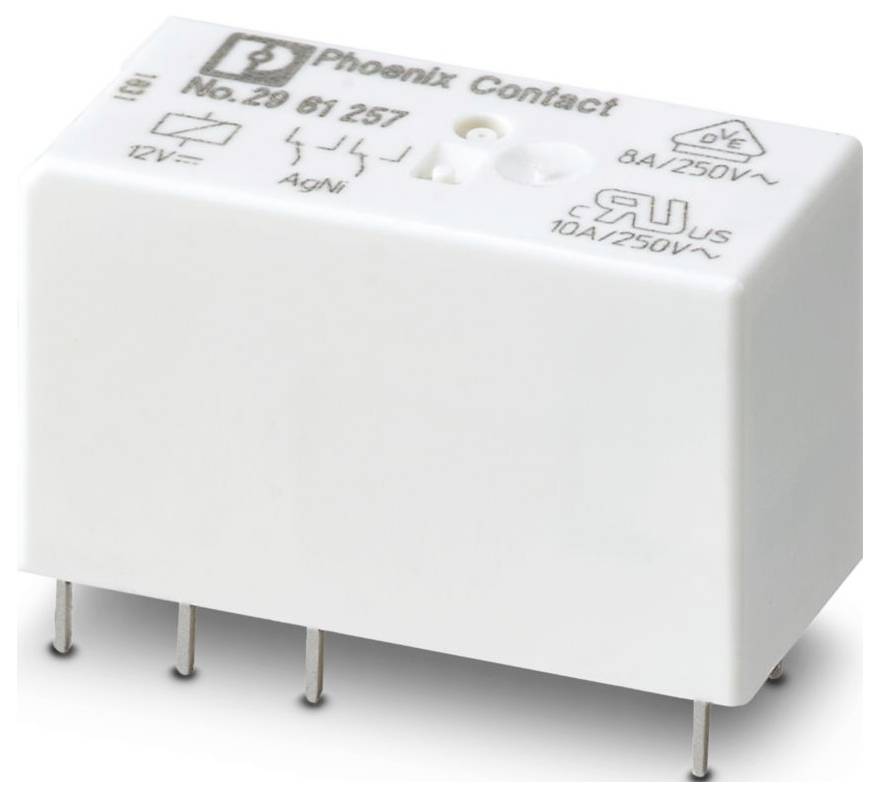

Relé modul Phoenix Contact s číslovom modelu 29 61 257, nominálny prúd 8A/250V. Obsahuje viacero pinov pre pripojenie a elektronické symboly.

Ilustračný obrázok

Kategória výrobku

miniatúrne relé

Typ kontaktu

2 prepínacie

Menovité napätie

12 V/DC

Typ

REL-MR- 12DC/21-21

Pripojenie

zástrčka

spájkovaný konektor

Datasheety: (PDF)

165 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (47,99 € / kus)

€

Nahlásiť právny incident

Technické parametre

Typ pripojenia: Zásuvné/spájkované pripojenie
Šírka: 12,7 mm
výška 29 mm
Hĺbka: 15,7 mm
Farba: biela (RAL 9010)
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: RT III
Teplota okolia (prevádzka): -40 °C ... 85 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: IEC 60664; EN 50178; EN 61810-1
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 3
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,4 W
Prevádzkový režim: 100 % ED
Rozsah vstupného napätia: 7,8 V DC ... 29,76 V jednosmerného prúdu
Návod na montáž: možné umiestniť vedľa seba bez rozstupu (> 70 °C ≥ 2,5 mm)
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Maximálny zapínací prúd: 25 A (20 ms)
Izolácia: Základná izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 15.01.2026
Menovité vstupné napätie UN: 12 V DC
Rozsah vstupného napätia vzhľadom na UN: pozri diagram
Typický vstupný prúd pri UN: 33 mA
Konfigurácia kontaktov: 2 prepínacie kontakty
Maximálny trvalý prúd: 8 A
Prepínanie: Prepínanie
Obsah sady: 2906223 RIF-1-RPT-LDP-12DC/2X21
Mechanická životnosť: 3 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 5 kV AC (50 Hz, 1 min.)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): nepolarizovaný
Typický čas odozvy: 7 ms
Typický čas relapsu: 3 ms
Odpor cievky: 360 Ω ±10 % (pri 20 °C)
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Minimálne spínacie napätie: 5 V (pri 10 mA)
Minimálny spínací prúd: 10 mA (pri 5 V)
Maximálny spínaný výkon (odporová záťaž): 190 W (pri 24 V DC); 85 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 60 W (pri 220 V DC); 2000 VA (pri 250 V AC)
Spínací výkon: 2 A (pri 24 V, DC13); 0,2 A (pri 250 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 250 V, AC15)
Elektrická životnosť: pozri diagram
Skúšobné napätie (kontakt/kontakt): 2,5 kV AC (50 Hz, 1 min.)
Skúšobné napätie (otvorený kontakt): 1 kV (50 Hz, 1 min.)
Zaťaženie motora podľa UL 508: 1/4 HP, 120 V AC; 1/2 HP, 240 V AC
