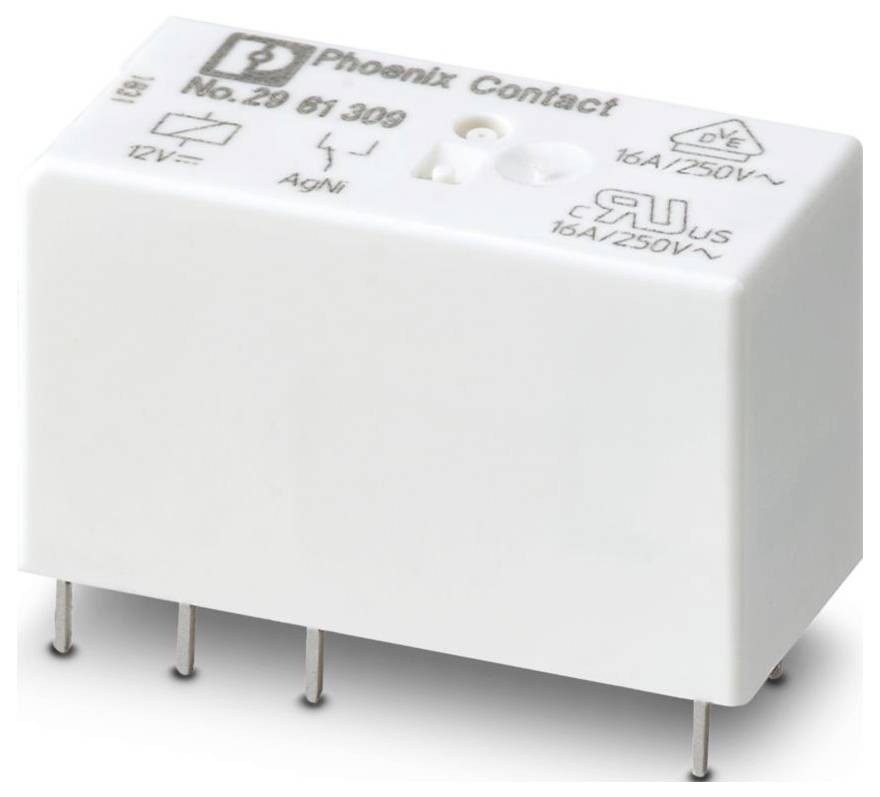

Phoenix Contact REL-MR- 12DC/21HC miniatúrne relé, 12 V/DC, 1 prepínací, 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
miniatúrne relé
Typ kontaktu
1 prepínací
Menovité napätie
12 V/DC
Spínacie napätie (max.)
250 V DC/AC
Typ
REL-MR- 12DC/21HC
Datasheety: (PDF)
471 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (4,40 € / kus)
43,99 €
s DPH
Technické parametre
- Typ pripojenia: Zásuvné/spájkované pripojenie
- Šírka: 12,7 mm
- výška 29 mm
- Hĺbka: 15,7 mm
- Farba: biela (RAL 9010)
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: RT II
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60664; EN 50178; EN 61810-1
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,4 W
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 7,8 V DC ... 28,8 V jednosmerného prúdu
- Návod na montáž: možno umiestniť do radu bez rozstupov (> 70 °C ≥ 2,5 mm)
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Maximálny zapínací prúd: 50 A (20 ms)
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 15.01.2026
- Menovité vstupné napätie UN: 12 V DC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 33 mA
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 16 A
- Prepínanie: Prepínanie
- Obsah sady: 2906224 RIF-1-RPT-LDP-12DC/1X21
- Mechanická životnosť: 3 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 5 kV AC (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): nepolarizovaný
- Typický čas odozvy: 7 ms
- Typický čas relapsu: 3 ms
- Odpor cievky: 360 Ω ±10 % (pri 20 °C)
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 12 V (pri 10 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Maximálny spínaný výkon (odporová záťaž): 384 W (pri 24 V DC); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 4000 VA (pri 250 V AC)
- Spínací výkon: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 6 A (pri 24 V, AC15); 6 A (pri 120 V, AC15); 6 A (pri 250 V, AC15)
- Elektrická životnosť: pozri diagram
- Zaťaženie motora podľa UL 508: 1/2 HP, 120 V AC (normálne otvorený); 1 HP, 240 V AC (normálne otvorený); 1/3 HP, 120 V AC (normálne zatvorený); 3/4 HP, 240 V AC (normálne zatvorený); 1/4 HP, 200 ... 250 V striedavého prúdu
- Kategória výrobku
miniatúrne relé
- Typ
REL-MR- 12DC/21HC
- Pripojenie
zástrčka
spájkovaný konektor
- Riadiace napätie (min.)
7.8 V/DC
- Riadiace napätie (max.)
28.8 V/DC
- Reakčná doba
7 ms
- Čas rozpadu
3 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Menovité napätie
12 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
4000 VA
- Výkon cievky
0.4 W
- Vlastnosti
zásuvné
typ ochrany relé RT II
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Dĺžka
15.7 mm
- Šírka
12.7 mm
- V
29 mm
- Rozmer.
(d x š x v) 15.7 x 12.7 x 29 mm
- Obsah
10 ks
- Hĺbka
15.7 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580409 Phoenix Contact REL-MR- 12DC/21HC miniatúrne relé, 12 V/DC, 1 prepínací, 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580409 Phoenix Contact REL-MR- 12DC/21HC miniatúrne relé, 12 V/DC, 1 prepínací, 10 ks
Popis
Zásuvné miniatúrne výkonové relé, s výkonovým kontaktom pre vysoké trvalé prúdy, 1 prepínací kontakt, vstupné napätie 12 V DC
