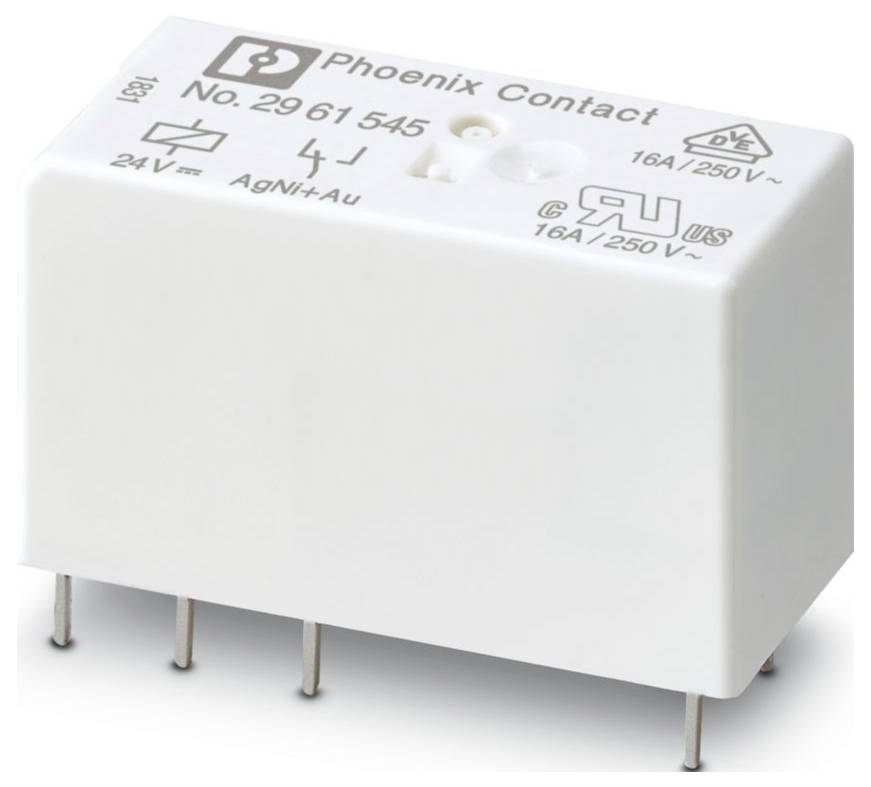

Phoenix Contact REL-MR- 24DC/21HC AU miniatúrne relé, 24 V/DC, 1 prepínací, 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
miniatúrne relé
Typ kontaktu
1 prepínací
Menovité napätie
24 V/DC
Spínacie napätie (max.)
250 V DC/AC
Typ
REL-MR- 24DC/21HC AU
Datasheety: (PDF)
160 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (5,00 € / kus)
49,99 €
s DPH
Technické parametre
- Typ pripojenia: Zásuvné/spájkované pripojenie
- Šírka: 12,7 mm
- výška 29 mm
- Hĺbka: 15,7 mm
- Farba: biela (RAL 9010)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60664; EN 50178; EN 61810-1
- Poznámka: Nasledujúce hodnoty platia, keď je zlatá vrstva poškodená.
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,41 W
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 15,6 V DC ... 57,6 V jednosmerného prúdu
- Návod na montáž: možné umiestniť vedľa seba bez rozstupu (> 70 °C ≥ 2,5 mm)
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Maximálny zapínací prúd: 15 A (300 ms)
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 05.09.2025
- Menovité vstupné napätie UN: 24 V DC
- Typický vstupný prúd pri UN: 17 mA
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 16 A
- Prepínanie: Prepínanie
- Mechanická životnosť: 3 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 5 kV AC (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): nepolarizovaný
- Typický čas odozvy: 7 ms
- Typický čas relapsu: 3 ms
- Odpor cievky: 1440 Ω ±10 % (pri 20 °C)
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 12 V (pri 10 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Maximálny spínaný výkon (odporová záťaž): 384 W (pri 24 V DC); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 4000 VA (pri 250 V AC)
- Spínací výkon: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Elektrická životnosť: pozri diagram
- Prepínanie: keď je zlatá vrstva zničená: Prepínanie: keď je zlatá vrstva zničená
- Kategória výrobku
miniatúrne relé
- Typ
REL-MR- 24DC/21HC AU
- Pripojenie
zástrčka
spájkovaný konektor
- Reakčná doba
7 ms
- Čas rozpadu
3 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi tvrdé zlatenie
- Menovité napätie
24 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
4000 VA
- Výkon cievky
0.41 W
- Vlastnosti
zásuvné
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Dĺžka
15.7 mm
- Šírka
12.7 mm
- V
29 mm
- Rozmer.
(d x š x v) 15.7 x 12.7 x 29 mm
- Obsah
10 ks
- Hĺbka
15.7 mm
Na stiahnutie
Datasheet
Datasheet 3580348 Phoenix Contact REL-MR- 24DC/21HC AU miniatúrne relé, 24 V/DC, 1 prepínací, 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580348 Phoenix Contact REL-MR- 24DC/21HC AU miniatúrne relé, 24 V/DC, 1 prepínací, 10 ks
Popis
Miniatúrne výkonové relé do zásuvky s viacvrstvovým zlatým kontaktom pre vysoké trvalé prúdy, 1 prepínací kontakt, vstupné napätie 24 V DC
