Phoenix Contact REL-MR-BL-24DC/21-21/MS, 2908181 relé, 250 V DC/AC, 8 A, 10 ks

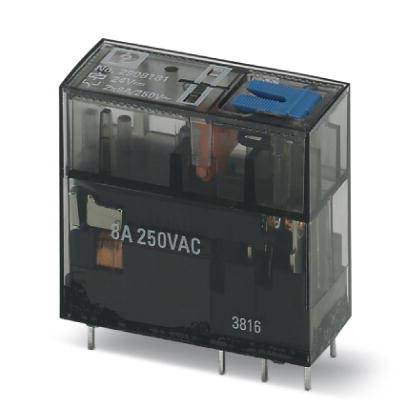

Relé s priehľadným krytom, ktoré zobrazuje kontakty a cievkový systém. Štítok: '8A 250VAC', reprezentuje elektrické parametre.

Ilustračný obrázok

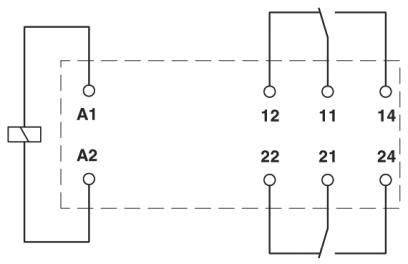

Schéma stýkača so svorkami cievky A1, A2 a spínacími kontaktmi 11, 12, 14, 21, 22, 24. Slúži na ovládanie elektrických záťaží.

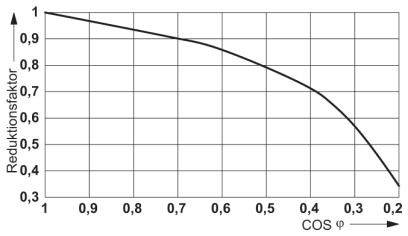

Graf znázorňuje redukčný faktor v závislosti od COS φ. Krivka klesá z hodnoty 1 pri COS φ = 0 na približne 0,3 pri COS φ = 0,2.

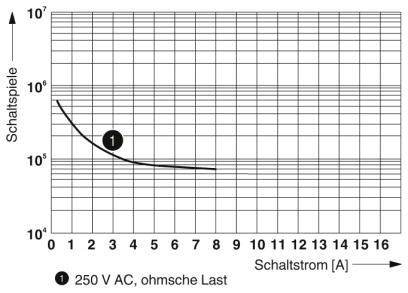

Diagram znázorňuje vzťah medzi spínacím prúdom (A) a spínacími krokmi pri 250 V AC. Krivka klesá zľava doprava.

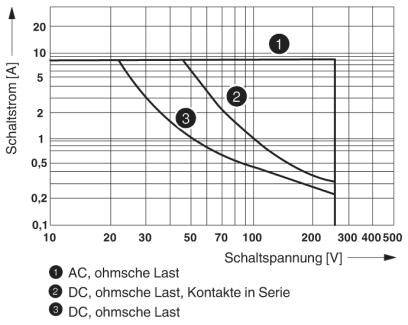

Diagram znázorňuje spínacie krivky pre AC a DC pri 10 A do 500 V. Krivka 1: AC, odporová záťaž. Krivka 2: DC, kontakty v sérii. Krivka 3: DC, odporová záťaž.

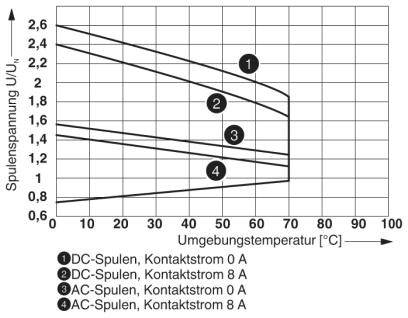

Diagram zobrazuje napätie cievky U/U<sub>N</sub> v závislosti od teploty okolia pre DC a AC cievky s rôznymi kontaktnými prúdmi.

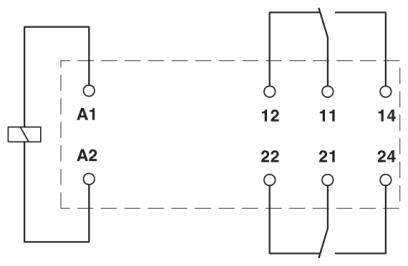

Schéma zapojenia relé so cievkou na A1 a A2, vrátane prepínacích kontaktov 11/12/14 a 21/22/24. Znázornené sú spínacie stavy.

1/7

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

relé

Menovité napätie cievky

24 V/DC

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

250 V DC/AC

Datasheety: (PDF)

Doručenie: Pi 9. 10.

1 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (4,39 € / kus)

43,89 €

bez DPH.

Už len 1 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: relé

Typ: REL-MR-BL-24DC/21-21/MS

Menovité napätie cievky: 24 V/DC

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 8 A

Max. spínací výkon: 192 W

Pripojenie: spájkovaný konektor

Izolačné napätie: 250 V/AC

Reakčná doba: 9 ms

Čas rozpadu: 6 ms

Vlastnosti: So skúšobným tlačidlom

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 13 mm

V: 29 mm

Hĺbka: 25.5 mm

Rozmer.: (š x v x h) 13 x 29 x 25.5 mm

Obsah: 10 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS, 2908181 relé, 250 V DC/AC, 8 A, 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS, 2908181 relé, 250 V DC/AC, 8 A, 10 ks
