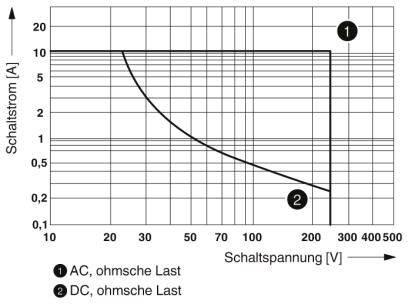

![Graf znázorňuje krivku spínacieho prúdu a spínaného napätia. Charakteristiky: 'AC, ohmická záťaž' v bode (1), 'DC, ohmická záťaž' v bode (2). Y-os: Spínací prúd [A], X-os: Spínacie napätie [V].](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002140973TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

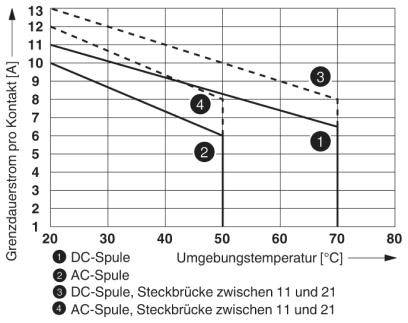

![Diagram medznej prúdovej zaťažiteľnosti [A] v závislosti od okolitej teploty [°C]. Porovnané štyri krivky: DC cievka, AC cievka pri rôznych zapojeniach.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002140973TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Ilustračný obrázok

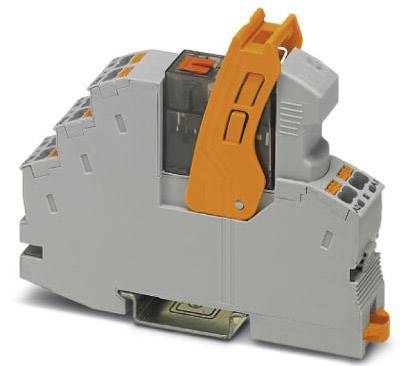

Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 prepínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
1 prepínací
Menovité napätie
230 V/AC
Spínacie napätie (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-230AC/1X21MS
Datasheety: (PDF)
86 Ks
Zobraziť alternatívy
Počet
Min.: 10
Násobky: 10
Celkom (21,99 € / kus)
219,90 €
s DPH
Doprava zadarmo
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,81 W.
- Maximálne spínacie napätie: 250 V AC / DC
- Minimálne spínacie napätie: 12 V (pri 10 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Nábehový prúd maximum: 32 A (20 ms, normálne otvorený)
- Maximálny vypínací výkon (odporová záťaž):
- 264 W (pri 24 V DC)
- 62 W (pri 48 V DC)
- 48 W (pri 60 V DC)
- 52 W (pri 110 V DC)
- 66 W (pri 220 V DC)
- 2 500 VA (pri 250 V AC)
- Spínacia kapacita:
- 2 A (pri 24 V, DC13)
- 3 A (pri 240 V, AC15)
- Inštalačná poloha: ľubovoľná
- Pokyny na inštaláciu: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez tuhého vodiča: 0,14 mm² ... 1,5 mm²
- Flexibilný prierez vodiča: 0,14 mm² ... 1,5 mm²
- Prierez drôtu AWG: 26 ... 16 (tuhý)
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Izolácia: bezpečné oddelenie
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
RIF-1-RPT-LV-230AC/1X21MS
- Pripojenie
pružinové pripojenie
- Reakčná doba
4 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Menovité napätie
230 V/AC
- Spínacie napätie (max.)
250 V DC/AC

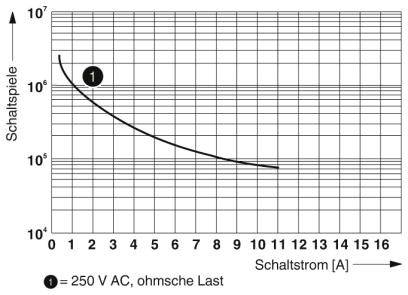

- Mechanická životnosť
5x106Spínacie cykly
- Vlastnosti
s LED diódou
s varistorom
IP20
- Max. teplota
+50 °C
- Min. teplota
-40 °C
- Dĺžka
75 mm
- Šírka
16 mm
- V
93 mm
- Rozmer.
(d x š x v) 75 x 16 x 93 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 prepínací, 1 ks
Datasheet 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 prepínací, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS reléový modul, 230 V/AC, 1 prepínací, 1 ks
Popis

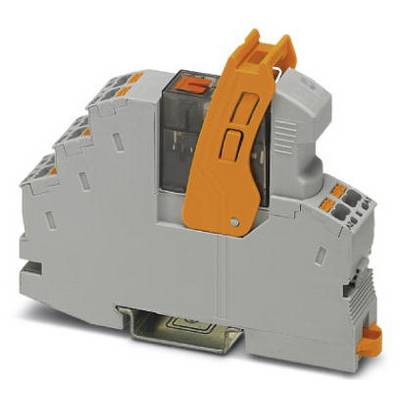

Vopred zostavený reléový modul so zasúvacím pripojením, ktorý sa skladá z: reléovej základne, držiaka relé, zásuvného modulu na potlačenie rušenia a výkonového kontaktného relé s testovacím tlačidlom a integrovanou stavovou diódou LED. Dizajn kontaktu: 1 prepínací kontakt. Vstupné napätie: 230 V AC
