Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 prepínacie, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
2 prepínacie
Menovité napätie
230 V/AC
Spínacie napätie (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-230AC/2X21MS
Datasheety: (PDF)
71 Ks
Počet
Celkom (18,99 € / kus)
18,99 €
s DPH
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,81 W.
- Maximálne spínacie napätie: 250 V AC / DC
- Minimálne spínacie napätie: 12 V (pri 10 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Nábehový prúd maximum: 16 A (20 ms, normálne otvorený)
- Maximálny vypínací výkon (odporová záťaž):
- 192 W (pri 24 V DC)
- 62 W (pri 48 V DC)
- 42 W (pri 60 V DC)
- 55 W (pri 110 V DC)
- 66 W (pri 220 V DC)
- 2 000 VA (pri 250 V AC)
- Spínacia kapacita:
- 1 A (pri 24 V, DC13)
- 1,5 A (pri 230 V, AC15)
- Inštalačná poloha: ľubovoľná
- Pokyny na inštaláciu: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez tuhého vodiča: 0,14 mm² ... 1,5 mm²
- Flexibilný prierez vodiča: 0,14 mm² ... 1,5 mm²
- Prierez drôtu AWG: 26 ... 16 (tuhý)
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Izolácia: bezpečné oddelenie
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
RIF-1-RPT-LV-230AC/2X21MS
- Pripojenie
pružinové pripojenie
- Reakčná doba
4 ms
- Typ kontaktu
2 prepínacie
- Materiál kontaktu
AgNi
- Menovité napätie
230 V/AC
- Spínacie napätie (max.)
250 V DC/AC

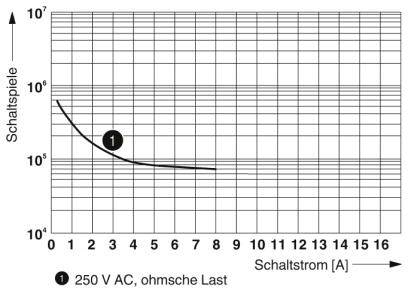

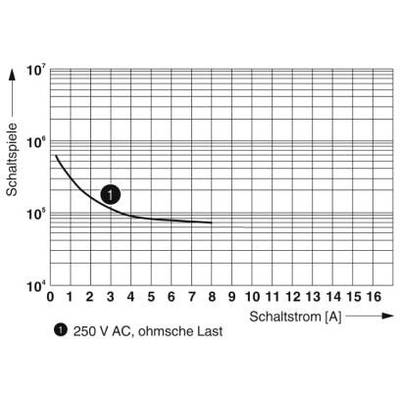

- Mechanická životnosť
5x106Spínacie cykly
- Vlastnosti
s LED diódou
s varistorom
IP20
- Max. teplota
+45 °C
- Min. teplota
-40 °C
- Dĺžka
75 mm
- Šírka
16 mm
- V
93 mm
- Rozmer.
(d x š x v) 75 x 16 x 93 mm
- Obsah
1 ks
0.004 A
16
96 mm
75 mm
NIE
Polarized
Mono stable
NIE
Single contact
ÁNO
Other
184-253 V
184-253 V
Untreated
IP20
ÁNO
AC
0
0
2
Other
Na stiahnutie
Datasheet
Datasheet 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 prepínacie, 1 ks
Datasheet 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 prepínacie, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS reléový modul, 230 V/AC, 2 prepínacie, 1 ks
Popis

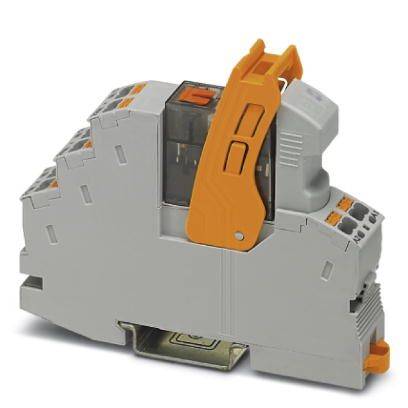

Vopred zostavený reléový modul so zasúvacím pripojením, ktorý sa skladá z: reléovej základne, držiaka relé, zásuvného modulu na potlačenie rušenia a výkonového kontaktného relé s testovacím tlačidlom a integrovanou stavovou diódou LED. Dizajn kontaktu: 2 prepínacie kontakty. Vstupné napätie: 230 V AC
