Phoenix Contact RIF-1-RPT-LV-24AC/2X21AU Relé modul 2 prepínacie 10 ks

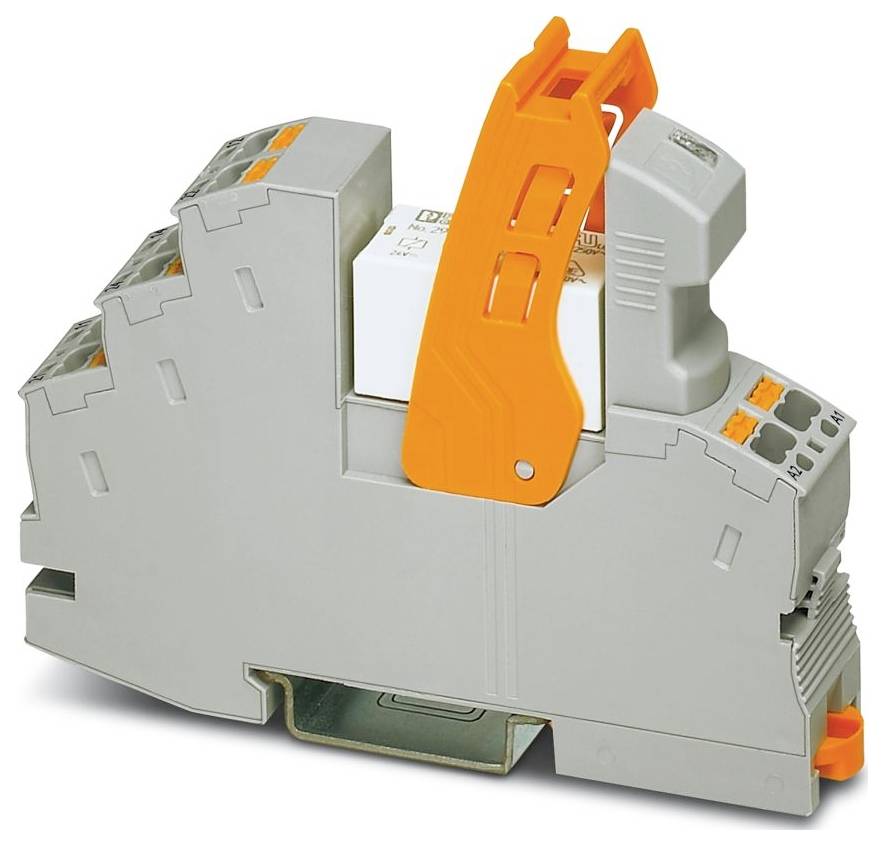

Elektrické relé so sivou plastovou skrinkou a oranžovou pákou, navrhnuté na montáž na DIN lištu.

Ilustračný obrázok

Kategória výrobku

Relé modul

Typ kontaktu

2 prepínacie

Typ

RIF-1-RPT-LV-24AC/2X21AU

Pripojenie

Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.)

19.2 V/AC

Datasheety: (PDF)

Doručenie: Po 14. 9.

45 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (10,16 € / kus)

101,62 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: RIFLINE complete
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Prierez vodiča AWG: 26 ... 16 (pevný); 26 ... 16 (flexibilné)
Šírka: 16 mm
výška 96 mm
Hĺbka: 75 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 50 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: IEC 60947-5-1
Poznámka: Nasledujúce hodnoty platia, keď je zlatá vrstva poškodená.
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Návod na obsluhu: Prepojka FBS 2-6... pre vstupnú stranu (A2) a prepojka FBS-2-8... pre výstupnú stranu (11/21)
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,79 W
Priemer: 3,2 mm
Prevádzkový režim: 100 % ED
Rozsah vstupného napätia: 19,2 V AC ... 27,6 V striedavého prúdu (20 °C)
Rozmery článku: Rozmery článku
Návod na montáž: možné spojiť bez rozstupu
Ochranný obvod: Varistor
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Použitie: Univerzálne
Vrt: Vrt
Maximálny zapínací prúd: 12 A (20 ms, normálne otvorený kontakt)
Izolácia: Bezpečné oddelenie medzi vstupom a výstupom; základná izolácia medzi prepínačmi.
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 20. januára 2026
Menovité vstupné napätie UN: 24 V AC
Rozsah vstupného napätia vzhľadom na UN: pozri diagram
Typický vstupný prúd pri UN: 33 mA
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 2 prepínacie kontakty
Maximálny trvalý prúd: 50 mA
Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
Menovité impulzné napätie: 6 kV (vstup/výstup); 4 kV (medzi prepínacími kontaktmi)
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT III (relé)
Prepínanie: Prepínanie
Mechanická životnosť: cca 107 spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typická doba odozvy: 3 ms ... 12 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Minimálne spínacie napätie: 5 V (pri 10 mA)
Minimálny spínací prúd: 10 mA (pri 5 V)
Maximálny spínaný výkon (odporová záťaž): 192 W (pri 24 V DC); 96 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 57 W (pri 220 V DC); 2000 VA (pri 250 V AC)
Spínací výkon: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
Elektrická životnosť: pozri diagram
Frekvencia siete: 50/60 Hz
Typický rozsah času relapsu: 3 ms ... 20 ms
Prepínanie: keď je zlatá vrstva zničená: Prepínanie: keď je zlatá vrstva zničená
Skúšobné napätie (prepínanie/prepínanie): 2,5 kVrms (50 Hz, 1 min., prepínanie/prepínanie)
Napätie cievky: 24 V AC
Kategória použitia Schéma CB (IEC 60947-5-1): AC15, 1,5 A/240 V (normálne otvorený); AC15, 2 A/250 V (normálne zatvorený); DC13, 2 A/24 V (normálne otvorený); DC13, 0,2 A/250 V (normálne zatvorený)

Kategória výrobku: Relé modul

Typ: RIF-1-RPT-LV-24AC/2X21AU

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.): 19.2 V/AC

Riadiace napätie (max.): 27.6 V/AC

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi tvrdé zlatenie

Vlastnosti: S úchytným strmeňom

: IP20

Hĺbka: 75 mm

Šírka: 16 mm

V: 96 mm

Rozmer.: (š x v x h) 16 x 96 x 75 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579667 Phoenix Contact RIF-1-RPT-LV-24AC/2X21AU Relé modul 2 prepínacie 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579667 Phoenix Contact RIF-1-RPT-LV-24AC/2X21AU Relé modul 2 prepínacie 10 ks

Popis

Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé, viacvrstvového kontaktného relé, zásuvného zobrazovacieho/odrušovacieho modulu a montážneho držiaka. Konfigurácia kontaktov: 2 prepínacie kontakty. Vstupné napätie: 24 V AC
