Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX reléový modul, 24 V/DC, 6 A, 4 prepínacie, 1 ks

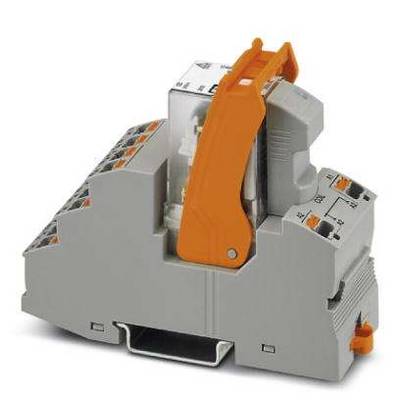

Elektronická súčiastka so sivým obalom a oranžovou pákou, určená pre elektrické prepojenia alebo riadiace systémy.

Ilustračný obrázok

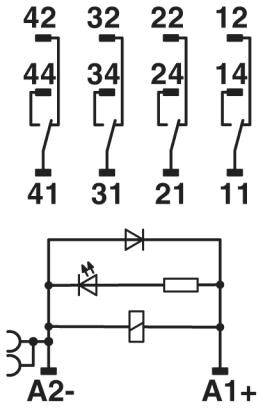

Schéma zapojenia relé so svorkami cievky A1+ a A2- a štyrmi spínacími kontaktmi označenými od 11 do 44. Vrátane diód a LED prvku.

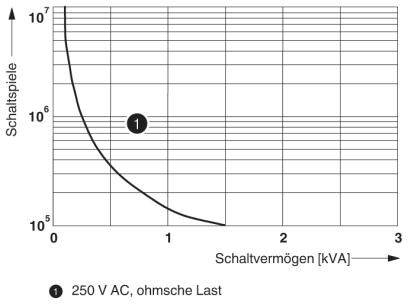

Diagram znázorňuje spínacie hry proti spínacej schopnosti pre '250 V AC, ohmická záťaž'. Krivka exponenciálne klesá z 10¹⁰ na 0 pri 3 kVA.

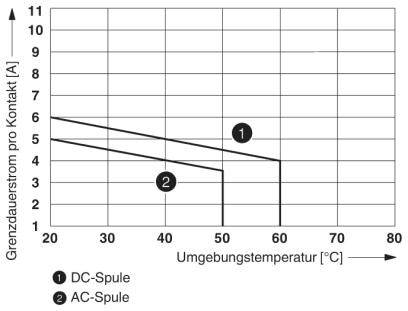

Graf znázorňuje medzný trvalý prúd na kontakt v závislosti od okolitej teploty pre DC cievku a AC cievku; obe hodnoty klesajú so zvyšujúcou sa teplotou.

Graf znázorňuje krivku medzi redukčným faktorom (Y-os) a COS φ (X-os), ktorá klesá z hodnoty 1 pri COS φ = 0 na 0,3 pri COS φ = 0,2.

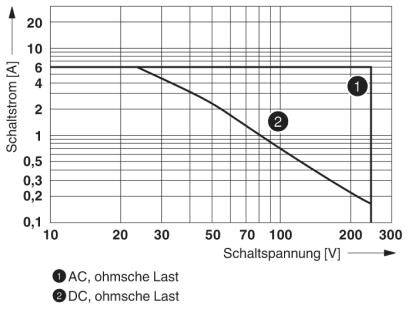

Diagram zobrazuje spínacie napätie (0-300V) v závislosti od spínacieho prúdu (0-16A) pre AC a DC záťaže. Čiara ukazuje klesajúci prúd so zvyšujúcim sa napätím.

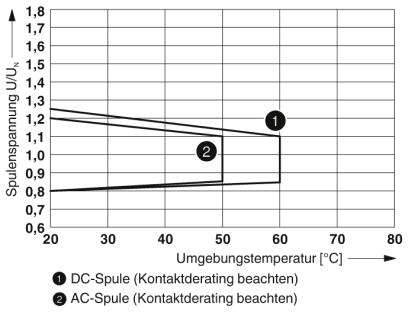

Graf zobrazuje závislosť napätia cievky (U/Uₙ) od teploty okolia (°C) pre DC cievku a AC cievku.

1/7

Ilustračný obrázok

Kategória výrobku

reléový modul

Typ kontaktu

4 prepínacie

Menovité napätie

24 V/DC

Spínacie napätie (max.)

250 V DC/AC

Spínací prúd (max.)

6 A

Datasheety: (PDF)

Doručenie: St 29. 7.

11 Ks

Počet

Celkom (43,99 € / kus)

43,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Strata výkonu za nominálnych podmienok: 1,01 W.
Maximálne spínacie napätie: 250 V AC / DC
Minimálne spínacie napätie: 5 V (pri 24 mA)
Minimálny spínací prúd: 5 mA (pri 24 V)
Nábehový prúd maximum: 16 A (20 ms, normálne otvorený)
Maximálny vypínací výkon (odporová záťaž):
144 W (pri 24 V DC)
124 W (pri 48 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Spínacia kapacita:
2 A (pri 24 V, DC13)
0,22 A (pri 120 V, DC13)
0,11 A (pri 250 V, DC13)
1,5 A (pri 24 V, AC15)
1,5 A (pri 120 V, AC15)
1 A (pri 240 V, AC15)
Inštalačná poloha: ľubovoľná
Pokyny na inštaláciu: dajú sa zoradiť bez medzery
Dĺžka odizolovania: 8 mm
Prierez tuhého vodiča: 0,14 mm² ... 1,5 mm²
Flexibilný prierez vodiča: 0,14 mm² ... 1,5 mm²
Prierez drôtu AWG: 26 ... 16 (tuhý)
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 2,5 kV
Izolácia: základná izolácia
Kategória prepätia: III

Kategória výrobku: reléový modul

Typ: RIF-2-RPT-LDP-24DC/4X21/EX

Pripojenie: pružinové pripojenie

Reakčná doba: 13 ms

Čas rozpadu: 14 ms

Typ kontaktu: 4 prepínacie

Materiál kontaktu: AgNi

Menovité napätie: 24 V/DC

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 6 A

Mechanická životnosť: 2x 10⁷Spínacie cykly

Vlastnosti: s LED diódou

: IP20

Max. teplota: +60 °C

Min. teplota: -40 °C

Dĺžka: 75 mm

Šírka: 31 mm

V: 96 mm

Rozmer.: (d x š x v) 75 x 31 x 96 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX reléový modul, 24 V/DC, 6 A, 4 prepínacie, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX reléový modul, 24 V/DC, 6 A, 4 prepínacie, 1 ks

Popis

Vopred zostavený reléový modul pozostávajúci z: reléovej základne, funkčného zásuvného modulu, výkonového kontaktného relé a prídržného držiaka, schváleného podľa ATEX / IECEx (zóna 2) a Ex-Zone triedy I, odd. 2, push-in pripojenie, 4 prepínacie kontakty, vstupné napätie: 24 V DC

Tento text bol preložený strojovo.
