Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX reléový modul, 120 V/AC, 5 A, 4 prepínacie, 1 ks

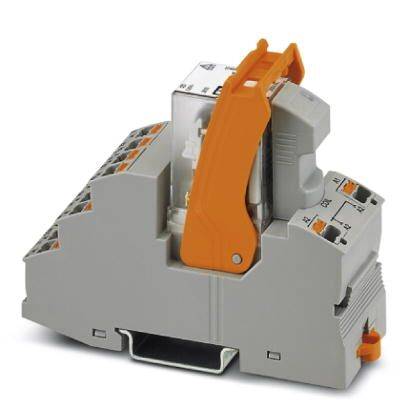

Elektronická súčiastka so sivým puzdrom a oranžovou pákou. Používa sa na montáž v elektrických rozvádzačoch.

Ilustračný obrázok

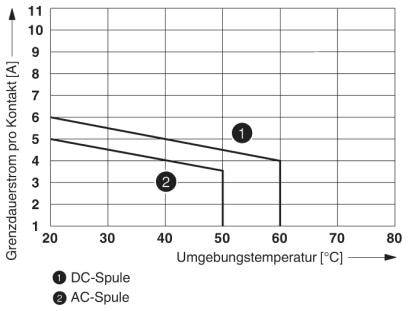

Graf zobrazuje hraničný trvalý prúd (A) v závislosti od okolitej teploty (°C) pre DC cievku a AC cievku. DC cievka vykazuje vyššiu odolnosť pri nižších teplotách.

Graf znázorňuje redukčný faktor od 1 do 0,3 na osi y oproti cos ϕ od 0,2 do 1 na osi x. Línia klesá krivkovito.

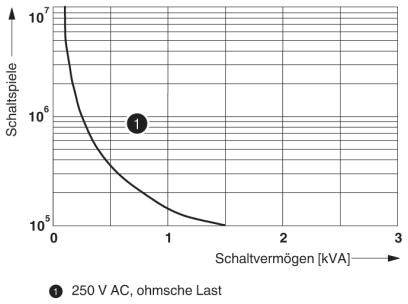

Diagram s logaritmickou krivkou, znázorňujúci spínacie cykly (10^5 až 10^7) v závislosti od spínacej schopnosti (0 až 3 kVA) pre 250 V AC, odporová záťaž.

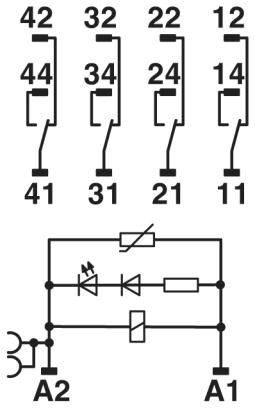

Schéma zapojenia s piatimi spínačmi (42, 32, 22, 12, 44) a prípojkami (41, 31, 21, 11, A2, A1). Znázorňuje elektrické prepojenia a komponenty.

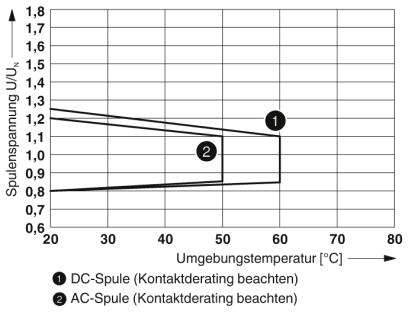

Graf zobrazuje závislosť napätia cievky od okolitej teploty. Línie pre DC cievku a AC cievku od 0 do 80°C.

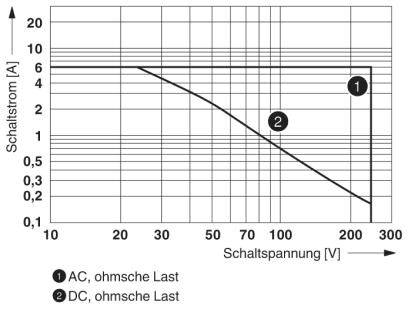

Graf znázorňuje krivku spínacieho prúdu [A] v závislosti od spínacej napätia [V]. Sú vyznačené body 1 (AC, odporová záťaž) a 2 (DC, odporová záťaž).

1/7

Ilustračný obrázok

Kategória výrobku

reléový modul

Typ kontaktu

4 prepínacie

Menovité napätie

120 V/AC

Spínacie napätie (max.)

250 V DC/AC

Spínací prúd (max.)

5 A

Datasheety: (PDF)

Doručenie: Ut 13. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 20,60 €

Počet

Min.: 10

Násobky: 10

Celkom (36,14 € / kus)

361,40 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Strata výkonu za nominálnych podmienok: 1,56 W.
Maximálne spínacie napätie: 250 V AC / DC
Minimálne spínacie napätie: 5 V (pri 24 mA)
Minimálny spínací prúd: 5 mA (pri 24 V)
Nábehový prúd maximum: 16 A (20 ms, normálne otvorený)
Maximálny vypínací výkon (odporová záťaž):
120 W (pri 24 V DC)
124 W (pri 48 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
1250 VA (pri 250 V AC)
Spínacia kapacita:
2 A (pri 24 V, DC13)
0,22 A (pri 120 V, DC13)
0,11 A (pri 250 V, DC13)
1,5 A (pri 24 V, AC15)
1,5 A (pri 120 V, AC15)
1 A (pri 240 V, AC15)
Inštalačná poloha: ľubovoľná
Pokyny na inštaláciu: dajú sa zoradiť bez medzery
Dĺžka odizolovania: 8 mm
Prierez tuhého vodiča: 0,14 mm² ... 1,5 mm²
Flexibilný prierez vodiča: 0,14 mm² ... 1,5 mm²
Prierez drôtu AWG: 26 ... 16 (tuhý)
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 2,5 kV
Izolácia: základná izolácia
Kategória prepätia: III

Kategória výrobku: reléový modul

Typ: RIF-2-RPT-LV-120AC/4X21/EX

Pripojenie: pružinové pripojenie

Reakčná doba: 5 ms

Typ kontaktu: 4 prepínacie

Materiál kontaktu: AgNi

Menovité napätie: 120 V/AC

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 5 A

Mechanická životnosť: 2x 10⁷Spínacie cykly

Vlastnosti: s LED diódou

: IP20

Max. teplota: +50 °C

Min. teplota: -40 °C

Dĺžka: 75 mm

Šírka: 31 mm

V: 96 mm

Rozmer.: (d x š x v) 75 x 31 x 96 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX reléový modul, 120 V/AC, 5 A, 4 prepínacie, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX reléový modul, 120 V/AC, 5 A, 4 prepínacie, 1 ks

Popis

Vopred zostavený reléový modul pozostávajúci z: reléovej základne, funkčného zásuvného modulu, výkonového kontaktného relé a prídržného držiaka, schváleného podľa ATEX / IECEx (zóna 2) a Ex-Zone triedy I, odd. 2, push-in pripojenie, 4 prepínacie kontakty, vstupné napätie: 120 V AC
