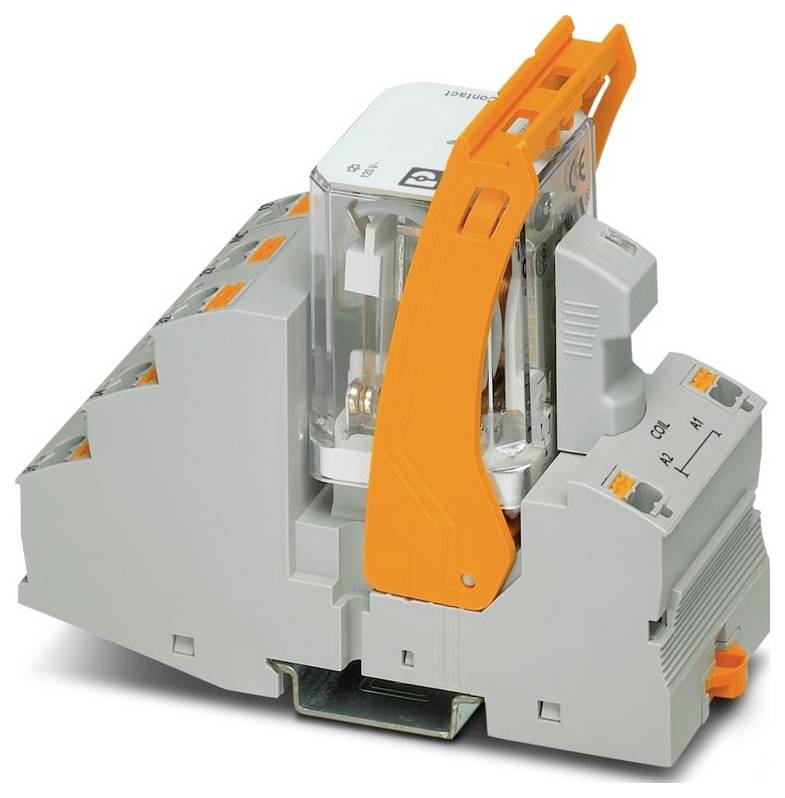

Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relé modul 3 prepínacie 5 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Relé modul
Typ kontaktu
3 prepínacie
Typ
RIF-4-RPT-LV-120AC/3X21
Pripojenie
Push-in pripojenie pružinovou svorkou
Riadiace napätie (min.)
102 V/AC
Datasheety: (PDF)
9 Set(y)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
113,81 €
3
2% = 2,78 €
111,03 €
5
3% = 3,88 €
109,93 €
10
4% = 4,61 €
109,20 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet (Veľkosť balenia 5 ks)
Celkom (22,76 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Už len 9 Set(y) skladom!
Technické parametre
- Produktová rada: RIFLINE complete
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,14 mm² ... 2,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14 (pevný); 26 ... 14 (flexibilné)
- Šírka: 43 mm
- výška 111 mm
- Hĺbka: 90 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 40 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 2,88 W
- Priemer: 3,2 mm
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 102 V AC ... 132 V striedavého prúdu (20 °C)
- Rozmery článku: Rozmery článku
- Návod na montáž: možné spojiť bez rozstupu
- Ochranný obvod: Varistor
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 440 V AC; 250 V DC
- Použitie: Univerzálne
- Vrt: Vrt
- Maximálny zapínací prúd: 50 A (20 ms, normálne otvorený kontakt)
- Izolácia: Základná izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 20. januára 2026
- Menovité vstupné napätie UN: 120 V AC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 24 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 3 prepínacie kontakty
- Maximálny trvalý prúd: 8 A (pozri diagram)
- Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 4 kV
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT I (relé)
- Prepínanie: Prepínanie
- Mechanická životnosť: cca 107 spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 2,5 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typická doba odozvy: 5 ms ... 25 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 10 V (24 mA)
- Minimálny spínací prúd: 10 mA (24 V)
- Maximálny vypínací výkon (odporová záťaž): 216 W (24 V DC); 124 W (48 V DC); 108 W (60 V DC); 52 W (110 V DC); 70 W (220 V DC); 2250 VA (250 V AC); 4000 VA (440 V AC)
- Skúšobné napätie (kontakt/kontakt): 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
- Frekvencia siete: 50/60 Hz
- Typický rozsah času relapsu: 5 ms ... 20 ms
- Zaťaženie motora podľa UL 508: 1/3 HP, 120 V AC (jednofázový striedavý motor); 1/2 HP, 240 V AC (jednofázový striedavý motor); 1/2 HP, 240 V AC (trojfázový motor)
- Kontaktná stránka: Kontaktná stránka
- Napätie cievky: 120 V AC
- Kategória použitia Schéma CB (IEC 60947-5-1): AC15, 1,5 A/240 V (normálne otvorený); DC13, 2 A/240 V (normálne otvorený)
- Zaťaženie 3-fázového motora: 1500 W
- Kategória výrobku
Relé modul
- Typ
RIF-4-RPT-LV-120AC/3X21
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
102 V/AC
- Riadiace napätie (max.)
132 V/AC
- Typ kontaktu
3 prepínacie
- Materiál kontaktu
AgNi
- Vlastnosti
S úchytným strmeňom
IP20
- Hĺbka
90 mm
- Šírka
43 mm
- V
111 mm
- Rozmer.
(š x v x h) 43 x 111 x 90 mm
- Obsah
5 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relé modul 3 prepínacie 5 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relé modul 3 prepínacie 5 ks
Popis
Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé, výkonového kontaktného relé, zásuvného zobrazovacieho/odrušovacieho modulu a montážneho držiaka. Konfigurácia kontaktov: 3 prepínacie kontakty. Vstupné napätie: 120 V AC
