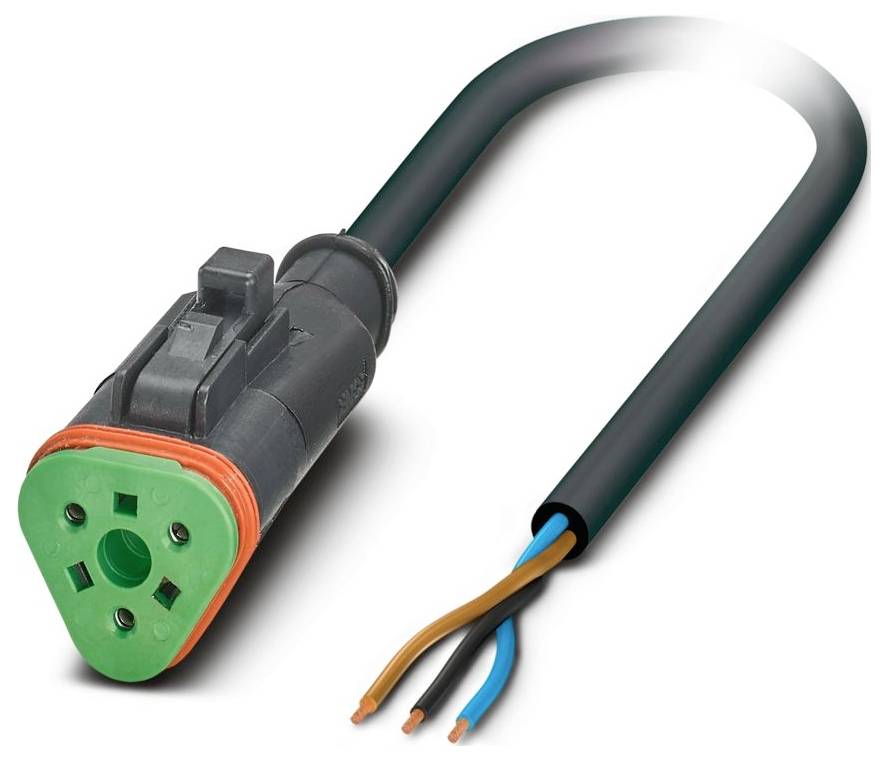

Phoenix Contact SAC-3P-10,0-PUR/DTFS kábel pre senzor/aktor, 1414998, piny: 3, 10 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kábel pre senzor/aktor
Strana pripojenia A
kábel, otvorený koniec
Strana pripojenia B
zásuvka rovná DT06-3S
Počet pólov
3
Dĺžka kábla
10 m
Datasheety: (PDF)
3 Ks
Počet
Celkom (45,99 € / kus)
45,99 €
s DPH
Už len 3 Ks skladom!
Technické parametre
- Prevedenie: Priama zásuvka, nemecký mechanizmus uzamykania DT06-3S
- Počet pólov: 3
- Menovité napätie UN: 48 V AC; 48 V DC
- Trieda horľavosti podľa UL 94: V2
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP67; IP69K
- Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -25 °C ... 80 °C (kábel, flexibilná inštalácia)
- Materiál tesnenia: Silikón
- Materiál kontaktnej plochy: poniklovaný
- Menovitý prúd IN: 8 A
- Vonkajší priemer kábla: 5,20 mm ±0,15 mm
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 10 m
- Prierez kábla: 3x 0,75 mm² (signálny kábel)
- Ochranný obvod: neprepínaný
- Indikátor stavu: nie
- Vonkajší plášť, farba: čiernosivá RAL 7021
- Použitie: Mobilná hydraulika
- Ďalšie vlastnosti: odolná voči hydrolýze a mikróbom; podmienečne odolná voči UV žiareniu (podľa DIN EN ISO 4892-2-A); nízka priľnavosť; odolná voči oderu
- Kódovanie: A
- Typ uzamykania: Klipový zámok
- Izolačný odpor: ≥ 1 GΩ*km (pri 20 °C)
- Materiál kontaktu: zliatina medi
- Skúšobné napätie: ≥ 3000 V AC (iskrová skúška)
- Indikátor stavu k dispozícii: nie
- Materiál nosiča kontaktov: PA 6.6
- Hmotnosť vlasca: 42 kg/km
- Štýl UL AWM: 20549 / 10152 (80 °C / 300 V)
- Tienené: nie
- Typ kábla: PUR bezhalogénový čierny [PUR]
- Konštrukcia vodiča signálneho kábla: 42 x 0,15 mm
- Signálny vodič AWG: 18
- Priemer vodiča vrátane izolácie: 1,69 mm ±0,05 mm (signálový vodič)
- Materiál izolácie drôtu: PP
- Jednoduchý vodič, farba: hnedá, modrá, čierna
- Hrúbka vonkajšej steny: ≥ 0,38 mm
- Celkové splietanie: 3 vodiče splietnuté pozdĺžne
- Menovité napätie kábla: ≤ 300 V AC
- Minimálny polomer ohybu, trvalo nainštalovaný: 5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 26 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 52 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 4 000 000, polomer ohybu: 48 mm, dráha pohybu: 10 m, rýchlosť pohybu: 3 m/s, zrýchlenie: 10 m/s²
- Odolnosť voči horeniu: podľa UL 758/1581 (horizontálna); podľa UL 758/1581 FT2; podľa DIN EN 60332-2-2
- Odolnosť voči oleju: podľa DIN EN 60811-2-1, 168 h pri 100 °C; podľa UL 758, 168 h pri 60 °C
- Špeciálne vlastnosti: flexibilné; vhodné pre ťažné reťaze
- Počet káblových vývodov: 1
- Pripojenie 1: Pripojenie 1
- Typ kódovania: A
- Port 2: Port 2
- Hrúbka izolačnej steny: ≥ 0,21 mm
- Maximálny odpor vodiča: ≤ 26 Ω/km (pri 20 °C)
- PUR bezhalogénová čierna [PUR]: PUR bezhalogénová čierna [PUR]
- Bez halogénov: podľa DIN VDE 0472 časť 815; podľa DIN EN 50267-2-1
- Materiál tela rukoväte: TPU
- Materiál skrutky: nie je k dispozícii
- Teplota okolia (prevádzka) (zástrčka/zásuvka): -20 °C ... 80 °C (zástrčka/zásuvka)
- Typ
SAC-3P-10,0-PUR/DTFS
- Kategória výrobku
kábel pre senzor/aktor
- Strana pripojenia A
kábel, otvorený koniec
- Strana pripojenia B
zásuvka rovná DT06-3S
- Počet pólov
3
- Dĺžka kábla
10 m
- Materiál plášťa
PUR
- Menovité napätie
48 V/AC
48 V/DC
- Vonkajší Ø
5.20 mm
- Farba kábla
čiernosivá (RAL 7021)
- Kódovanie
typ A
- Materiál kontaktu
zliatina medi
IP67
IP69K
- Vlastnosti
bez halogénov
- Typ upevnenia
Snap-In
- Číslo výrobcu
1414998
- Obsah
1 ks
- Priemer
5.20 mm
- Menovité napätie
48 V
- Tienený
nie
Na stiahnutie
Datasheet
Datasheet 3586916 Phoenix Contact SAC-3P-10,0-PUR/DTFS kábel pre senzor/aktor, 1414998, piny: 3, 10 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3586916 Phoenix Contact SAC-3P-10,0-PUR/DTFS kábel pre senzor/aktor, 1414998, piny: 3, 10 m, 1 ks
Popis
Kábel senzora/akčného člena, 3-pólový, PUR bez halogénov, čiernosivý RAL 7021, voľný koniec vodiča, priama zásuvka DEUTSCH DT06-3S s klipovým uzamykaním, kódovanie: A, zapojenie: bez kábla, dĺžka kábla: 10 m
