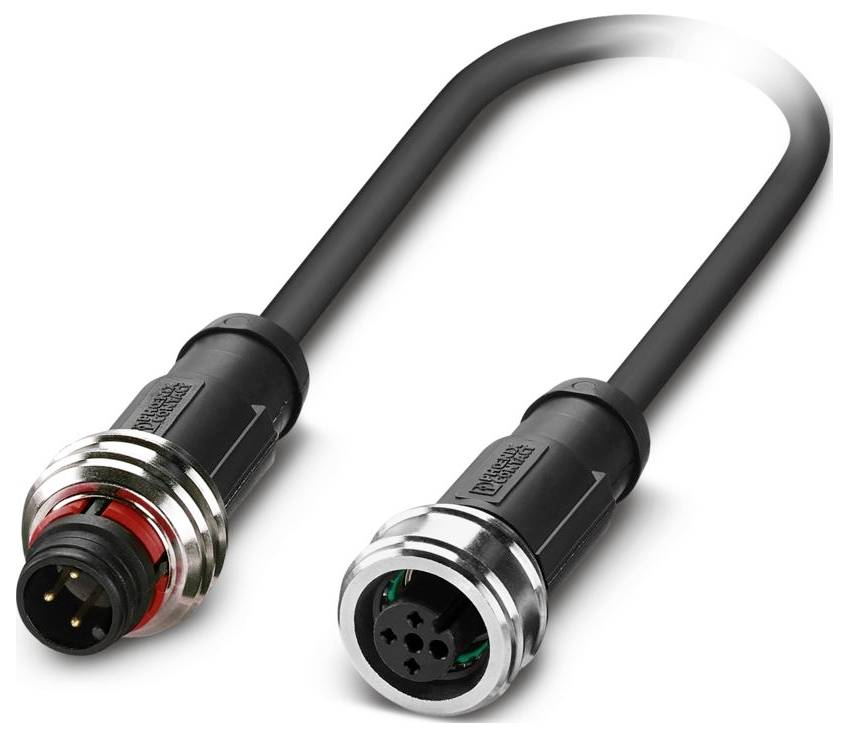

Ilustračný obrázok

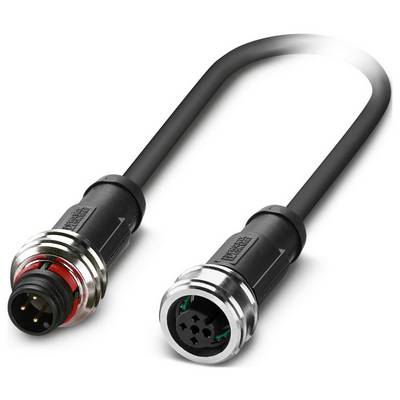

Ilustračný obrázok
Phoenix Contact SAC-3P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1223960, piny: 3, 1.5 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kábel pre senzor/aktor
Strana pripojenia A
zástrčka M12, rovná
Strana pripojenia B
zásuvka M12, rovná
Počet pólov
3
Dĺžka kábla
1.5 m
Datasheety: (PDF)
72 Ks
Počet
Celkom (23,99 € / kus)
€
Technické parametre
- Prevedenie: Priama zásuvka M12 s push-pull konektorom
- Počet pólov: 3
- Menovité napätie UN: 250 V AC; 250 V DC
- Uťahovací moment: Konektor M12 typu push-pull
- Trieda horľavosti podľa UL 94: V0
- Mechanické údaje: Mechanické údaje
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP65; IP67
- Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -25 °C ... 80 °C (kábel, flexibilná inštalácia)
- Normy/predpisy: IEC 61076-2-010
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 3
- Materiál tesnenia: FKM
- Materiál kontaktnej plochy: Ni/Au
- Menovitý prúd IN: 4 A
- Materiál: PK (kolík nosiča kontaktu); (zásuvka nosiča kontaktu)
- Vonkajší priemer kábla: 3,85 mm ±0,15 mm
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 1,5 m
- Prierez vodiča: 3x 0,34 mm² (signálový vodič)
- Pripojenie vodiča: Pripojenie vodiča
- Štandardné označenie: M12-Tlač-Ťah
- Indikátor stavu: nie
- Vonkajší plášť, farba: čiernosivá RAL 7021
- Použitie: Štandardné
- Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám; odolnosť voči hydrolýze a mikróbom; podmienečne odolná voči UV žiareniu (podľa DIN EN ISO 4892-2-A)
- Kódovanie: A
- Typ uzamykania: Zatlač-Ťah
- Izolačný odpor: ≥ 100 GΩ*km (pri 20 °C)
- Kontaktný materiál: CuSn
- Skúšobné napätie: ≥ 3000 V
- Indikátor stavu k dispozícii: nie
- Hmotnosť kábla: 23 kg/km
- Štýl UL AWM: 20549
- Tienené: nie
- Typ kábla: PUR bezhalogénový čierny [PUR]
- Konštrukcia vodiča signálneho kábla: 42 x 0,10 mm
- Signálny vodič AWG: 22
- Priemer vodiča vrátane izolácie: 1,27 mm ±0,02 mm (signálový vodič)
- Materiál izolácie drôtu: PP
- Jednoduchý vodič, farba: hnedá, modrá, čierna
- Celkové splietanie: 3 vodiče splietnuté pozdĺžne
- Menovité napätie kábla: ≤ 300 V
- Najmenší polomer ohybu, trvalo nainštalovaný: 19 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 38 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 10 000 000, polomer ohybu: 38 mm, polomer ohybu: 10 x D, dráha pohybu: 10 m, rýchlosť pohybu: 3 m/s, zrýchlenie: 10 m/s²
- Odolnosť voči horeniu: podľa UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
- Odolnosť voči olejom: podľa DIN EN 60811-2-1
- Špeciálne vlastnosti: vhodné pre ťažné reťaze; bez silikónu; bez látok ovplyvňujúcich zmáčavosť laku
- Počet káblových vývodov: 1
- Párovacie cykly: ≥ 100
- Pripojenie 1: Pripojenie 1
- Typ kódovania: A
- Port 2: Port 2
- Hrúbka steny izolácie: ≥ 0,21 mm (izolácia drôtu); cca. 0,50 mm (vonkajší plášť)
- Maximálny odpor vodiča: 58 Ω/km (pri 20 °C)
- PUR bezhalogénová čierna [PUR]: PUR bezhalogénová čierna [PUR]
- Bez halogénov: podľa DIN VDE 0472 časť 815
- Dynamická únosnosť (torz): Torz: ±180 °/m, Torzné cykly: ≥2000000, Torzná frekvencia: 35 cyklov/min.
- Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
- Materiál skrutky: Mosadz, poniklovaná
- Teplota okolia (prevádzka) (zástrčka/zásuvka): -25 °C ... 85 °C (zástrčka/zásuvka)
- Typ
SAC-3P-P12MS/ 1,5-PUR/P12FS
- Kategória výrobku
kábel pre senzor/aktor
- Strana pripojenia A
zástrčka M12, rovná
- Strana pripojenia B
zásuvka M12, rovná
- Počet pólov
3
- Dĺžka kábla
1.5 m
- Materiál plášťa
PUR
- Menovité napätie
250 V/AC
250 V/DC
- Vonkajší Ø
3.85 mm
- Farba kábla
čiernosivá (RAL 7021)
- Kódovanie
typ A
- Materiál kontaktu
CuSn
IP65
IP67
- Vlastnosti
bez halogénov
- Typ upevnenia
Push-Pull
- Číslo výrobcu
1223960
- Obsah
1 ks
- Priemer
3.85 mm
- Menovité napätie
250 V
- Tienený
nie
Na stiahnutie
Datasheet
Datasheet 3566927 Phoenix Contact SAC-3P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1223960, piny: 3, 1.5 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566927 Phoenix Contact SAC-3P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1223960, piny: 3, 1.5 m, 1 ks
Popis
Kábel senzora/akčného člena, 3-pólový, bezhalogénový PUR, čiernosivý RAL 7021, priama zástrčka M12, kódovanie: A, do priamej zásuvky M12, kódovanie: A, dĺžka kábla: 1,5 m
