Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks

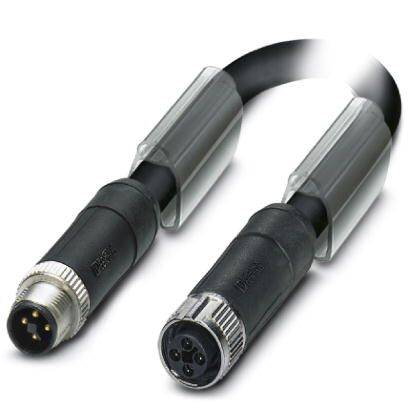

Čierno-strieborný kábel s dvoma okrúhlymi päťpólovými konektormi; vhodný pre audio alebo dátové pripojenia.

Ilustračný obrázok

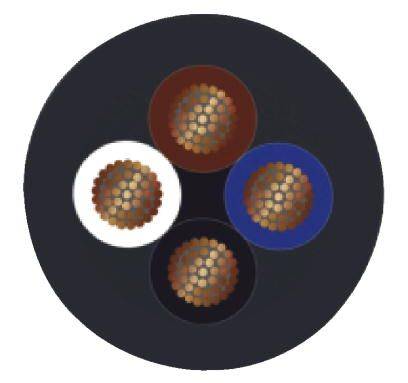

Priečny rez kábla so štyrmi farebnými vodičmi: biely, hnedý, modrý a čierny. Každý vodič pozostáva z hustých medených drôtov.

Technický výkres konektora s rozmermi: dĺžka 56,25 mm, priemer 16 mm, veľkosť závitu M12, vzdialenosť Ø15,9 mm.

Technický výkres konektora od spoločnosti Phoenix Contact. Dĺžka 53,2 mm, priemer 16 mm, závit M12, zobrazené detailné rozmery.

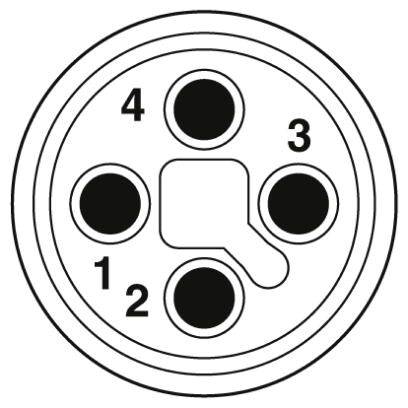

Schéma päťpólového konektora, kde sú kontaktné miesta očíslované od 1 do 4, pričom stredné kontaktné miesto má osobitý tvar.

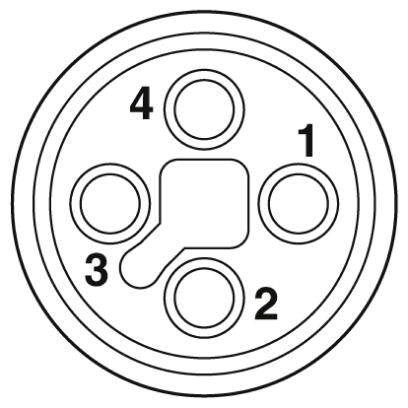

Okrúhla elektrická zástrčka so štyrmi očíslovanými miestami (1 až 4) znázorňuje schému zapojenia.

Diagram so štyrmi paralelným líniami. Každá línia spája počtom zodpovedajúce štvorce a polkruhy: 1 k 1, 4 k 4, 3 k 3, 2 k 2.

1/7

Ilustračný obrázok

Kategória výrobku

pripojovací kábel pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, rovná

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zásuvka M12, rovná

Počet pólov

Datasheety: (PDF)

2 Ks

Počet

Celkom (81,99 € / kus)

€

Už len 2 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: SAC-4P-M12MST/ 5,0-110/M12FST

Kategória výrobku: pripojovací kábel pre senzory - aktory

Prevedenie: zástrčka, rovná
zásuvka, rovná

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zásuvka M12, rovná

Počet pólov: 4

Dĺžka kábla: 5.00 m

Materiál plášťa: PVC

Menovité napätie: 63 V/DC

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Prierez pripojovacieho vodiča (max.): 1.5 mm²

Vonkajší Ø: 7.55 mm

Kódovanie: typ T

Materiál kontaktu: CuZn

Kontaktná plocha: Ni / Au

: IP65

Min. teplota: -25 °C

Max. teplota: +85 °C

Číslo výrobcu: 1089998

Obsah: 1 ks

Varianty(Všetky ceny sú s DPH)

Strana pripojenia B

Typ

Menovitý prúd - filter

Strana pripojenia A

Prevedenie

Počet pólov

Menovité napätie

Dĺžka kábla

Phoenix Contact SAC-4P-M12MST/ 1,0-110 pripojovací kábel pre senzory - aktory, 1089952, piny: 4, 1.00 m, 1 ks

Objednávacie číslo:2209110

kábel, otvorený koniec

SAC-4P-M12MST/ 1,0-110

12 A

zástrčka M12, rovná

zástrčka, rovná

63 V/DC

1.00 m

Phoenix Contact SAC-4P-M12MRT/ 1,0-110 pripojovací kábel pre senzory - aktory, 1089958, piny: 4, 1.00 m, 1 ks

Objednávacie číslo:2209114

kábel, otvorený koniec

SAC-4P-M12MRT/ 1,0-110

12 A

zástrčka M12, zahnutá

zástrčka, zahnutá

63 V/DC

1.00 m

Phoenix Contact SAC-4P-M12MRT/ 2,0-110 pripojovací kábel pre senzory - aktory, 1089961, piny: 4, 2.00 m, 1 ks

Objednávacie číslo:2209115

kábel, otvorený koniec

SAC-4P-M12MRT/ 2,0-110

12 A

zástrčka M12, zahnutá

zástrčka, zahnutá

63 V/DC

2.00 m

Phoenix Contact SAC-4P-M12MRT/ 5,0-110 pripojovací kábel pre senzory - aktory, 1089965, piny: 4, 5.00 m, 1 ks

Objednávacie číslo:2209116

kábel, otvorený koniec

SAC-4P-M12MRT/ 5,0-110

12 A

zástrčka M12, zahnutá

zástrčka, zahnutá

63 V/DC

5.00 m

Phoenix Contact SAC-4P-M12MRT/10,0-110 pripojovací kábel pre senzory - aktory, 1089968, piny: 4, 10.00 m, 1 ks

Objednávacie číslo:2209117

kábel, otvorený koniec

SAC-4P-M12MRT/10,0-110

12 A

zástrčka M12, zahnutá

zástrčka, zahnutá

63 V/DC

10.00 m

Phoenix Contact SAC-4P- 1,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089970, piny: 4, 1.00 m, 1 ks

Objednávacie číslo:2209118

zásuvka M12, rovná

SAC-4P- 1,0-110/M12FST

12 A

kábel, otvorený koniec

zásuvka, rovná

63 V/DC

1.00 m

Phoenix Contact SAC-4P- 2,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089971, piny: 4, 2.00 m, 1 ks

Objednávacie číslo:2209119

zásuvka M12, rovná

SAC-4P- 2,0-110/M12FST

12 A

kábel, otvorený koniec

zásuvka, rovná

63 V/DC

2.00 m

Phoenix Contact SAC-4P- 5,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089972, piny: 4, 5.00 m, 1 ks

Objednávacie číslo:2209120

zásuvka M12, rovná

SAC-4P- 5,0-110/M12FST

12 A

kábel, otvorený koniec

zásuvka, rovná

63 V/DC

5.00 m

Phoenix Contact SAC-4P-10,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089973, piny: 4, 10.00 m, 1 ks

Objednávacie číslo:2209121

zásuvka M12, rovná

SAC-4P-10,0-110/M12FST

12 A

kábel, otvorený koniec

zásuvka, rovná

63 V/DC

10.00 m

Phoenix Contact SAC-4P- 1,0-110/M12FRT pripojovací kábel pre senzory - aktory, 1089977, piny: 4, 1.00 m, 1 ks

Objednávacie číslo:2209122

kábel, otvorený koniec

SAC-4P- 1,0-110/M12FRT

12 A

zásuvka M12, zahnutá

zásuvka, zahnutá

63 V/DC

1.00 m

Na stiahnutie

Datasheet

Datasheet 2209128 Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209128 Phoenix Contact SAC-4P-M12MST/ 5,0-110/M12FST pripojovací kábel pre senzory - aktory, 1089998, piny: 4, 5.00 m, 1 ks
