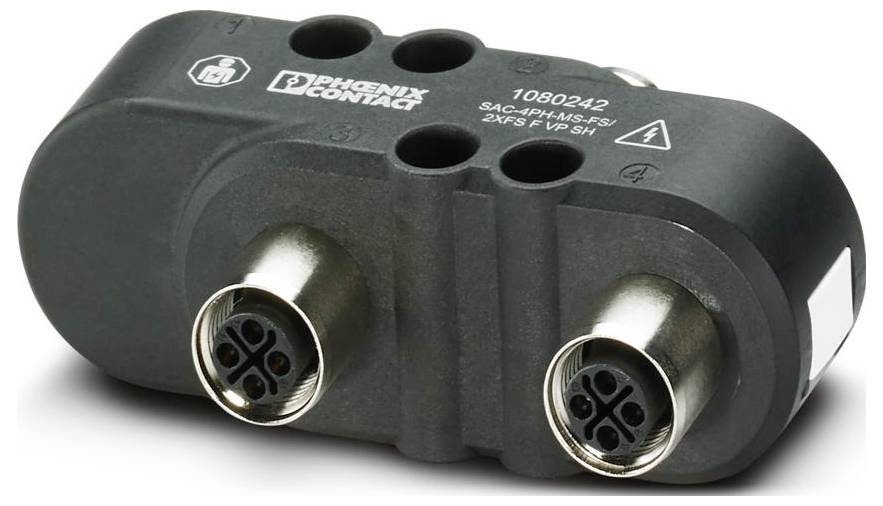

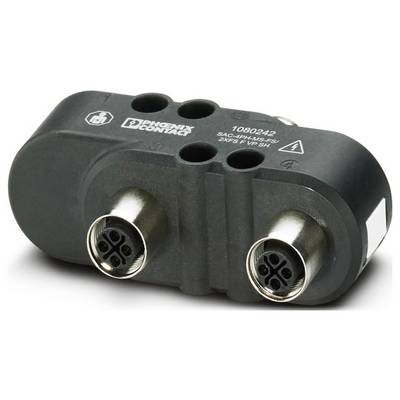

Phoenix Contact SAC-4PH-MS-FS/2XFS F VP SH H rozdeľovač, 1080242, piny: 4, 1 ks

Ilustračný obrázok

Kategória výrobku

H rozdeľovač

Prevedenie

H rozvodňa

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zásuvka M12, rovná

Počet pólov

Datasheety: (PDF)

Doručenie: Po 14. 9.

20 Ks

Počet

Celkom (139,99 € / kus)

139,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prevedenie: Rovné puzdro M12
Počet pólov: 4
Menovité napätie UN: 630 V AC
Šírka: 28 mm
výška 47 mm
Trieda horľavosti podľa UL 94: V0
Mechanické údaje: Mechanické údaje
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP65
Teplota okolia (prevádzka): -40 °C ... 85 °C (zástrčka/zásuvka)
Normy/predpisy: IEC 61076-2-111
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál tesnenia: NBR
Dĺžka: 80 mm
Materiál kontaktnej plochy: Au
Menovitý prúd IN: 16 A (pri 40 °C)
Materiál: CuZn (kolíkový kontakt); (zásuvkový kontakt)
Typ závitu: M12
Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
Štandardné označenie: Konektor M12
Indikátor stavu: nie
Použitie: Dodávka energie
Kódovanie: S
Indikátor stavu k dispozícii: nie
Materiál nosiča kontaktov: PBT
Tienené: áno
Počet káblových vývodov: 3
Zásuvné cykly:> 100
Pripojenie 1: Pripojenie 1
Typ kódovania: S
Port 2: Port 2
Vzdialenosť medzi stredmi: 35 mm
Materiál tela rukoväte: PBT
Materiál skrutky: Mosadz, poniklovaná
Port 3: Port 3

Druh obalu: Piece

Typ: SAC-4PH-MS-FS/2XFS F VP SH

Kategória výrobku: H rozdeľovač

Prevedenie: H rozvodňa

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zásuvka M12, rovná
zásuvka M12, rovná

Počet pólov: 4

Menovité napätie: 630 V/AC

Pripojenie: KONEKTOR

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: S

Materiál kontaktu: CuZn

Kontaktná plocha: zlato

: IP65

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 1080242

Obsah: 1 ks

Menovité napätie: 630 V

Tienený: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563184 Phoenix Contact SAC-4PH-MS-FS/2XFS F VP SH H rozdeľovač, 1080242, piny: 4, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563184 Phoenix Contact SAC-4PH-MS-FS/2XFS F VP SH H rozdeľovač, 1080242, piny: 4, 1 ks

Popis

H-rozbočovač, 4-pólový, tienený, priama zástrčka M12, kódovanie: S, na priamu zásuvku M12, kódovanie: S a priamu zásuvku M12, kódovanie: S, pre AC do 16 A/630 V, paralelný rozbočovač
