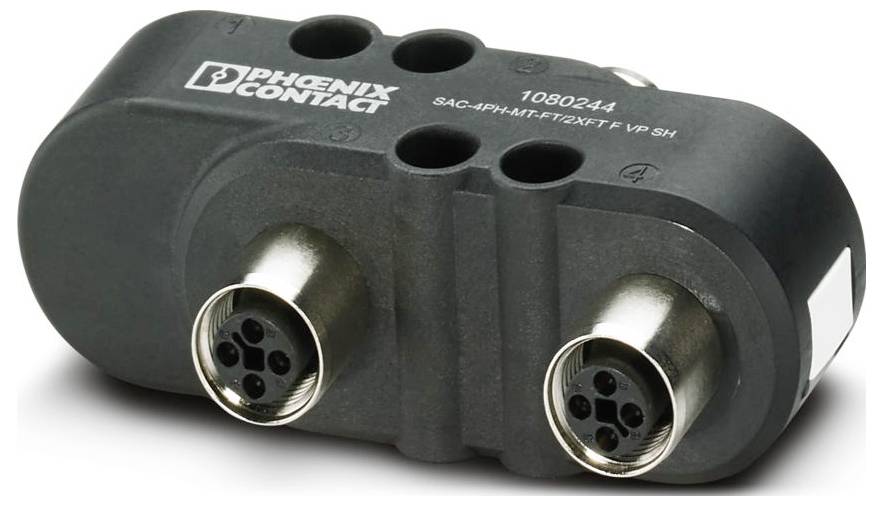

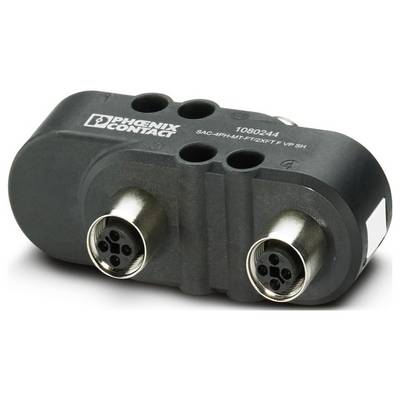

Phoenix Contact SAC-4PH-MT-FT/2XFT F VP SH 1080244, piny: 4, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
26 Ks
Počet
Celkom (134,99 € / kus)
€
Technické parametre
- Prevedenie: Rovné puzdro M12
- Počet pólov: 4
- Menovité napätie UN: 63 V DC
- Šírka: 28 mm
- výška 47 mm
- Trieda horľavosti podľa UL 94: V0
- Mechanické údaje: Mechanické údaje
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP65
- Teplota okolia (prevádzka): -40 °C ... 85 °C (zástrčka/zásuvka)
- Normy/predpisy: IEC 61076-2-111
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Materiál tesnenia: NBR
- Dĺžka: 80 mm
- Materiál kontaktnej plochy: Au
- Menovitý prúd IN: 16 A (pri 40 °C)
- Materiál: CuZn (kolíkový kontakt); (zásuvkový kontakt)
- Typ závitu: M12
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M12
- Indikátor stavu: nie
- Použitie: Dodávka energie
- Kódovanie: T
- Indikátor stavu k dispozícii: nie
- Materiál nosiča kontaktov: PBT
- Tienené: áno
- Počet káblových vývodov: 3
- Zásuvné cykly:> 100
- Pripojenie 1: Pripojenie 1
- Typ kódovania: T
- Port 2: Port 2
- Vzdialenosť medzi stredmi: 35 mm
- Materiál tela rukoväte: PBT
- Materiál skrutky: Mosadz, poniklovaná
- Port 3: Port 3
IP65
- Kódovanie
typ T
- Strana pripojenia A
zástrčka M12, rovná
- Strana pripojenia B
zásuvka M12, rovná
zásuvka M12, rovná
- Počet pólov
4
- Vlastnosti
tienený
- Typ závitu, šírka pripojenie
M12
- Menovité napätie
63 V/DC
- Menovité napätie
63 V
- Materiál kontaktu
CuZn
- Tienený
áno
Na stiahnutie
Datasheet
Datasheet 3563216 Phoenix Contact SAC-4PH-MT-FT/2XFT F VP SH 1080244, piny: 4, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563216 Phoenix Contact SAC-4PH-MT-FT/2XFT F VP SH 1080244, piny: 4, 1 ks
Popis
H-rozbočovač, 4-pólový, tienený, priama zástrčka M12, kódovanie: T, na priamu zásuvku M12, kódovanie: T a priamu zásuvku M12, kódovanie: T, pre DC do 16 A / 63 V, paralelný rozbočovač
