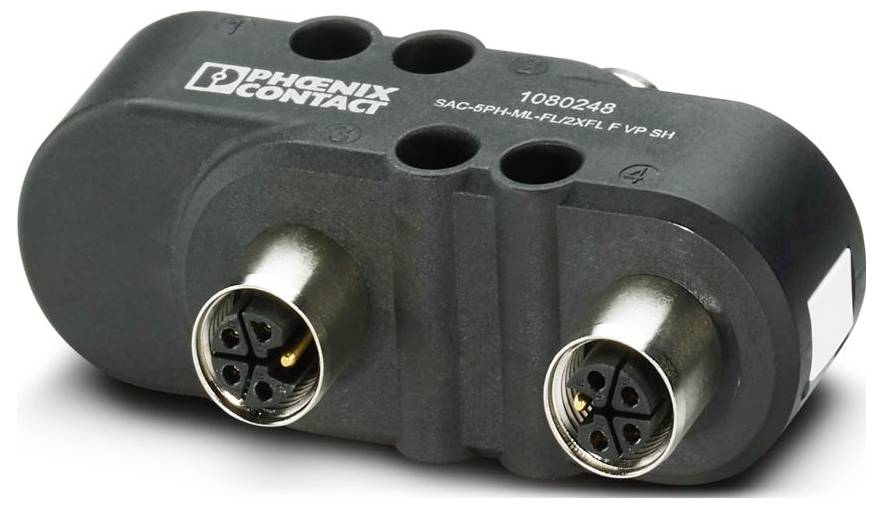

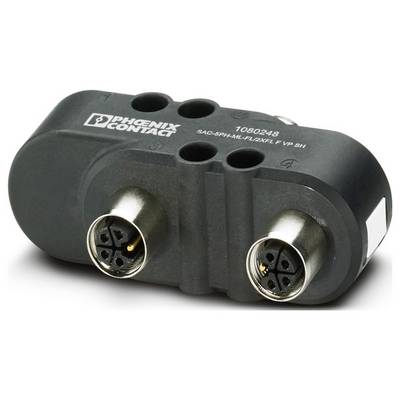

Phoenix Contact SAC-5PH-ML-FL/2XFL F VP SH H rozdeľovač, 1080248, piny: 5, 1 ks

Ilustračný obrázok

Kategória výrobku

H rozdeľovač

Prevedenie

H rozvodňa

Norma zástrčky

senzorika konektora

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zásuvka M12, rovná

Datasheety: (PDF)

Doručenie: St 29. 7.

107 Ks

Počet

Celkom (204,99 € / kus)

204,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prevedenie: Rovné puzdro M12
Počet pólov: 5
Menovité napätie UN: 63 V DC
Šírka: 28 mm
výška 47 mm
Trieda horľavosti podľa UL 94: V0
Mechanické údaje: Mechanické údaje
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP65
Teplota okolia (prevádzka): -40 °C ... 85 °C (zástrčka/zásuvka)
Normy/predpisy: IEC 61076-2-111
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál tesnenia: HNBR
Dĺžka: 80 mm
Materiál kontaktnej plochy: Au
Menovitý prúd IN: 16 A (pri 40 °C)
Materiál: CuZn (kolíkový kontakt); (zásuvkový kontakt)
Typ závitu: M12
Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
Štandardné označenie: Konektor M12
Indikátor stavu: nie
Použitie: Dodávka energie
Kódovanie: L
Indikátor stavu k dispozícii: nie
Materiál nosiča kontaktov: PBT
Tienené: áno
Počet káblových vývodov: 3
Cykly zapojenia:> 100
Pripojenie 1: Pripojenie 1
Typ kódovania: L
Port 2: Port 2
Vzdialenosť medzi stredmi: 35 mm
Materiál tela rukoväte: PBT
Materiál skrutky: Mosadz, poniklovaná
Port 3: Port 3

Typ: SAC-5PH-ML-FL/2XFL F VP SH

Kategória výrobku: H rozdeľovač

Prevedenie: H rozvodňa

Norma zástrčky: senzorika konektora

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zásuvka M12, rovná
zásuvka M12, rovná

Počet pólov: 5

Menovité napätie: 63 V/DC

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: L

Materiál kontaktu: CuZn

Kontaktná plocha: zlato

: IP65

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 85 °C

Číslo výrobcu: 1080248

Obsah: 1 ks

Menovité napätie: 63 V

Tienený: áno

Na stiahnutie

Datasheet

Datasheet 3563236 Phoenix Contact SAC-5PH-ML-FL/2XFL F VP SH H rozdeľovač, 1080248, piny: 5, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563236 Phoenix Contact SAC-5PH-ML-FL/2XFL F VP SH H rozdeľovač, 1080248, piny: 5, 1 ks

Popis

H-rozbočovač, 5-pólový, tienený, priama zástrčka M12, kódovanie: L, na priamu zásuvku M12, kódovanie: L a priamu zásuvku M12, kódovanie: L, pre DC do 16 A / 63 V, paralelný rozbočovač
