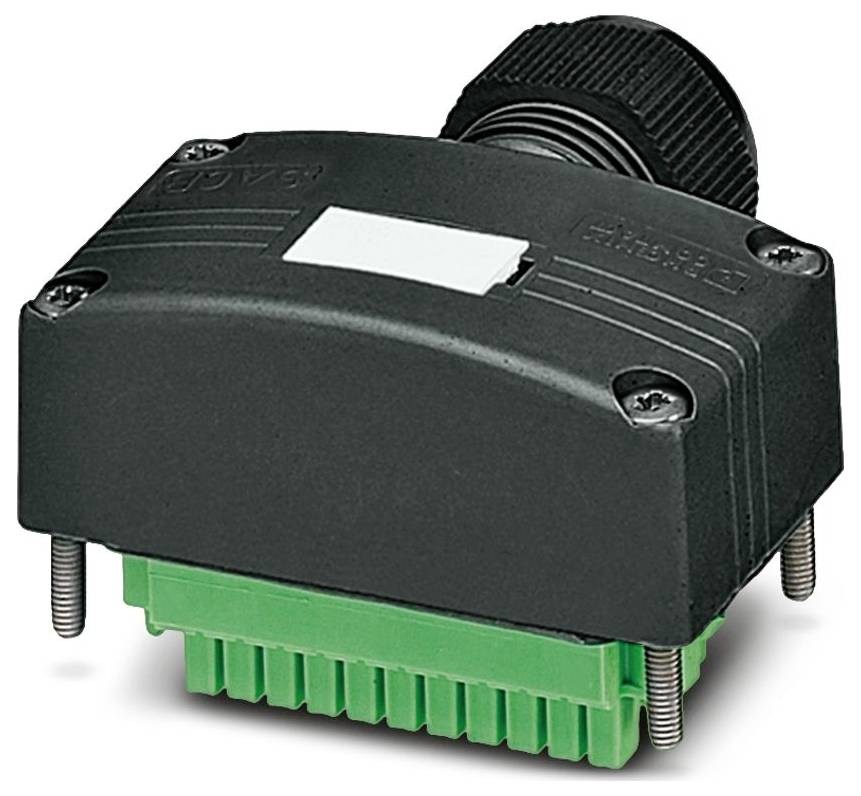

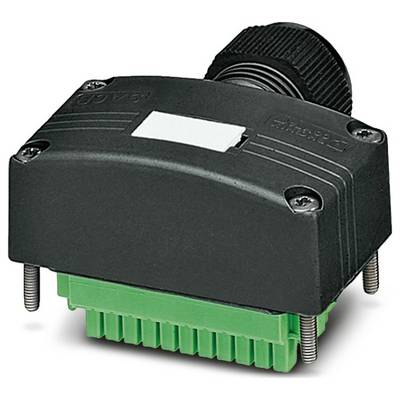

Phoenix Contact SACB-C-H180-6/12-10,0PUR SCO Prípojný nadstavec, 1516629, piny: 15, 10 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Prípojný nadstavec
Strana pripojenia A
M12
Počet pólov
15
Dĺžka kábla
10 m
Menovité napätie
120 V/AC
120 V/DC
Datasheety: (PDF)
26 Ks
Počet
Celkom (83,99 € / kus)
83,99 €
s DPH
Technické parametre
- Počet pólov: 15
- Menovité napätie UN: 120 V AC; 120 V DC
- Typ pripojenia: Zásuvné skrutkové pripojenie
- Šírka: 58 mm
- výška 21 mm
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP65; IP67; IP69K
- Teplota okolia (prevádzka): -30 °C ... 80 °C
- Dĺžka: 34 mm
- Vonkajší priemer kábla: 9,40 mm ±0,2 mm
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 10 m
- Prierez vodiča: 12 x 0,5 mm² (signálový vodič); 3 x 1 mm² (silový vodič)
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Vonkajší plášť, farba: čierna RAL 9005
- Použitie: Skrinka senzora/akčného člena
- Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám
- LED: nie
- Skúšobné napätie: 2000 V
- Počet slotov: 6
- Celkový menovitý prúd: 10 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 4 A
- Typ pripojenia senzora/akčného člena: Zásuvka M12
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = biela; 1 / 2 (B) = zelený; 2 / 4 (A) = žltý; 2 / 2 (B) = červený; 3 / 4 (A) = žltý; 3 / 2 (B) = biely; 4 / 4 (A) = zelený; 4 / 2 (B) = biely; 5 / 4 (A) = biely; 5 / 2 (B) = biely; 6 / 4 (A) = biely; 6 / 2 (B) = biely; 1-6 / 1 (+120V) = biely; 1-6 / 3 (0V) = biely; 1-6 / 5 (pe) = zelený
- Indikátor stavu k dispozícii: nie
- Materiál kontaktnej strany hlavného kábla: zliatina medi
- Materiál kontaktnej plochy na strane hlavného kábla: pozlátený
- Uťahovací moment pre skrutku krytu: 0,35 Nm
- Materiál kontaktného nosiča kábla kufra: PA
- PUR/PVC čierna [PUR]: PUR/PVC čierna [PUR]
- Hmotnosť šnúry: 150,9 kg/km
- Štýl UL AWM: 20549
- Tienené: nie
- Typ kábla: PUR/PVC čierny [PUR]
- Konštrukcia vodiča signálneho kábla: 28 x 0,15 mm
- Signálny vodič AWG: 20
- Konštrukcia vodičov napájania: 56x 0,15 mm
- Napájanie AWG: 17
- Priemer vodiča vrátane izolácie: 1,5 mm ±0,1 mm (signálový vodič); 2,1 mm ±0,1 mm (silový vodič)
- Materiál izolácie drôtu: PVC
- Jednožilový vodič, farba: hnedá, modrá, zelená/žltá, biela, zelená, žltá, sivá, ružová, červená, sivá/ružová, červená/modrá, biela/zelená, hnedá/zelená, biela/žltá, žltá/hnedá
- Celkové splietanie: Žily splietané vo vrstvách
- Menovité napätie kábla: 300 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 7,5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Minimálny polomer ohybu, trvalo nainštalovaný: 71 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 94 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 1 500 000, polomer ohybu: 94 mm, dráha pohybu: 2 m, rýchlosť pohybu: 2 m/s
- Odolnosť voči horeniu: DIN EN 50265
- Odolnosť voči oleju: podľa VDE 0472 časť 803
- Špeciálne vlastnosti: bez silikónu
- Hrúbka steny izolácie: ≥ 0,15 mm (vnútorný plášť); ≥ 0,76 mm (vonkajší plášť)
- Typ
SACB-C-H180-6/12-10,0PUR SCO
- Kategória výrobku
Prípojný nadstavec
- Strana pripojenia A
M12
- Počet pólov
15
- Dĺžka kábla
10 m
- Materiál plášťa
PUR
- Menovité napätie
120 V/AC
120 V/DC
- Menovitý prúd
10 A
- Menovitý prúd - filter
10 A
- Vonkajší Ø
9.40 mm
- Pripojenie
zasúvacie skrutková prípojka
- Typ závitu, šírka pripojenie
M12
- Farba kábla
čierna (RAL 9005)
IP65
IP67
IP69K
- Číslo výrobcu
1516629
- Obsah
1 ks
- Priemer
9.40 mm
- Hĺbka
34 mm
- V
21 mm
- Šírka
58 mm
- Farba púzdra
čierna
- Prevádzkové napätie
120 V
- Menovité napätie
120 V
Na stiahnutie
Datasheet
Datasheet 3569097 Phoenix Contact SACB-C-H180-6/12-10,0PUR SCO Prípojný nadstavec, 1516629, piny: 15, 10 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3569097 Phoenix Contact SACB-C-H180-6/12-10,0PUR SCO Prípojný nadstavec, 1516629, piny: 15, 10 m, 1 ks
Popis
Kryt pripojenia, použitie: skrinka senzora/akčného člena, typ pripojenia: kovová zásuvka M12, počet zásuviek: 6, konfigurácia zásuviek: dvojitá, indikátor stavu: nie; pripojenie k hlavnej linke: zásuvná skrutková svorka 180°, PUR/PVC, dĺžka kábla: 10 m, tienenie: nie
