Phoenix Contact SACB-PT-H180- 8/3-M8 HD Prípojný nadstavec, 1197657, piny: 3, 1 ks

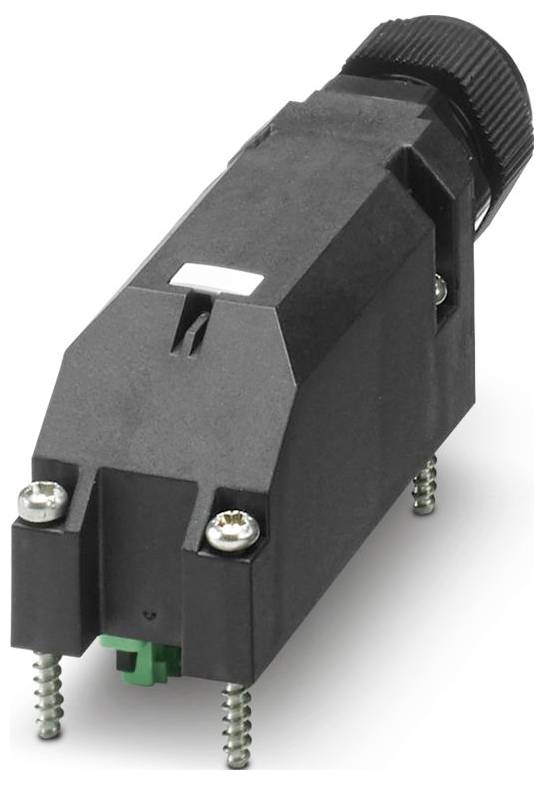

Ilustračný obrázok

Kategória výrobku

Prípojný nadstavec

Strana pripojenia A

Počet pólov

Menovité napätie

24 V/DC

Menovitý prúd

8 A

Datasheety: (PDF)

Doručenie: St 29. 7.

116 Ks

Počet

Celkom (19,99 € / kus)

19,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Počet pólov: 3
Menovité napätie UN: 24 V DC
Typ pripojenia: zásuvný pružinový konektor
Materiál puzdra: PBT
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP67
Teplota okolia (prevádzka): -25 °C ... 80 °C
Materiál tesnenia: CR/NBR
Vonkajší priemer kábla: 6 mm ... 12 mm
Pripojenie vodiča: Pripojenie vodiča
Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
Použitie: Štandardné
Počet slotov: 8
Maximálne prevádzkové napätie Umax: 30 V DC
Celkový menovitý prúd: 8 A
Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
Menovitý prúd na slot: 2 A
Typ pripojenia senzora/akčného člena: Zásuvka M8
Priradenie pripojenia: Priradenie pripojenia
Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 / 4;1-8 / 1 (+24V) = UN;1-8 / 3 (0V) = 0V
Indikátor stavu k dispozícii: nie
Materiál kontaktnej strany hlavného kábla: zliatina medi
Materiál kontaktnej plochy na strane hlavného kábla: pocínovaný
Prierez flexibilného signálneho kábla: 0,2 mm² ... 1,5 mm²
Prierez flexibilného napájacieho pripojenia: 0,2 mm² ... 1,5 mm²
Prierez flexibilného signálneho kábla AWG: 24 ... 16
Prierez flexibilného pripojenia napájacieho zdroja AWG: 24 ... 16
Dĺžka odizolovania signálneho vodiča: 10 mm
Dĺžka odizolovania plášťa: 70 mm (hlavný kábel)
Uťahovací moment pre skrutku krytu: 1 Nm
Materiál kontaktného nosiča kábla kufra: PA
Veľkosť kľúča pre prevlečnú maticu: 24 mm
Veľkosť kľúča na poistné matice: 24 mm
Materiál káblovej priechodky: PA 6 (káblová priechodka)

Typ: SACB-PT-H180- 8/3-M8 HD

Kategória výrobku: Prípojný nadstavec

Strana pripojenia A: M8

Počet pólov: 3

Menovité napätie: 24 V/DC

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Vonkajší Ø: 6 mm
12 mm

Pripojenie: nástrčná pružinová svorka

Typ závitu, šírka pripojenie: M8

: IP67

Číslo výrobcu: 1197657

Obsah: 1 ks

Ø kábla do: 12 mm

Ø kábla od: 6 mm

Priemer kábla (rozsah): 6 - 12 mm

Prevádzkové napätie: 24 V

Na stiahnutie

Datasheet

Datasheet 3565976 Phoenix Contact SACB-PT-H180- 8/3-M8 HD Prípojný nadstavec, 1197657, piny: 3, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3565976 Phoenix Contact SACB-PT-H180- 8/3-M8 HD Prípojný nadstavec, 1197657, piny: 3, 1 ks

Popis

Kryt pripojenia, Použitie: Štandardný, Typ pripojenia: Kovová zásuvka M8, Počet zásuvných drážok: 8, Počet pólov: 3, Konfigurácia zásuvných drážok: jednoduchá, Indikátor stavu: nie, Univerzálny; Pripojenie hlavného vedenia: zásuvný pružinový konektor 180°, Tienenie: nie
