Phoenix Contact SACC-CI-M12FSY-8P SMD SH-SP sada predlôh, 1418638, piny: 8, 5 ks

Čierny, guľatý zástrčkový konektor s viacerými otvormi, obklopený strieborným kovovým prstencom. V hornej časti sú viditeľné dva pripájacie body.

Ilustračný obrázok

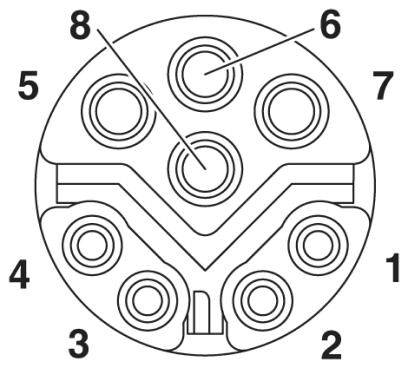

Schéma elektrickej schémy s ôsmimi očíslovanými kontaktmi usporiadanými do kruhu, zvýraznené sú kontakty 8 a 6.

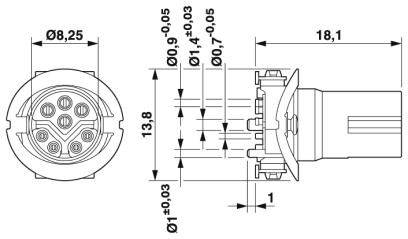

Technický výkres konektora s rozmermi v milimetroch. Zobrazuje pohľad spredu a z boku.

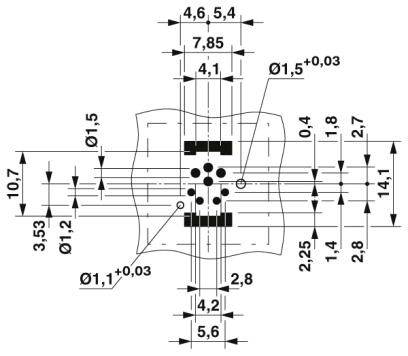

Technický výkres mechanickej súčiastky s presnými rozmermi v milimetroch. Zobrazuje priemer, vzdialenosti a tolerancie.

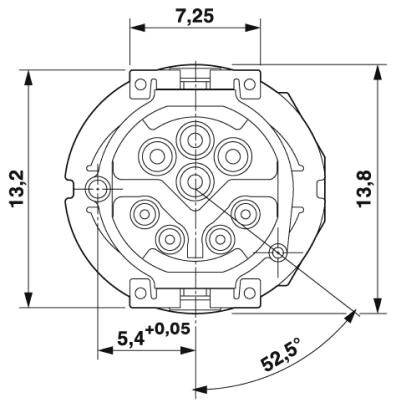

'Technický výkres konektora s rozmermi: priemer 52,5°, výška 13,2, šírka 13,8, vzdialenosť 7,25, tolerancia 5,4+0,05.'

1/5

Ilustračný obrázok

Kategória výrobku

sada predlôh

Prevedenie

zásuvka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

zásuvka M12, rovná

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

3 Set(y)

Počet (Veľkosť balenia 5 ks)

Set(y)

Celkom (28,00 € / kus)

139,99 €

s DPH

Doprava zadarmo

Už len 3 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Typ: SACC-CI-M12FSY-8P SMD SH-SP

Kategória výrobku: sada predlôh

Prevedenie: zásuvka, rovná

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, rovná

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Pripojenie: SMD

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Materiál kontaktu: CuZn

Kontaktná plocha: au

: IP67

Min. teplota: -25 °C

Max. teplota: +105 °C

Číslo výrobcu: 1418638

Obsah: 5 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Strana pripojenia A

Prevedenie

Počet pólov

Menovité napätie

Typ závitu, šírka pripojenie

Phoenix Contact SACC-CI-M12FSY-8P SMD SH-SP sada predlôh, 1418638, piny: 8, 5 ks

Objednávacie číslo:2137606

Tento produkt

SACC-CI-M12FSY-8P SMD SH-SP

6 A

zásuvka M12, rovná

zásuvka, rovná

30 V

M12

Phoenix Contact SACC-CIP-M8FS-3P SMD-SP sada predlôh, 1418658, piny: 3, 5 ks

Objednávacie číslo:2136528

SACC-CIP-M8FS-3P SMD-SP

3 A

zásuvka M8, rovná

zásuvka, rovná

60 V

Phoenix Contact SACC-CIP-M8FS-4P SMD-SP sada predlôh, 1418660, piny: 4, 5 ks

Objednávacie číslo:2136535

SACC-CIP-M8FS-4P SMD-SP

3 A

zásuvka M8, rovná

zásuvka, rovná

60 V

Phoenix Contact SACC-CIP-M12FS-4P SMD SH-SP sada predlôh, 1418629, piny: 4, 5 ks

Objednávacie číslo:2136536

SACC-CIP-M12FS-4P SMD SH-SP

4 A

zásuvka M12, rovná

zásuvka, rovná

250 V

Phoenix Contact SACC-CIP-M12MS-8P SMD SH-SP sada predlôh, 1418649, piny: 8, 5 ks

Objednávacie číslo:2136619

SACC-CIP-M12MS-8P SMD SH-SP

2 A

zástrčka M12, rovná

zástrčka, rovná

30 V

Phoenix Contact SACC-CIP-M12MS-5P SMD-SP sada predlôh, 1418647, piny: 5, 5 ks

Objednávacie číslo:2136620

SACC-CIP-M12MS-5P SMD-SP

4 A

zástrčka M12, rovná

zástrčka, rovná

60 V

M12

Phoenix Contact SACC-CIP-M12FS-8P SMD SH-SP sada predlôh, 1418636, piny: 8, 5 ks

Objednávacie číslo:2136697

SACC-CIP-M12FS-8P SMD SH-SP

2 A

zásuvka M12, rovná

zásuvka, rovná

30 V

M12

Phoenix Contact SACC-CIP-M8FS-6P SMD-SP sada predlôh, 1418663, piny: 6, 5 ks

Objednávacie číslo:2136822

SACC-CIP-M8FS-6P SMD-SP

1.5 A

zásuvka M8, rovná

zásuvka, rovná

30 V

Phoenix Contact SACC-CIP-M12MS-4P SMD-SP sada predlôh, 1418643, piny: 4, 5 ks

Objednávacie číslo:2136823

SACC-CIP-M12MS-4P SMD-SP

4 A

zástrčka M12, rovná

zástrčka, rovná

250 V

M12

Phoenix Contact SACC-CI-M12FSX-8P SMD SH-SP sada predlôh, 1418637, piny: 8, 5 ks

Objednávacie číslo:2136934

SACC-CI-M12FSX-8P SMD SH-SP

500 mA

zásuvka M12, rovná

zásuvka, rovná

50 V/AC

M12
