Phoenix Contact SACC-E-M12MSS-4P-M16XL/0,5 PE 1411607 guľatý konektor DIN, 1 ks

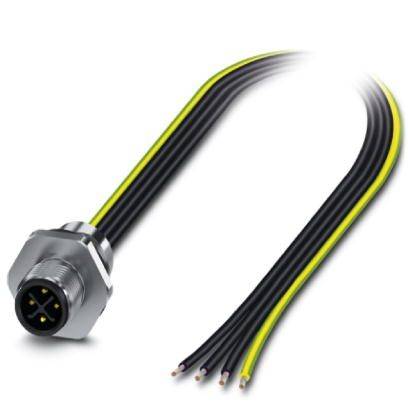

Kovový konektor so štyrmi žltými a čiernymi káblami, ktoré sa tiahnu z jeho zadnej strany. Používa sa na elektronické prepojenia.

Ilustračný obrázok

Diagram znázorňuje štyri horizontálne línie: 1, 2, 3 majú označenie 'BK' s numerickým identifikátorom. 'PE' zodpovedá 'GN/YE'. Prepojenia smerujú doprava.

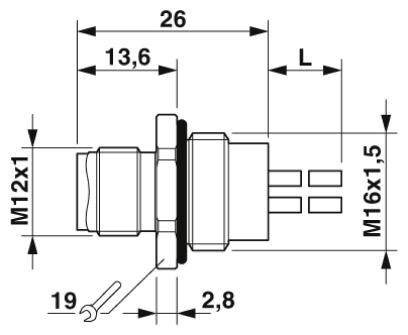

Technický výkres konektora s rozmermi: dĺžka 26 mm, M12x1, M16x1,5 závit; vzdialenosť 13,6 mm, 19-mm komponent.

Diagram zobrazuje štyri horizontálne línie: čísla 1, 2, 3 označené ako 'BK' a 'PE' označené ako 'GN/YE'.

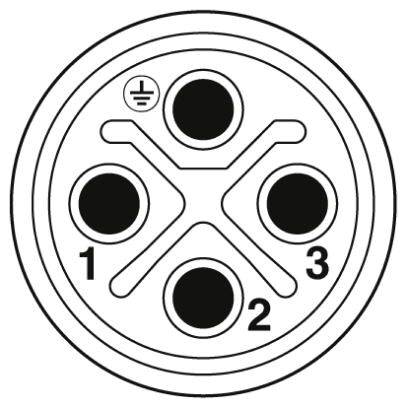

Diagram konektora so štyrmi očíslovanými pinmi (1 až 3), so symbolom uzemnenia a krížovými vedeniami vodiča.

1/5

Ilustračný obrázok

Kategória výrobku

guľatý konektor DIN

Prevedenie

zástrčka

Počet kontaktov

Pripojenie

kábel, otvorené konce

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Po 14. 9.

96 Ks

Počet

Celkom (25,99 € / kus)

25,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Párovacie cykly:>100
Materiál nosiča kontaktu: PA
Trieda horľavosti podľa UL 94: V0
Kategória prepätia: III
Stupeň znečistenia: 3
Bez halogénov: áno
Materiálové tesnenie: FKM
Dĺžka kábla: 0,5 m
Izolačný odpor: ≥ 100 MΩ
Kódovanie: S - Výkon
Štandardy / predpisy: Konektor M12 podľa IEC 61076-2-111
Vrúbkovaný materiál: zliatina zinku, poniklovaná
Typ kábla: lanko UL / cUL
Farby vodičov: čierna 1, čierna 2, čierna 3, zelená / žltá

Typ: SACC-E-M12MSS-4P-M16XL/0,5 PE

Kategória výrobku: guľatý konektor DIN

Prevedenie: zástrčka

Počet kontaktov: 4

Pripojenie: kábel, otvorené konce

Obsah: 1 ks

Max. teplota: +85 °C

Min. teplota: -25 °C

Spôsob upevnenia: Montáž na prednú stenu M16 x 1,5

Materiál kontaktu: CuZn

Číslo výrobcu: 1411607

Pólov: 4

: IP67

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209187 Phoenix Contact SACC-E-M12MSS-4P-M16XL/0,5 PE 1411607 guľatý konektor DIN, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209187 Phoenix Contact SACC-E-M12MSS-4P-M16XL/0,5 PE 1411607 guľatý konektor DIN, 1 ks

Popis

Pre kompaktné zariadenia: prenos vysokého výkonu na malom priestore. Jednoduchá montáž, optimalizovaný obrys plášťa XL pomocou kľúča veľkosti 19. Obmedzenie mechanického uťahovania pre dlhodobo stabilné tesnenie. Vopred zložené z prameňov na okamžité použitie. K dispozícii sú zostavy a dĺžky prameňov špecifické pre zákazníka. Črepníkové na strane prameňa pre optimálnu tesnosť. Pre vysokú bezpečnosť prenosu: pripojenie tienenia k puzdru pomocou voliteľnej matice EMC.

Tento text bol preložený strojovo.
