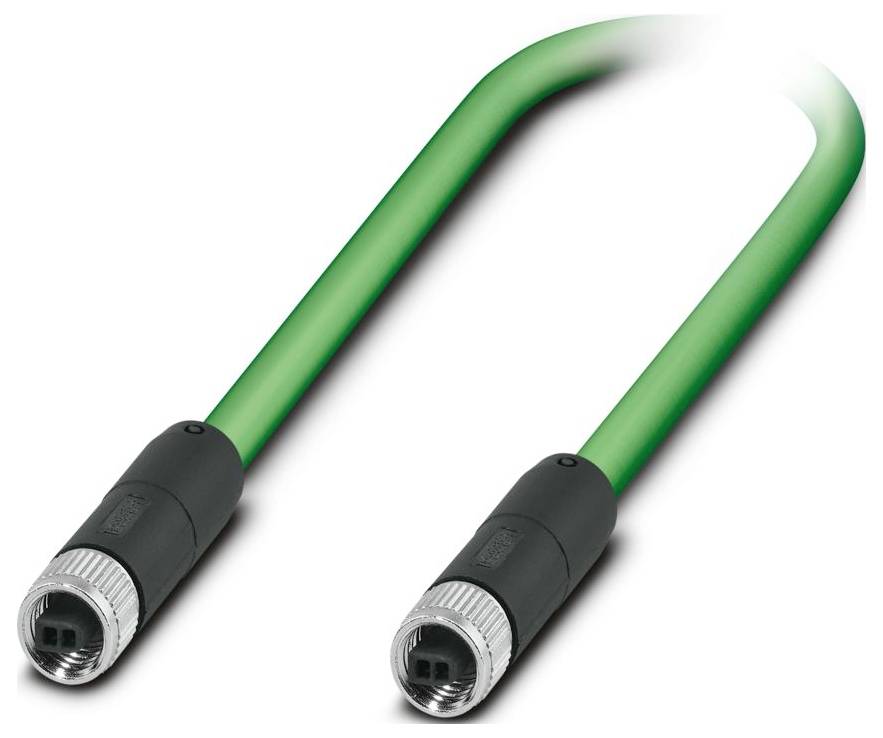

Phoenix Contact SPE-T1-M8FSF/2,0-99B/M8FSF spojovací kábel, 1217320, piny: 2, 2 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spojovací kábel
Norma zástrčky
ethernet
Strana pripojenia A
zásuvka M8, rovná
Strana pripojenia B
zásuvka M8, rovná
Počet pólov
2
Datasheety: (PDF)
6 Ks
Počet
Celkom (45,99 € / kus)
45,99 €
s DPH
Už len 6 Ks skladom!
Technické parametre
- Počet pólov: 2
- Menovité napätie UN: 72 V DC
- Uťahovací moment: 0,2 Nm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP65; IP67
- Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -25 °C ... 80 °C (kábel, flexibilná inštalácia); -25 °C ... 80 °C (počas inštalácie)
- Normy/predpisy: IEC 63171-5
- Poznámka: T1-SPE
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 3
- Materiál tesnenia: FKM
- Materiál kontaktnej plochy: Ni/Au
- Vonkajší priemer kábla: 5,50 mm ±0,1 mm
- Zbernicový systém: Ethernet
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 2 m
- Prierez vodiča: 2x 0,34 mm²
- Tienenie: Pokročilá technológia tienenia
- Štandardné označenie: Konektor M8
- Indikátor stavu: nie
- Vonkajší plášť, farba: zelená
- Použitie: Štandardné
- Prenosové médium: meď
- Izolačný odpor: ≥ 5 GΩ*km
- Kontaktný materiál: Cu
- Priradenie pripojenia: Priradenie pripojenia
- Indikátor stavu k dispozícii: nie
- Materiál nosiča kontaktov: PP
- UL AWM štýl: 20233 (80 °C / 300 V)
- Tienené: áno
- Typ kábla: Jednopárový Ethernet PUR flexibilný zelený [99B]
- Signálny vodič AWG: 22
- Priemer drôtu vrátane izolácie: 1,6 mm
- Materiál na izoláciu vodičov: penový PE
- Jednoduchý vodič, farba: biela, modrá
- Celkové splietanie: 1 pár s výplňami splietanými pozdĺžne
- Menovité napätie kábla: ≤ 100 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
- Minimálny polomer ohybu, flexibilne položený: 8 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 22 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 44 mm
- Odolnosť proti ohňu: podľa IEC 60332-1-2; UL 1581, oddiel 1061 (Káblový plameň); podľa CSA FT1
- Odolnosť voči olejom: podľa DIN EN 60811-404
- Počet káblových vývodov: 1
- Párovacie cykly: ≥ 100
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: podľa IEC 60754-1
- Konštrukcia vodiča: 1 x 2 x AWG 22/7, S/FTP
- Optické pokrytie obrazovky: 90 %
- Odpor slučky: ≤ 120,00 Ω/km
- Charakteristická impedancia: 100 Ω ± 5 Ω (pri 100 MHz)
- Skúšobné napätie vodič/vodič: 2000 V (50 Hz, 1 min.)
- Skúšobné napätie vodiča/tienenia: 2000,00 V (50 Hz, 1 min.)
- M8: M8
- Jednopárový Ethernet PUR flexibilný zelený [99B]: Jednopárový Ethernet PUR flexibilný zelený [99B]
- Splietanie párov: 2 vodiče na pár
- Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
- Materiál skrutky: Zinkový odliatok, poniklovaný
- Typ senzora: Jednopárový Ethernet
- Typ/kategória signálu: Jednopárový Ethernet CAT B (IEC 63171)
- Prenosová rýchlosť: až 1 Gbit/s
- Rozmerový výkres: Schéma pinov Jednopárový Ethernet, 2-pinový
- Prevedenie: Zásuvka M8, priama, 2-pinová, tienená (Advanced Shielding Technology), kódovanie: SPE
- Kontakt | Farba (označenie signálu) | Kontakt (voliteľný): 1 | Biely (RX/TX+) | 1; 2 | Butánový (RX/TX-) | 2
- Typ
SPE-T1-M8FSF/2,0-99B/M8FSF
- Kategória výrobku
spojovací kábel
- Norma zástrčky
ethernet
- Strana pripojenia A
zásuvka M8, rovná
- Strana pripojenia B
zásuvka M8, rovná
- Počet pólov
2
- Dĺžka kábla
2 m
- Materiál plášťa
PUR
- Menovité napätie
72 V/DC
- Vonkajší Ø
5.50 mm
- Farba kábla
zelená
- Materiál kontaktu
meď
IP65
IP67
- Vlastnosti
bez halogénov
tienený
- Číslo výrobcu
1217320
- Obsah
1 ks
- Priemer
5.50 mm
- Menovité napätie
72 V
- Tienený
áno
Na stiahnutie
Datasheet
Datasheet 3566652 Phoenix Contact SPE-T1-M8FSF/2,0-99B/M8FSF spojovací kábel, 1217320, piny: 2, 2 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566652 Phoenix Contact SPE-T1-M8FSF/2,0-99B/M8FSF spojovací kábel, 1217320, piny: 2, 2 m, 1 ks
Popis
Sieťový kábel, jednopárový Ethernet CAT B (1 GBit/s), 2-pinový, bezhalogénový PUR, zelený, tienený (Advanced Shielding Technology), priama samica M8-SPE / IP67, k priamej samici M8-SPE / IP67, dĺžka kábla: 2 m
