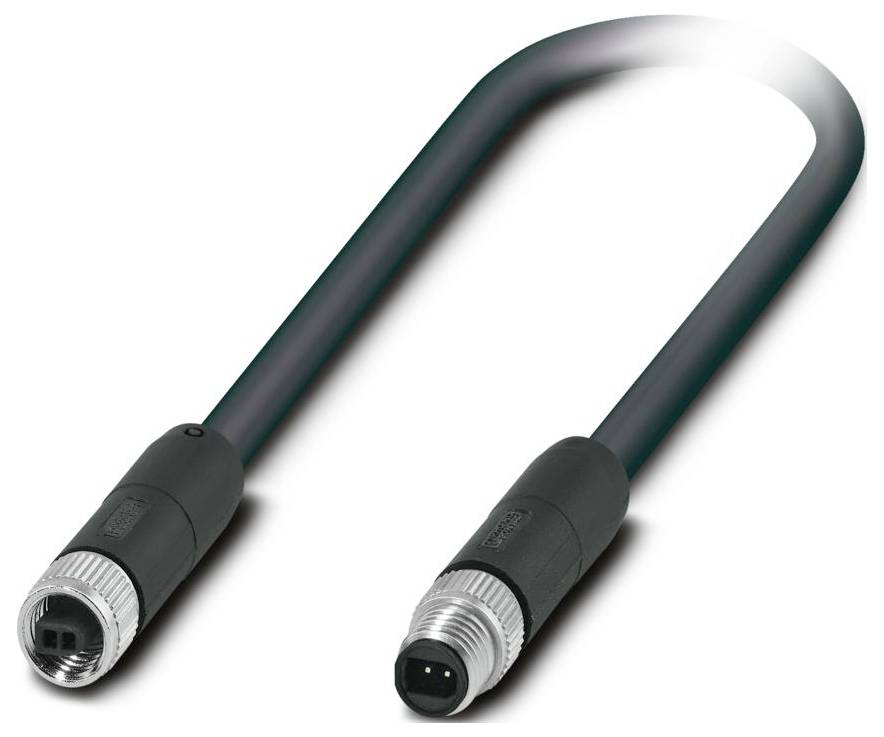

Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF spojovací kábel, 1217524, piny: 2, 2 m, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spojovací kábel
Prevedenie
Rovná zástrčka na rovnú spojku
Norma zástrčky
ethernet
Strana pripojenia A
zástrčka M8, rovná
Strana pripojenia B
zásuvka M8, rovná
Datasheety: (PDF)
2 Ks
Počet
Celkom (49,99 € / kus)
49,99 €
s DPH
Už len 2 Ks skladom!
Technické parametre
- Počet pólov: 2
- Menovité napätie UN: 72 V DC
- Uťahovací moment: 0,2 Nm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP65; IP67
- Teplota okolia (prevádzka): -20 °C ... 80 °C (kábel, pevná inštalácia)
- Normy/predpisy: IEC 63171-5
- Poznámka: T1-SPE
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 3
- Materiál tesnenia: FKM
- Materiál kontaktnej plochy: Ni/Au
- Vonkajší priemer kábla: 5,10 mm ±0,2 mm
- Zbernicový systém: Ethernet
- Vonkajší plášť, materiál: PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 2 m
- Prierez vodiča: 2x 0,34 mm²
- Tienenie: Pokročilá technológia tienenia
- Štandardné označenie: Konektor M8
- Indikátor stavu: nie
- Vonkajší plášť, farba: čierna
- Použitie: Štandardné
- Prenosové médium: meď
- Izolačný odpor: ≥ 5 GΩ*km
- Kontaktný materiál: Cu
- Priradenie pripojenia: Priradenie pripojenia
- Indikátor stavu k dispozícii: nie
- Materiál nosiča kontaktov: PP
- Typ UL AWM: 2095 (80 °C / 300 V)
- Tienené: áno
- Typ kábla: Jednopárový Ethernet PVC flexibilný čierny [97B]
- Štruktúra vodiča signálneho vedenia: 7x
- Signálny vodič AWG: 22
- Priemer drôtu vrátane izolácie: 1,65 mm
- Materiál na izoláciu vodičov: penový PE
- Jednoduchý vodič, farba: biela, modrá
- Hrúbka vonkajšej steny: 0,55 mm
- Celkové splietanie: 1 pár s výplňami splietanými pozdĺžne
- Menovité napätie kábla: 300 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 21 mm
- Odolnosť voči horeniu: podľa FT-2
- Počet káblových vývodov: 1
- Párovacie cykly: ≥ 100
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Maximálny odpor vodiča: ≤ 59,4 Ω/km
- Konštrukcia vodiča: 1 x 2 x AWG 22/7, S/FTP
- Optické pokrytie obrazovky: 80 %
- Charakteristická impedancia: 100 Ω ± 15 Ω (pri 20 MHz)
- M8: M8
- Splietanie párov: 2 vodiče na pár
- Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
- Materiál skrutky: Zinkový odliatok, poniklovaný
- Typ senzora: Jednopárový Ethernet
- Typ/kategória signálu: Jednopárový Ethernet CAT B (IEC 63171)
- Prenosová rýchlosť: až 10 Mbit/s
- Rozmerový výkres: Schéma pinov Jednopárový Ethernet, 2-pinový
- Prevedenie: Zásuvka M8, priama, 2-pinová, tienená (Advanced Shielding Technology), kódovanie: SPE
- Kontakt | Farba (označenie signálu) | Kontakt (voliteľný): 1 (zástrčka) | WH (RX/TX+) | 1 (zásuvka); 2 (zástrčka) | BU (RX/TX-) | 2 (zásuvka)
- Jednopárový Ethernet PVC flexibilný čierny [97B]: Jednopárový Ethernet PVC flexibilný čierny [97B]
- Typ
SPE-T1-M8MSM/2,0-97B/M8FSF
- Kategória výrobku
spojovací kábel
- Prevedenie
Rovná zástrčka na rovnú spojku
- Norma zástrčky
ethernet
- Strana pripojenia A
zástrčka M8, rovná
- Strana pripojenia B
zásuvka M8, rovná
- Počet pólov
2
- Dĺžka kábla
2 m
- Materiál plášťa
PVC
- Menovité napätie
72 V/DC
- Vonkajší Ø
5.10 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Typ závitu, šírka pripojenie
M8
- Typ závitu, pripojenie kábla a montáž
M8
- Farba kábla
čierna
- Materiál kontaktu
meď
- Kontaktná plocha
Ni / Au
IP65
IP67
- Vlastnosti
tienený
- Min. teplota
-20 °C
- Max. teplota
80 °C
- Číslo výrobcu
1217524
- Obsah
1 ks
- Priemer
5.10 mm
- Ø kábla do
5.10 mm
- Priemer kábla (rozsah)
5.10 mm (max)
- Menovité napätie
72 V
- Tienený
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3566666 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF spojovací kábel, 1217524, piny: 2, 2 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566666 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8FSF spojovací kábel, 1217524, piny: 2, 2 m, 1 ks
Popis
Sieťový kábel, jednopárový Ethernet CAT A (10 Mbps), 2-pinový, PVC, čierny, tienený (Advanced Shielding Technology), priama zástrčka M8-SPE / IP67 do priamej zásuvky M8-SPE / IP67, dĺžka kábla: 2 m
