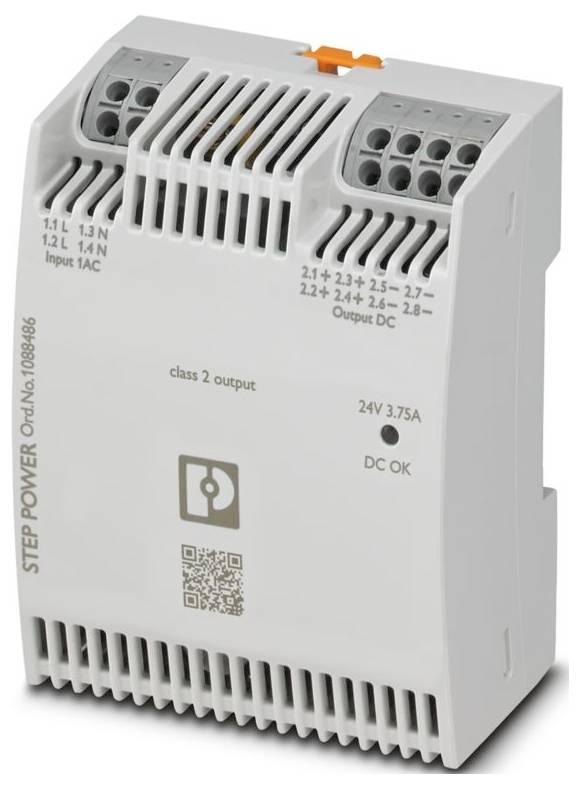

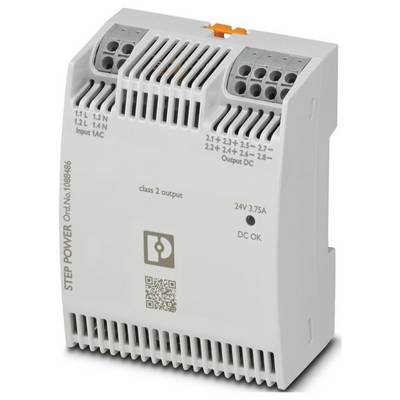

Phoenix Contact STEP3-PS/1AC/24DC/3.75/PT/FL napájanie, 24 V/DC, 3.75 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (56,90 € / kus)
56,90 €
bez DPH.
Technické parametre
- Produktová rada: STEP POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 72 mm
- výška 90 mm
- Hĺbka: 43 mm
- Jednotka divízie: 4 TE (DIN 43880)
- Farba: zelená
- Trieda horľavosti podľa UL 94: V0 (teleso, svorky, nožný uzáver)
- Materiál puzdra: PC
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 70 °C (zníženie výkonu> 50 °C: 2 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-11
- Poznámka: Trieda B
- Typ montáže: DIN lišta a priama montáž
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dĺžka odizolovania: 10 mm (pevný/flexibilný); 10 mm (dutinka)
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Označenie: UL/C-UL Listed ANSI/UL 121201 Trieda I, Oddiel 2, Skupiny A, B, C, D (Nebezpečné prostredie)
- Trieda ochrany: II (v uzavretej rozvádzacej skrini)
- frekvencia 50 Hz.
- Technika pripojenia: Technika pripojenia
- Rozsah vstupného napätia: 110 V DC ... 250 V jednosmerného prúdu -20 % ... +10 %; 120 V jednosmerného prúdu ... 250 V DC ±10 % (UL)
- Nábehový prúd: typicky 30 A (25 °C)
- Integrál zapínacieho prúdu (I2t): typicky 0,35 A2s
- Doba premostenia výpadku napájania: typicky 25 ms (120 V AC); typicky 25 ms (230 V AC)
- Spotreba prúdu: 0,88 A (110 V DC); 0,38 A (250 V DC)
- Čas zapnutia: typicky 2 s
- Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (charakteristiky B, C, D, K)
- Účinnosť:> 92,5 % (120 V striedavého prúdu);> 94 % (230 V striedavého prúdu)
- Menovité výstupné napätie: 24 V DC
- Menovitý výstupný prúd (IN): 3,75 A
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Výstupný výkon (PN): 90 W
- Schopnosť spätného napájania: ≤ 35 V DC
- Ochrana proti prepätiu na výstupe (OVP):< 35 V jednosmerného prúdu
- Zvyškové zvlnenie: typicky 100 mVSS
- Doba nábehu: typicky 100 ms (UOut = 10 % ... 90 %)
- Možnosť sériového zapojenia: áno, pre zvýšenie napätia
- Maximálna strata výkonu pri voľnobehu:< 0,21 W (230 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 5,7 W (230 V AC)
- Paralelné pripojenie: áno, pre zvýšenie výkonu a redundanciu s diódou
- Ochrana sekundárnej strany: elektronická
- Vstup: symetrický 2 kV (úroveň náročnosti testu 4); asymetrický 4 kV (úroveň náročnosti testu 4)
- Pozícia: 2.x
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 0,2 mm² ... 2,5 mm²; 1 mm² (odporúčané)
- Flexibilný: 0,2 mm² ... 2,5 mm²; 1 mm² (odporúčané)
- Flexibilný drôt s dutinkou, bez plastovej objímky: 0,5 mm² ... 1,5 mm²; 1 mm² (odporúčané)
- Flexibilný s koncovkou vodiča a plastovou objímkou: 0,2 mm² ... 1 mm²; 1 mm² (odporúčané)
- Výstup: symetrický 1 kV (úroveň náročnosti testu 3); asymetrický 2 kV (úroveň náročnosti testu 3)
- LED signalizácia: LED signalizácia
- Typy signalizácie: LED DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
- Funkcia: vizuálne zobrazenie prevádzkového stavu
- Počet fáz: 1
- Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 3,75 kV AC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> 2036000 hodín (25 °C);> 1 175 000 hodín (40 °C);> 777 000 hodín (50 °C)
- Doplňujúci text: 3. ročník
- Rozmery článku: Rozmery článku
- Montážny rozmer: Montážny rozmer
- Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
- Ochranný náter: nie
- Materiál puzdra: Plast
- Prevádzková nadmorská výška: ≤ 3000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (bez kondenzácie)
- Dočasný kód: T4 (-10 ... +70 °C |> 50 °C, zníženie výkonu: 2 %/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 2000 m)
- Normálne označenie: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá
- Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
- UL: UL
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium B
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 230 V AC
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -25 °C
- AWG: 17;24 ... 14 (Cu)
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
- Typické národné sieťové napätie: 120 V AC; 230 V AC
- Typ napájacieho napätia: DC
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
- Ochranný obvod: Ochrana proti prepätiu | Varistor
- Zvodový prúd do PE:< 0,25 mA
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 50 °C ... 70 °C (2 % / K)
- Odchýlka od pravidla:< 0,5 % (rozloženie statické záťaže 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 % (10 Hz));< 0,1 % (zmena vstupného napätia ±10 %)
- Crest faktor: typ. 1,78; typ. 1,87
- Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
- Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
- Montážna vzdialenosť hore/dole: 30 mm / 30 mm
- Harmonické prúdy: Harmonické prúdy
- Blikanie: Blikanie
- Počet období: 1 obdobie
- Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
- Odolnosť voči rušeniu: EN 61000-6-2:2005
- Vstup/Výstup: nevyvážený
- Vstupná poistka zariadenia: 4 A interná (ochrana zariadenia), pomalá
- Minimálna strata výkonu pri voľnobehu:< 0,21 W (120 V AC)
- Minimálna strata výkonu pri menovitom zaťažení:< 7 W (120 V AC)
- Integrovaná ochrana: nie
- Označenie stĺpov: 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-)
- LED nesvieti: Žiadne vstupné striedavé napájacie napätie (nesvieti)
- LED svieti (zelená), DC OK: UOut> 0,9 x UN (UN = 24 V DC) (zapnuté)
- Bezpečné oddelenie: Bezpečné oddelenie
- Hĺbka (hĺbka zariadenia (montážna lišta)): 37 mm (hĺbka zariadenia (montážna lišta))
- Bezpečné dodatočné napätie: Bezpečné dodatočné napätie
- Materiál popruhu na nohy: Polyamid
- Nízkonapäťové napájacie zdroje s jednosmerným výstupom: Nízkonapäťové napájacie zdroje s jednosmerným výstupom
- Bezpečnostné predpisy pre elektrické meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné predpisy pre elektrické meracie, riadiace, regulačné a laboratórne zariadenia
- Bezpečnosť elektrických spotrebičov pre domácnosť a podobné účely: Bezpečnosť elektrických spotrebičov pre domácnosť a podobné účely
- Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá
- Úroveň účinnosti: VI
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
100 V/AC
110 V/DC
- Vstupné napätie (max.)
240 V/AC
250 V/DC
- Výstupný prúd (max.)
3.75 A
- Výstupný prúd (max.) - zaokrúhlený
3.75 A
- Fáza
1
- Výstupné napätie (max.)
24 V/DC
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Rozmer.
(d x š x v) 43 x 72 x 90 mm
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
50 °C
- Prevádzková teplota (min.)
-10 °C
- Číslo výrobcu
1088486
- Obsah
1 ks
- Šírka
72 mm
- V
90 mm
- Dĺžka
43 mm
IP20
- Typ
STEP3-PS/1AC/24DC/3.75/PT/FL
- Hĺbka
43 mm
- Montážna výška
90 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563478 Phoenix Contact STEP3-PS/1AC/24DC/3.75/PT/FL napájanie, 24 V/DC, 3.75 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563478 Phoenix Contact STEP3-PS/1AC/24DC/3.75/PT/FL napájanie, 24 V/DC, 3.75 A
Popis
Primárny spínaný zdroj, STEP POWER, zásuvné pripojenie, DIN lišta a priama montáž, vstup: 1-fázový, výstup: 24 V DC / 3,75 A
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
