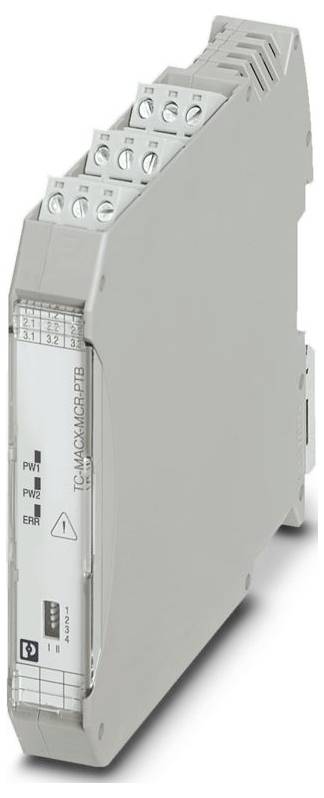

Phoenix Contact TC-MACX-MCR-PTB 2904673
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (142,27 € / kus)
142,27 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 17,5 mm
- výška 103,6 mm
- Hĺbka: 113,7 mm
- Farba: sivá (RAL 7042)
- Materiál puzdra: PA 6.6
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 60 °C (iba na koncovom nosiči)
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN 61000-4-6
- Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 7 mm
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- ATEX: ATEX
- Označenie: Certifikácia UL 61010; Trieda I, Oddiel 2, Skupiny A, B, C, D T5; Trieda I, Zóna 2, Skupina IIC
- UL, USA / Kanada: UL, USA / Kanada
- Výstupné napätie: Vstupné napätie - 0,7 V
- CE: CE
- Certifikát: PxCIF21UKEX2904673X
- Signál: Signál
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Interferenčné žiarenie: Interferenčné žiarenie
- Vedené rušenie: Vedené rušenie
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 30 V AC/DC (2 A)
- Indikátor stavu: 1 x červená LED (chyba); 2 x zelené LED (PWR1 a PWR2)
- Označenie: Vedené rušenie
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Konfigurácia kontaktov: 1 prepínací kontakt
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- Materiál kontaktov: AgSnO, tvrdo pozlátený
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Ochrana proti prepólovaniu a prepätiu: áno
- Maximálny prúd výstupného signálu: 2 A (rozsah redundancie)
- Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
- Vstupné napätie signálu: 19,2 V DC ... 30 V DC
- Spínanie: Relé: Spínanie: Relé
- Hodnotiace kritérium: A
- Kategória výrobku
Modul napájania/hlásenia porúch
- Počet výstupov relé max.
1
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 V/DC (min)
- V
103.6 mm
- Dĺžka
113.7 mm
- Šírka
17.5 mm
IP20
- Rozmer.
(d x š x v) 113.7 x 17.5 x 103.6 mm
- Číslo výrobcu
2904673
- Typ
TC-MACX-MCR-PTB
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-20 °C
- Ex zóna
2
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673
Popis
Modul napájania a hlásenia porúch so skrutkovými svorkami, určený len na použitie na zakončovacom nosiči, okrem príslušného konektora zbernice na DIN lištu.
