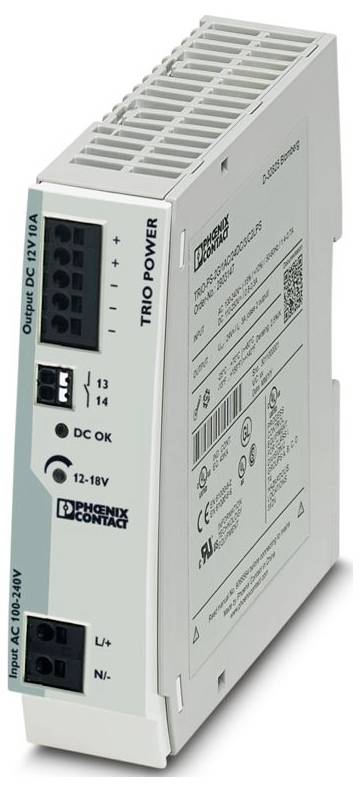

Phoenix Contact TRIO-PS-2G/1AC/12DC/10 napájanie, 12 V/DC, 10 A, 254.7 VA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (146,33 € / kus)
146,33 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: TRIO POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 35 mm
- výška 130 mm
- Hĺbka: 115 mm
- Farba: zelená
- Materiál puzdra: PC
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-6-3
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Stupeň znečistenia: 2
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (podľa IEC 60068-2-6); 15 Hz ... 150 Hz, 4 g, 90 min.
- Dĺžka odizolovania: 8 mm
- Prierez flexibilného vodiča min.: 0,2 mm²
- Prierez flexibilného vodiča max.: 1,5 mm²
- Prierez pevného vodiča min.: 0,2 mm²
- Prierez pevného vodiča max.: 1,5 mm²
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Zhoda/Schválenia: Zhoda/Schválenia
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Trieda ochrany: II (v uzavretej rozvádzacej skrini)
- frekvencia 50 Hz.
- Rozsah vstupného napätia: 122 V DC ... 250 V DC
- Rozsah vstupného napätia: 122 V DC ... 275 V DC
- Maximálna napäťová odolnosť: ≤ 300 V AC 15 s
- Nábehový prúd: ≤ 30 A (typický)
- Integrál zapínacieho prúdu (I2t):< 1,5 A2
- Obmedzenie nárazového prúdu: typicky 30 A (po 1 ms)
- Čas premostenia výpadku siete:> 100 ms (230 V AC)
- Spotreba prúdu: 1,4 A (122 V DC); 0,6 A (250 V DC)
- Menovitý príkon: 254,7 VA
- Typický čas zapnutia:< 1 s
- Vstupná poistka: 6,3 A rýchla (vnútorná (ochrana zariadenia))
- Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (charakteristiky B, C, D, K)
- Účinnosť: typicky 87,5 % (120 V AC); typicky 88,7 % (230 V striedavého prúdu)
- Výstupné charakteristiky: U/I s dynamickou rezervou zaťaženia
- Menovité výstupné napätie: 12 V DC ±1 %
- Rozsah nastavenia výstupného napätia (USet): 12 V DC ... 18 V jednosmerného prúdu (> 12 V DC, obmedzený konštantný výkon)
- Menovitý výstupný prúd (IN): 10 A
- Dynamické zvýšenie (IDyn.Boost): 15 A (5 s)
- Odolnosť proti spätnému napájaniu:< 25 V
- Ochrana proti prepätiu na výstupe (OVP): ≤ 22 V DC
- Zvyškové zvlnenie:< 50 mVSS (pri nominálnych hodnotách)
- Doba nábehu: ≤ 10 ms (UOUT (10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 1 W (230 V)
- Maximálna strata výkonu pri menovitom zaťažení:< 15 W (230 V)
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Vstup: 3 kV (úroveň náročnosti testu 4 – symetrické); 6 kV (úroveň náročnosti testu 4 – asymetrické)
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 1 kV (úroveň náročnosti testu 2 - nevyvážený)
- Typy signalizácie: LED; Bezpotenciálový signálny kontakt
- Počet fáz: 1
- Izolačné napätie vstup/výstup: 3 kV AC (typová skúška); 1,5 kV AC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> (25 °C);> 1 700 000 hodín (40 °C); 60 °C
- Montážny rozmer: Montážny rozmer
- Montážny návod: stohovateľné: horizontálne 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikálne 50 mm
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Plast
- Materiál kapucne: Polykarbonát
- Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
- Klimatická trieda: 3K3 (podľa EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3; EN 61000-6-4
- Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium A
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 230 V AC
- Poklesy napätia: Poklesy napätia
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Teplota okolia (testovaná pri spustení): -25 °C
- Železničné aplikácie: EN 50121-4
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Typ siete: Hviezdna sieť
- Typické národné sieťové napätie: 120 V AC; 230 V AC
- Typ napájacieho napätia: DC
- Frekvenčný rozsah striedavého prúdu: 50 Hz ... 60 Hz ±10 %
- Ochranný obvod: Ochrana proti prepätiu | Varistor
- Účinník (cos phi): 0,53
- Zvodový prúd do PE:< 0,25 mA
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 60 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %, 10 Hz);< 0,1 % (zmena vstupného napätia ±10 %)
- Výstupný výkon: 120 W; 180 W (5 s)
- Prierez vodiča AWG min: 24
- Prierez vodiča AWG max: 16
- Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
- Montážna vzdialenosť hore/dole: 50 mm / 50 mm
- Norma - Obmedzenie harmonických prúdov siete: EN 61000-3-2
- Norma - Elektrická bezpečnosť: IEC 62368-1 (SELV)
- Norma - Ochranné veľmi nízke napätie: IEC 62368-1 (SELV) a EN 60204-1 (PELV)
- Štandard - Bezpečné oddelenie: DIN VDE 0100-410
- Norma - Bezpečnosť transformátorov: EN 61558-2-16 (iba vzdušné vzdialenosti a povrchové cesty)
- Schválenia UL: UL Listed UL 508; UL/C-UL Recognized UL 60950-1
- Materiál puzdra: Polykarbonát
- Rušivé vyžarovanie: Rušivé vyžarovanie
- Rozsah vstupného napätia AC: 85 V AC ... 264 V striedavého prúdu
- Rozšírený rozsah vstupného napätia počas prevádzky:> 106 V striedavého prúdu
- Medzné napätie: 105 V DC
- Signál: DC OK: Signál: DC OK
- Maximálne spínacie napätie: 30 V AC/DC
- Trvalý zaťažovací prúd: 100 mA
- Výstupný signál: LED indikátor stavu: Výstupný signál: LED indikátor stavu
- Označenie signalizácie: DC OK
- Indikátor stavu: LED dióda „DC OK“
- SIL podľa IEC 61508: 0
- Vstup/Výstup: nevyvážený
- Rádiové rušivé napätie podľa EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemyselné a obytné
- Rádiové rušivé žiarenie podľa normy EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemysel a obytné priestory
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
85 V/AC
122 V/DC
- Vstupné napätie (max.)
264 V/AC
275 V/DC
- Výstupný prúd (max.)
10 A
- Výstupný prúd (max.) - zaokrúhlený
10 A
254.7 VA
- Fáza
1
- Výstupné napätie (max.)
12 V/DC
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Rozmer.
(d x š x v) 115 x 35 x 130 mm
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
60 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
2903158
- Obsah
1 ks
- Šírka
35 mm
- V
130 mm
- Dĺžka
115 mm
IP20
- Typ
TRIO-PS-2G/1AC/12DC/10
- Hĺbka
115 mm
- Montážna výška
130 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579698 Phoenix Contact TRIO-PS-2G/1AC/12DC/10 napájanie, 12 V/DC, 10 A, 254.7 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579698 Phoenix Contact TRIO-PS-2G/1AC/12DC/10 napájanie, 12 V/DC, 10 A, 254.7 VA
Popis
Primárny spínaný zdroj TRIO POWER s konektorom pre montáž na DIN lištu, vstup: 1-fázový, výstup: 12 V DC / 10 A
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
