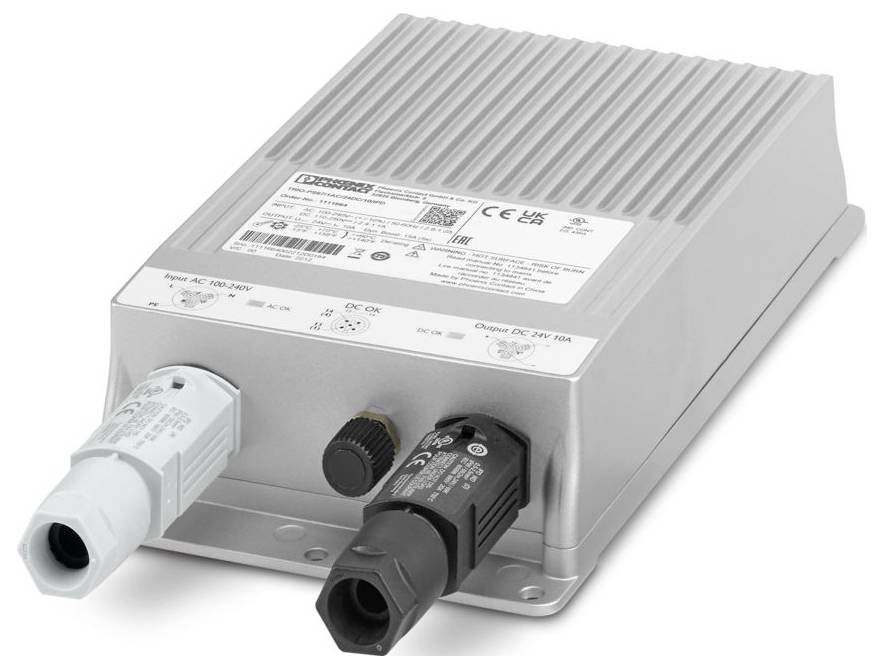

Phoenix Contact TRIO-PS67/1AC/24DC/10/IPD napájanie 24 V/DC 10 A 285 VA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (223,58 € / kus)
223,58 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
napájanie
- výkon24 V/DC/10 A
- Výkon 285 VA
- Push-in pripojenie pružinovou svorkou, KONEKTOR
Technické parametre
- Produktová rada: TRIO POWER
- Počet pólov: 5
- Typ pripojenia: Kruhový konektor M12
- Šírka: 136 mm
- výška 292 mm
- Hĺbka: 53 mm
- Farba: zelená
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP67
- Teplota okolia (prevádzka): -25 °C ... 70 °C (zníženie výkonu> 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-6-3
- Typ montáže: Montáž na stenu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2 (IEC 61010-1)
- Prípustná vlhkosť (prevádzková): ≤ 100 % (pri 25 °C, bez kondenzácie)
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (podľa IEC 60068-2-6); 15 Hz ... 150 Hz, 4 g, 90 min.
- Prierez flexibilného vodiča min.: 0,5 mm²
- Prierez flexibilného vodiča max.: 2,5 mm²
- Prierez pevného vodiča min.: 0,5 mm²
- Prierez pevného vodiča max.: 2,5 mm²
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Označenie: UL/C-UL Listed UL 61010-2-201
- Priemer: 5,6 mm
- Trieda ochrany: I
- frekvencia 50 Hz.
- Rozsah vstupného napätia: 110 V DC ... 250 V DC
- Rozsah vstupného napätia: 110 V DC ... 250 V jednosmerného prúdu ±10 %
- Maximálna napäťová odolnosť: ≤ 300 V AC 15 s
- Nábehový prúd: ≤ 25 A (typický)
- Integrál zapínacieho prúdu (I2t):< 0,5 A2s
- Obmedzenie nárazového prúdu: typicky 25 A (po 1 ms)
- Čas premostenia výpadku siete:> 15 ms
- Spotreba prúdu: 2,4 A (110 V DC); 1,1 A (250 V DC)
- Menovitý príkon: 285 VA
- Čas zapnutia:< 1 s
- Vstupná poistka: 6,3 A (vnútorná (ochrana zariadenia))
- Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (US/CAN: ochrana odbočného obvodu ≤ 20 A) (Charakteristika B, C, D, K alebo ekvivalent)
- Účinnosť: typicky 91 % (120 V AC); typicky 92 % (230 V striedavého prúdu)
- Menovité výstupné napätie: 24 V DC ±1 % (SELV)
- Menovitý výstupný prúd (IN): 10 A
- Dynamické zvýšenie (IDyn.Boost): 15 A (5 s)
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Schopnosť spätného napájania: ≤ 35 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 30 V DC
- Zvyškové zvlnenie: ≤ 10 mVSS
- Doba nábehu: ≤ 12 ms (UOUT (10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 10 W (120 V striedavého prúdu);< 6 W (230 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 22 W (120 V striedavého prúdu);< 17 W (230 V AC)
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana sekundárnej strany: elektronická
- Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 1 kV (úroveň náročnosti testu 2 - nevyvážený)
- Typy signalizácie: LED; Bezpotenciálový signálny kontakt
- Predvolené: zatvorené
- Digitálne: 30 V AC 30 V DC 100 mA
- Počet fáz: 1
- Izolačné napätie vstup/výstup: 3 kV AC (typová skúška); 1,5 kV AC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> 1 200 000 hodín (25 °C);> 700 000 hodín (40 °C);> 300 000 hodín (60 °C)
- Rozmery článku: Rozmery článku
- Montážny rozmer: Montážny rozmer
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Kov
- Prevádzková nadmorská výška: ≤ 4000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
- Klimatická trieda: 4K26 (EN 60721-3-4)
- Maximálna povolená vlhkosť (prevádzka): ≤ 100 % (pri 25 °C, bez kondenzácie)
- Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Štandardné označenie: Triedy ochrany poskytované krytmi (kód IP)
- Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
- UL: UL
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium A
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 230 V AC
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -40 °C
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
- Typické národné sieťové napätie: 120 V AC; 230 V AC
- Typ napájacieho napätia: DC
- Frekvenčný rozsah striedavého prúdu: 50 Hz ... 60 Hz ±10 %
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
- Ochranný obvod: Ochrana proti prepätiu | Varistor
- Účinník (cos fí):> 93
- Zvodový prúd do PE:< 3,5 mA
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 60 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %, 10 Hz);< 0,1 % (zmena vstupného napätia ±10 %)
- Výstupný výkon: 240 W; 360 W
- Maximálny prierez vodiča AWG: 14
- Montážna vzdialenosť vpravo/vľavo: 10 mm / 10 mm
- Montážna vzdialenosť hore/dole: 0 mm / 102 mm
- Harmonické prúdy: Harmonické prúdy
- Počet období: 1 obdobie
- Flexibilný jeden vodič/pripojovací bod s koncovkou vodiča, min.: 0,5 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovou objímkou, max.: 2,5 mm²
- Materiál puzdra: Hliník (AlMg3)
- Rušivé vyžarovanie: Rušivé vyžarovanie
- Odolnosť voči rušeniu: Odolnosť voči rušeniu podľa EN 61000-6-1 (obytné priestory), EN 61000-6-2 (priemyselné priestory)
- Medzné napätie:< 95 V jednosmerného prúdu
- Signál: DC OK: Signál: DC OK
- Maximálne spínacie napätie: 30 V AC/DC
- Trvalý zaťažovací prúd: 100 mA
- Výstupný signál: LED indikátor stavu: Výstupný signál: LED indikátor stavu
- Označenie signalizácie: DC OK
- Indikátor stavu: LED
- Vstup/Výstup: nevyvážený
- Rádiové rušivé napätie podľa EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemyselné a obytné priestory
- Rádiové rušivé žiarenie podľa normy EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemysel a obytné priestory
- Elektrická bezpečnosť: Elektrická bezpečnosť
- Bezpečné oddelenie: Bezpečné oddelenie
- Zapínacie napätie: ≥ 95 V DC
- Signálne relé 13/14: Signálne relé 13/14
- Kódovanie: A
- Typ uzamykania: M12
- Klimatizácia v poriadku: ACin> 0,55 x ACN (ACN = 90 V AC)
- DC OK: UOUT> 0,9 x UN (UN = 24 V DC)
- Vrt: Vrt
- Nízkonapäťové napájacie zdroje s jednosmerným výstupom: Nízkonapäťové napájacie zdroje s jednosmerným výstupom
- Bezpečnostné predpisy pre elektrické meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné predpisy pre elektrické meracie, riadiace, regulačné a laboratórne zariadenia
- Hraničné hodnoty pre harmonické prúdy: Hraničné hodnoty pre harmonické prúdy
- Stupne ochrany poskytované krytmi (kód IP): Stupne ochrany poskytované krytmi (kód IP)
- Farebné kódovanie: čierne
- Kategória výrobku
napájanie
- Vstupné napätie (max.)
240 V/AC
250 V/DC
- Výstupný prúd (max.)
10 A
- Výstupný prúd (max.) - zaokrúhlený
10 A
- Vstupné napätie (min.)
100 V/AC
110 V/DC
- Rozmer.
(d x š x v) 53 x 136 x 292 mm
- Výstupné napätie (max.)
24 V/DC
- Pripojenie
Push-in pripojenie pružinovou svorkou
KONEKTOR
285 VA
IP67
- Trieda bezpečnosti
I
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
60 °C
- Prevádzková teplota (min.)
-25 °C
- Prevádzková teplota
-25 °C - +70 °C
- Šírka
136 mm
- V
292 mm
- Dĺžka
53 mm
- Typ
TRIO-PS67/1AC/24DC/10/IPD
- Hĺbka
53 mm
- Montážna výška
292 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564049 Phoenix Contact TRIO-PS67/1AC/24DC/10/IPD napájanie 24 V/DC 10 A 285 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564049 Phoenix Contact TRIO-PS67/1AC/24DC/10/IPD napájanie 24 V/DC 10 A 285 VA
Popis
Primárny spínaný zdroj TRIO POWER, nástenná priechodka IPD s pružinovou svorkovnicou, montáž na stenu, vstup: 1-fázový, výstup: 24 V DC / 10 A
