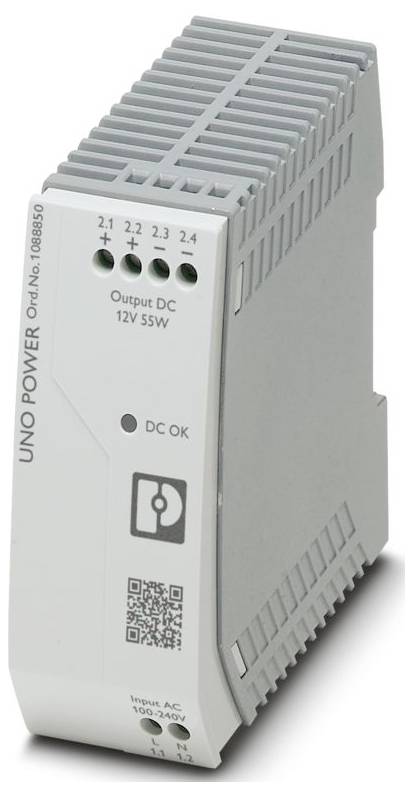

Phoenix Contact UNO-PS/1AC/12DC/ 55W/H napájanie, 12 V/DC, 4.6 A, 127 VA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (48,77 € / kus)
48,77 €
bez DPH.
Technické parametre
- Produktová rada: UNO POWER
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Šírka: 35 mm
- výška 90 mm
- Hĺbka: 84 mm
- Materiál puzdra: PC
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> 55 °C Zníženie výkonu: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-6
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Stupeň znečistenia: 2
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (podľa IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dĺžka odizolovania: 8 mm
- Prierez flexibilného vodiča min.: 0,2 mm²
- Prierez flexibilného vodiča max.: 2,5 mm²
- Prierez pevného vodiča min.: 0,2 mm²
- Prierez pevného vodiča max.: 2,5 mm²
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Minimálny uťahovací moment: 0,5 Nm
- Zhoda/Schválenia: Zhoda/Schválenia
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Trieda ochrany: II (v uzavretej rozvádzacej skrini)
- Rozsah vstupného napätia: 100 V AC ... 240 V striedavého prúdu
- Rozsah vstupného napätia: 85 V AC ... 264 V striedavého prúdu
- Nábehový prúd:< 30 A (typické)
- Integrál zapínacieho prúdu (I2t):< 0,5 A2s
- Čas premostenia výpadku siete:> 20 ms (120 V AC);> 90 ms (230 V AC)
- Spotreba prúdu: 1,3 A (100 V AC); 0,6 A (240 V AC)
- Menovitý príkon: 127 VA
- Typický čas zapnutia:< 1 s
- Vstupná poistka: 2 A (pomalá, interná)
- Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (charakteristiky B, C, D, K)
- Účinnosť: typicky 87 % (120 V AC); typicky 88 % (230 V striedavého prúdu)
- Menovité výstupné napätie: 12 V DC
- Menovitý výstupný prúd (IN): 4,6 A (-25 °C ... 55 °C)
- Odolnosť proti skratu: áno
- Odolnosť proti spätnému napájaniu:< 25 V jednosmerného prúdu
- Ochrana proti prepätiu na výstupe (OVP): ≤ 25 V DC
- Zvyškové zvlnenie:< 30 mVSS (pri nominálnych hodnotách)
- Čas výstupu:< 0,5 s (UOUT (10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 0,3 W
- Maximálna strata výkonu pri menovitom zaťažení:< 8 W
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana sekundárnej strany: elektronická
- Vstup: 1 kV (úroveň náročnosti testu 2 – symetrické); 2 kV (úroveň náročnosti testu 3 – asymetrické)
- Výstup: 0,5 kV (úroveň náročnosti testu 1 – symetrický); 0,5 kV (úroveň náročnosti testu 1 – asymetrický)
- Typy signalizácie: LED
- Počet fáz: 1
- MTBF (IEC 61709, SN 29500):> 865 000 hodín (40 °C)
- Montážny rozmer: Montážny rozmer
- Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Plast
- Klimatická trieda: 3K3 (podľa EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
- Označenie normy: Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia
- Poklesy napätia v sieti: Poklesy napätia v sieti
- CSA: CAN/CSA-C22.2 č. 60950-1-07; CSA-C22.2 č. 107.1-01; CAN/CSA-C22.2 č. 213 Trieda I, Oddiel 2, Skupiny A, B, C, D T4A (Nebezpečné prostredie)
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC Odolnosť: EN 61000-6-2
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium B
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 10 V (úroveň náročnosti testu 3)
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Typ napájacieho napätia: AC
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
- Ochranný obvod: Ochrana proti prepätiu | Varistor
- Účinník (cos phi): 0,49
- Zníženie výkonu: 55 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %, 10 Hz);< 0,1 % (zmena vstupného napätia ±10 %)
- Výstupné napätie: 55 W
- Prierez vodiča AWG min: 24
- Maximálny prierez vodiča AWG: 14
- Maximálny uťahovací moment: 0,6 Nm
- Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
- Montážna vzdialenosť hore/dole: 30 mm / 30 mm
- Norma - Obmedzenie harmonických prúdov siete: EN 61000-3-2
- Norma - Elektrická bezpečnosť: IEC 62368-1 (SELV)
- Norma - Ochranné veľmi nízke napätie: IEC 62368-1 (SELV) a EN 60204-1 (PELV)
- Štandard - Bezpečné oddelenie: DIN VDE 0100-410
- Norma - Bezpečnosť transformátorov: EN 61558-2-16
- Schválenie - Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia: EN 61000-4-11
- Schválenia UL: UL/C-UL Listed UL 508; UL/C-UL Listed ANSI/ISA-12.12.01 Trieda I, Oddiel 2, Skupiny A, B, C, D T4A (Nebezpečné prostredie); UL/C-UL Recognized UL 60950-1
- Rozsah vstupného napätia AC: 85 V AC ... 264 V striedavého prúdu
- SIL podľa IEC 61508: 0
- Vstup/Výstup: nevyvážený
- Materiál opierky na nohy: POM (polyoxymetylén)
- Doba odozvy:< 2 ms
- Norma pre domácnosť: IEC 60335-1
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
85 V/AC
- Vstupné napätie (max.)
264 V/AC
- Výstupný prúd (max.)
4.6 A
- Výstupný prúd (max.) - zaokrúhlený
4.6 A
127 VA
- Fáza
1
- Výstupné napätie (max.)
12 V/DC
- Pripojenie
skrutkovací
- Rozmer.
(d x š x v) 84 x 35 x 90 mm
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
55 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
1088850
- Obsah
1 ks
- Šírka
35 mm
- V
90 mm
- Dĺžka
84 mm
IP20
- Typ
UNO-PS/1AC/12DC/ 55W/H
- Hĺbka
84 mm
- Montážna výška
90 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563794 Phoenix Contact UNO-PS/1AC/12DC/ 55W/H napájanie, 12 V/DC, 4.6 A, 127 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563794 Phoenix Contact UNO-PS/1AC/12DC/ 55W/H napájanie, 12 V/DC, 4.6 A, 127 VA
Popis
Primárny spínaný zdroj UNO POWER, skrutkové svorky, montáž na DIN lištu, vstup: 1-fázový, výstup: 12 V DC / 4,6 A
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
