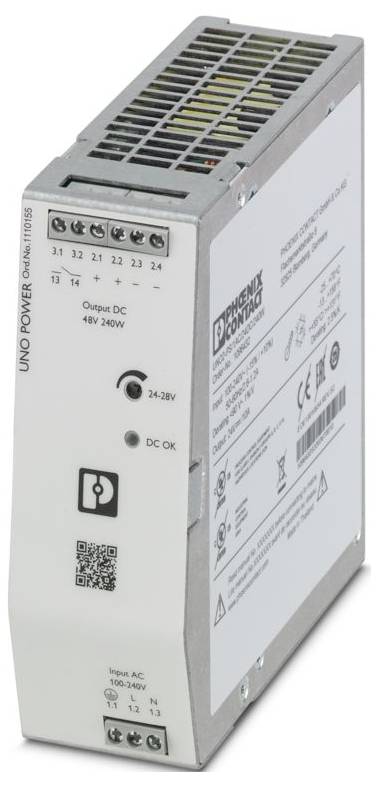

Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (89,42 € / kus)
89,42 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: UNO POWER
- Typ pripojenia: Skrutkové pripojenie
- Uťahovací moment: 0,5 Nm ... 0,6 Nm; 4 lbf-palec. ... 5 lbf-in.
- Šírka: 45 mm
- výška 130 mm
- Hĺbka: 129 mm
- Farba: zelená
- Trieda horľavosti podľa UL 94: V0 (kryt, svorky)
- Materiál puzdra: Hliník (AlMg3) / pozinkovaný oceľový plech
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> 55 °C Zníženie výkonu: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-11
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
- Vibrácie (prevádzka): 10 Hz ... 50 Hz, amplitúda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Dĺžka odizolovania: 6,5 mm
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Označenie: Schéma CB (IEC 61010-1, IEC 61010-2-201)
- Trieda ochrany: I
- frekvencia 50 Hz.
- Rozsah vstupného napätia: 100 V AC ... 240 V striedavého prúdu
- Rozsah vstupného napätia: 100 V AC ... 240 V AC -15% ... +10 %
- Nábehový prúd: typicky 10 A (pri 25 °C)
- Integrál zapínacieho prúdu (I2t):< 0,05 A2s
- Doba premostenia výpadku napájania: typicky 20 ms (120 V AC); typicky 20 ms (230 V AC)
- Spotreba prúdu: 2,6 A (100 V AC); 2,2 A (120 V AC); 1,16 A (230 V AC); 1,2 A (240 V AC)
- Čas zapnutia: typicky 530 ms
- Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (charakteristika B, C, D, K alebo podobná)
- Účinnosť: typicky 91,5 % (120 V AC); typicky 93 % (230 V striedavého prúdu)
- Menovité výstupné napätie: 48 V DC
- Rozsah nastavenia výstupného napätia (USet): 42 V DC ... 56 V DC (≥ 48 V DC, obmedzený konštantný výkon)< 48 V DC, obmedzený konštantný prúd)
- Menovitý výstupný prúd (IN): 5 A
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Výstupný výkon (PN): 240 W
- Schopnosť spätného napájania: ≤ 60 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 60 V DC
- Zvlnenie: typické 50 mVSS (pri nominálnych hodnotách)
- Čas výstupu:< 1 s (UOut = 10 % ... 90 %)
- Možnosť sériového zapojenia: áno, pre zvýšenie napätia
- Maximálna strata výkonu pri voľnobehu:< 3 W (230 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 19 W (230 V AC)
- Paralelné pripojenie: áno, pre redundanciu
- Ochrana sekundárnej strany: elektronická
- Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
- Pozícia: 3.x
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 0,2 mm² ... 2,5 mm²
- Flexibilný: 0,2 mm² ... 2,5 mm²
- Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 2,5 mm²
- Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 2,5 mm²
- pevný (AWG): 24 ... 14 (Cu)
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: Signál
- LED signalizácia: LED signalizácia
- Typy signalizácie: LED DC OK - Stav signálu Prevádzka (UN = 48 V DC, IOut = IN)
- Funkcia: Presmerovanie prevádzkového stavu
- Spínací kontakt (bezpotenciálový): OptoMOS
- Počet fáz: 1
- Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 3 kV AC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> 1 000 000 hodín (25 °C);> 550 000 hodín (40 °C);> 280 000 hodín (55 °C)
- Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
- Teplota: 25 °C
- Doplňujúci text: Úroveň závažnosti testu 2
- Rozmery článku: Rozmery článku
- Montážny rozmer: Montážny rozmer
- Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
- Ochranný náter: nie
- Materiál puzdra: Kov
- Materiál digestora: Nerezová oceľ
- Povrchová úprava bočného panela: Hliník
- Prevádzková nadmorská výška: ≤ 3000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
- Klimatická trieda: 3K22 (podľa EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Dočasný kód: T4 (-25 ... +70 °C |> 55 °C, Zníženie výkonu: 2,5 %/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 3000 m)
- Označenie normy: Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia
- Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
- Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
- Poklesy napätia v sieti: Poklesy napätia v sieti
- UL: UL
- SIQ: SIQ
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC Odolnosť: EN 61000-6-2
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium B
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 230 V AC
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Teplota okolia (testovaná pri spustení): -40 °C
- AWG: 24 ... 14 (Cu)
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
- Typické národné sieťové napätie: 120 V AC; 230 V AC
- Typ napájacieho napätia: AC
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
- Ochranné obvody: Ochrana pred prepätím | Varistor, plynová výbojka
- Zvodový prúd do PE:< 3,5 mA
- Zníženie výkonu:< 90 V AC (1 %/V)
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %;< 0,1 % (zmena vstupného napätia ±10 %)
- Crest faktor: typ. 1,637 (120 V AC); typ. 1,54 (230 V striedavého prúdu)
- Vstupné izolačné napätie/PE: 3,5 kV AC (typová skúška); 2,4 kV AC (jednotková skúška)
- Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
- Harmonické prúdy: Harmonické prúdy
- Blikanie: Blikanie
- Počet období: 1 obdobie
- Montážna vzdialenosť vpravo/vľavo (aktívny, pasívny): 0 mm / 0 mm
- Montážna vzdialenosť hore/dole (aktívny, pasívny): 30 mm / 30 mm
- Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
- Vstup/Výstup: nevyvážený
- Vstupná poistka zariadenia: 5 A interná (ochrana zariadenia), rýchla
- Minimálna strata výkonu pri voľnobehu:< 2,9 W (120 V AC)
- Minimálna strata výkonu pri menovitom zaťažení:< 23 W (120 V AC)
- Integrovaná ochrana: nie
- Identifikácia pólu: 3.1 (13), 3.2 (14)
- LED nesvieti: Napájacie napätie AC nie je prítomné (nesvieti)
- LED svieti (zelená), DC OK: UOUT ≥ 0,9 x UN (UN = 48 V DC) (svieti (zelená), DC OK)
- Typ signalizácie: Spínací kontakt DC OK - Stav signálu Prevádzka (UN = 48 V DC, IOut = IN)
- Spínané napätie: max. 30 V AC/DC; max. 60 V DC
- Prúdová zaťažiteľnosť: max. 50 mA
- Stav (kontakt zatvorený): UOUT ≥ 0,9 x UN (UN = 48 V DC) (kontakt zatvorený)
- Stav (kontakt otvorený): UOUT< 42 V DC (kontakt otvorený); UOUT> 60 V DC (kontakt otvorený)
- Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti): Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti)
- Elektrická bezpečnosť: Elektrická bezpečnosť
- Bezpečné oddelenie: Bezpečné oddelenie
- Obmedzenie harmonických prúdov siete: Obmedzenie harmonických prúdov siete
- Hĺbka (hĺbka zariadenia (montážna lišta)): 125 mm (hĺbka zariadenia (montážna lišta))
- Materiál pätky: pozinkovaný oceľový plech
- Typ skrutky: Drážkovaná L
- Výstupné signálne relé 13/14: Výstupné signálne relé 13/14
- LED svieti (bliká zeleno) DC OK< 0,9 x UN: UOUT> 60 V DC (zapnuté (blikajúce zelené svetlo))
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
100 V/AC
- Vstupné napätie (max.)
240 V/AC
- Výstupný prúd (max.)
5 A
- Výstupný prúd (max.) - zaokrúhlený
5 A
- Fáza
1
- Výstupné napätie (max.)
48 V/DC
- Pripojenie
skrutkovací
- Rozmer.
(d x š x v) 129 x 45 x 130 mm
- Výstupné napätie (max.)
56 V/DC
- Výstupné napätie (min.)
42 V/DC
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
55 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
1110155
- Obsah
1 ks
- Šírka
45 mm
- V
130 mm
- Dĺžka
129 mm
IP20
- Typ
UNO2-PS/1AC/48DC/240W
- Hĺbka
129 mm
- Montážna výška
130 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564290 Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564290 Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A
Popis
Primárny spínaný zdroj napájania, UNO POWER, skrutkové svorky, montáž na DIN lištu, vstup: 1-fázový, výstup: 48 V DC / 5 A, nastaviteľný od 42 V DC ... 56 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
