Ilustračný obrázok

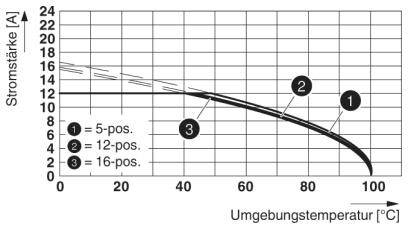

![Graf znázorňuje elektrickú prúdovú intenzitu [A] v závislosti od teploty prostredia [°C]. Tri krivky pre 5-vodič (1), 12-vodič (2) a 16-vodič (3). Krivky klesajú smerom doprava.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209449TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/3
Ilustračný obrázok
Phoenix Contact zástrčkový konektor na kábel Počet pólov 14 Raster (rozteč): 5.08 mm 1825433 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zástrčkový konektor na kábel
Prevedenie
zástrčka
Počet riadkov
1
Raster (rozteč)
5.08 mm
Počet pólov
14
Datasheety: (PDF)
12 Ks
Počet
Celkom (9,99 € / kus)
14,99 €
-33 %
9,99 €
s DPH
Hlavné benefity
Konektor PCB
- Obsah: 1 ks
- Počet riadkov: 1
- Počet pólov: 14
Technické parametre
- Počet pripojení: 14
- Menovitý prierez: 2,5 mm²
- Skupina izolačných materiálov: I.
- Menovité impulzné napätie (III / 3): 4 kV
- Systém konektorov: CLASSIC COMBICON
- Zaistenie: skrutková príruba
- Počet potenciálov: 14
- Konštrukčná výška (výška bez spájkovacieho kolíka): 15 mm
- Teplota okolia (zostava): -5 ° C ... 100 °C
- Vkladacia sila na pól cca: 8 N.
- Ťažná sila na pól približne: 7 N.
- Párenie cyklov: 25
- Kategória výrobku
zástrčkový konektor na kábel
- Prevedenie
zástrčka
- Počet riadkov
1
- Vlastnosti
s ťahovým puzdrom
- Raster (rozteč)
5.08 mm
- Počet pólov
14
- Šírka
81.24 mm
- Menovitý prúd
12 A
- Menovitý prúd - filter
12 A
- Obsah
1 ks
- AWG max.
12
- AWG min.
24
- Dĺžka izolácie (max.)
7 mm
- Rozmer.
(d x š x v) 19 x 81.24 x 15 mm
- Pripojenie
skrutkovací
- Rozmery závitu
M3
- Číslo výrobcu
1825433
- Farba
zelená
- Izolačný materiál
PA
- Materiál kontaktu
zliatina medi, pozinkovaná
- Finálna úprava kontaktu
cín
- Menovité napätie
320 V
- V
15 mm
- Dĺžka
19 mm
- Maximálny prierez
2.5 mm²
- Prierez min
0.2 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
IC 2,5/14-STF-5,08
Na stiahnutie
Datasheet
Datasheet 2209449 Phoenix Contact zástrčkový konektor na kábel Počet pólov 14 Raster (rozteč): 5.08 mm 1825433 1 ks
Datasheet 2209449 Phoenix Contact zástrčkový konektor na kábel Počet pólov 14 Raster (rozteč): 5.08 mm 1825433 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209449 Phoenix Contact zástrčkový konektor na kábel Počet pólov 14 Raster (rozteč): 5.08 mm 1825433 1 ks
Popis
Známy princíp pripojenia umožňuje použitie na celom svete. Jednoduchá výmena obvodových dosiek pomocou zásuvných zostáv. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu. Obrátená zástrčka s kolíkovými kontaktmi pre výstupy zariadení chránené pred dotykom alebo prepojenia káblových káblov. Možno kombinovať s rodinou MSTB 2.5. Nízke zahrievanie vďaka najvyššej kontaktnej sile.
Tento text bol preložený strojovo.
