Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 15 mm 1784868 25 ks

Zelený trojpólový konektor s obdĺžnikovým puzdrom a okrúhlymi kontaktmi, často používaný pre elektrické prepojenia.

Ilustračný obrázok

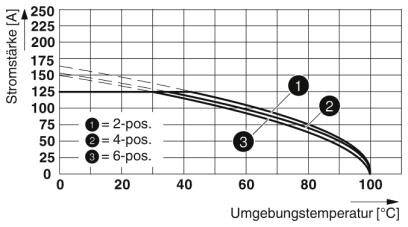

Graf znázorňuje, ako sa mení intenzita prúdu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Sú tu tri krivky pre 2-, 4- a 6-polohové konfigurácie.

Technický výkres konektora s rozmermi. Šírka 57 mm, výška 41,7 mm, hĺbka 11,6 mm. Vzdialenosť svoriek 14,5 mm a 15 mm.

1/3

Ilustračný obrázok

Kategória výrobku

zástrčkový konektor na kábel

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

15 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

37 Set(y)

Počet (Veľkosť balenia 25 ks)

Set(y)

Celkom (18,76 € / kus)

469,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 25 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Počet pripojení: 3
Menovitý prierez: 35 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 8 kV
Systém konektorov: POWER COMBICON 35
Uzamykanie: závitová príruba
Počet potenciálov: 3
Konštrukčná výška (výška bez spájkovacieho kolíka): 40 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 14 N.
Ťažná sila na pól približne: 9 N.
Párenie cyklov: 50

Kategória výrobku: zástrčkový konektor na kábel

Prevedenie: zástrčka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 15 mm

Počet pólov: 3

Šírka: 46.3 mm

Menovitý prúd: 125 A

Menovitý prúd - filter: 125 A

Obsah: 25 ks

AWG max.: 2

AWG min.: 20

Dĺžka izolácie (max.): 20 mm

Rozmer.: (d x š x v) 58 x 46.3 x 40 mm

Pripojenie: skrutkovací

Rozmery závitu: M5

Číslo výrobcu: 1784868

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, postriebrená

Finálna úprava kontaktu: strieborná

Menovité napätie: 1000 V

V: 40 mm

Dĺžka: 58 mm

Maximálny prierez: 35 mm²

Prierez min: 0.5 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: IPC 35 HC/ 3-STGF-15,00

Na stiahnutie

Datasheet

Datasheet 2209360 Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 15 mm 1784868 25 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209360 Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 15 mm 1784868 25 ks

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Nízke zahrievanie vďaka najvyššej kontaktnej sile. Umožňuje pripojenie dvoch vodičov. Obrátená zástrčka s kolíkovými kontaktmi pre výstupy zariadení chránené pred dotykom alebo prepojenia káblových káblov. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu.
