Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 5 mm 1946914 50 ks

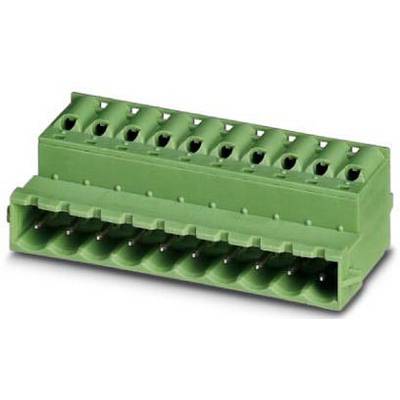

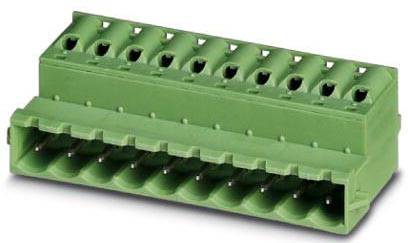

Zelený konektorový spoj s viacerými pripojovacími miestami, často používaný v elektronike na prepojenie dosiek plošných spojov.

Ilustračný obrázok

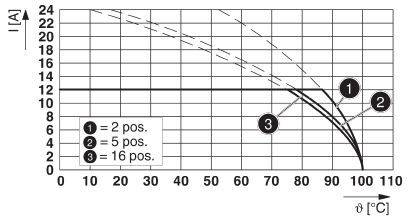

Diagram znázorňuje prúd (I) v ampéroch v závislosti od teploty (θ) v stupňoch Celzia. Krivky pre 2, 5 a 16 polôh. Hlavné trendy: Prúd klesá so zvyšujúcou sa teplotou.

1/2

Ilustračný obrázok

Kategória výrobku

zástrčkový konektor na kábel

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,10 € / kus)

104,99 €

s DPH

Doprava zadarmo

Už len 1 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Počet pripojení: 3
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: CLASSIC COMBICON
Zamykanie: bez
Počet potenciálov: 3
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zástrčkový konektor na kábel

Prevedenie: zástrčka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 5 mm

Počet pólov: 3

Šírka: 17 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 27 x 17 x 15 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1946914

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 15 mm

Dĺžka: 27 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Typ: FKIC 2,5/ 3-ST-RN

Na stiahnutie

Datasheet

Datasheet 2209547 Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 5 mm 1946914 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209547 Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 5 mm 1946914 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Obrátená zástrčka s kolíkovými kontaktmi pre výstupy zariadení chránené pred dotykom alebo prepojenia káblových káblov. Intuitívne zamykanie chráni pred neúmyselným oddelením. Možno kombinovať s rodinou MSTB 2.5.
