Konektory a káble Konektory Konektory do DPS Zásuvné svorkovnice a konektory na DPS

Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 5.08 mm 1842238 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:

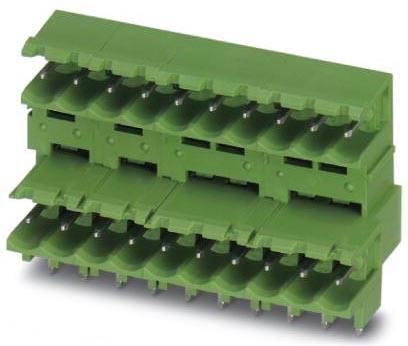

Zelený konektor s viacerými prípojkami, usporiadaný v trojradovom stupňovitom zapojení. Vhodný pre elektronické aplikácie.
Ilustračný obrázok
Zelený konektor s viacerými prípojkami, usporiadaný v trojradovom stupňovitom zapojení. Vhodný pre elektronické aplikácie.

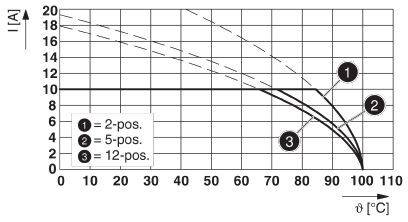

Diagram znázorňuje prúd (I[A]) v závislosti od teploty (θ[°C]) s tromi krivkami: 1=2-poz., 2=5-poz., 3=12-poz. Ukazuje závislosť prúdu od teploty.

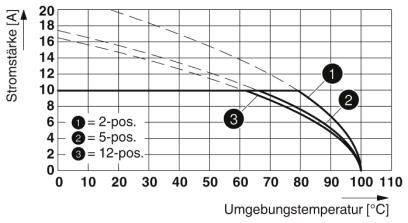

Graf zobrazuje intenzitu prúdu v závislosti od okolitej teploty pre 2, 5 a 12 polôh. Vyšší počet polôh znižuje intenzitu prúdu.

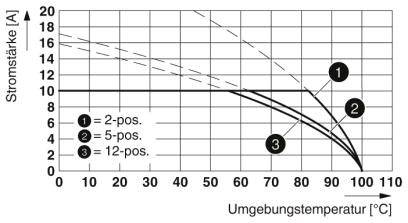

Graf zobrazuje intenzitu prúdu v závislosti od okolitej teploty. Tri krivky: '2-pos.', '5-pos.', '12-pos.' Priebeh: Intenzita prúdu klesá so zvyšujúcou sa teplotou.

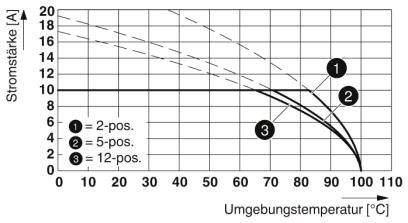

Diagram znázorňuje elektrickú prúd (A) v závislosti od teploty prostredia (°C) s tromi krivkami pre rôzne polohy (2-pos., 5-pos., 12-pos.). Elektrický prúd klesá so zvyšujúcou sa teplotou.

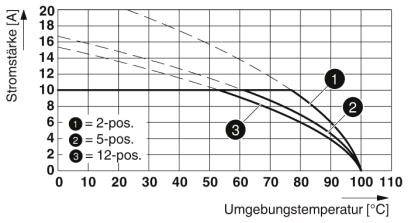

Graf znázorňuje prúd [A] v závislosti od teploty okolia [°C]. Tri krivky pre 2-polohový, 5-polohový a 12-polohový prepínač. Pokles prúdu so stúpajúcou teplotou.

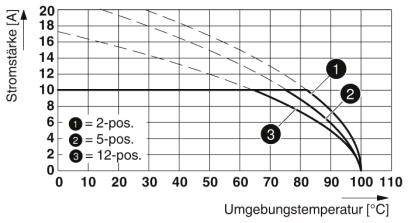

Diagram prúdovej intenzity v závislosti od teploty s tromi krivkami pre rôzne polohy (2, 5, 12), x-os: Teplota (°C), y-os: Prúdová intenzita (A).
Graf znázorňuje vzťah medzi intenzitou prúdu (A) a teplotou okolia (°C) pre 2-, 5- a 12-pólové obvody. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

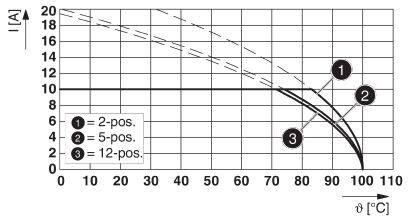

Diagram znázorňuje prúd-teplota charakteristiky pre 2, 5 a 12 polôh. Osi predstavujú prúd (I) v ampéroch a teplotu (Θ) v stupňoch Celzia.
1/9
Ilustračný obrázok
Kategória výrobku
zástrčkový konektor na kábel
Prevedenie
zástrčka
Počet riadkov
2
Raster (rozteč)
5.08 mm
Počet pólov
4
Datasheety: (PDF)
European union
Phoenix Contact
Okamžité doručenie: Pi 2. 10.

39 Ks

Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
3,08 €
10
7% = 0,23 €
2,85 €
25
10% = 0,32 €
2,76 €
50
12% = 0,38 €
2,70 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €

Počet

Celkom (3,08 € / kus)
3,08 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident
  • Hlavné benefity
  • Technické parametre
  • Varianty
  • Na stiahnutie
  • Popis
  • Súvisiaci

Hlavné benefity

Záhlavie DPS

  • Obsah: 1 ks
  • Počet riadkov: 2
  • Počet pólov: 4

Technické parametre

  • Počet pripojení: 8
  • Menovitý prierez: 2,5 mm²
  • Rozmery pera: 1 x 1 mm
  • Skupina izolačných materiálov: IIIa
  • Menovité impulzné napätie (III / 3): 4 kV
  • Systém konektorov: CLASSIC COMBICON
  • Zamykanie: bez
  • Počet potenciálov: 8
  • Konštrukčná výška (výška bez spájkovacieho kolíka): 27,49 mm
  • Dĺžka čapu: 3,8 mm
  • Teplota okolia (zostava): -5 ° C ... 100 °C
  • Vkladacia sila na pól cca: 8 N.
  • Ťažná sila na pól približne: 6 N.
  • Párenie cyklov: 25
  • Frekvencia: 10 - 150 - 10 Hz
Kategória výrobku

zástrčkový konektor na kábel

Prevedenie

zástrčka

Počet riadkov

2

Raster (rozteč)

5.08 mm

Počet pólov

4

Šírka

22.87 mm

Menovitý prúd

10 A

Menovitý prúd - filter

10 A

Obsah

1 ks

Rozmer.

(d x š x v) 20.1 x 22.87 x 31.29 mm

Pripojenie

tlačené

Číslo výrobcu

1842238

Farba

zelená

Izolačný materiál

PBT

Materiál kontaktu

zliatina medi, pozinkovaná

Kontaktný povrch tlačovej strany

cín

Finálna úprava kontaktu

cín

Menovité napätie

320 V

V

31.29 mm

Dĺžka

20.1 mm

Max. teplota

+100 °C

Min. teplota

-40 °C

Typ

MDSTBW 2,5/ 4-G-5,08

UKCA

áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter
Šírka
Počet riadkov
Počet pólov
Raster (rozteč)

Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 5.08 mm 1842238 1 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 5.08 mm 1842238 1 ks

2209466


Tento produkt
10 A
22.87 mm
2
4
5.08 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 2 Raster (rozteč): 2.5 mm 1015242 250 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 2 Raster (rozteč): 2.5 mm 1015242 250 ks

2208941


6 A
6.7 mm
1
2
2.5 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 2.5 mm 1015243 250 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 2.5 mm 1015243 250 ks

2208942


6 A
9.2 mm
1
3
2.5 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 2.5 mm 1015244 250 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 2.5 mm 1015244 250 ks

2208943


6 A
11.7 mm
1
4
2.5 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 10 Raster (rozteč): 7.62 mm 1728934 50 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 10 Raster (rozteč): 7.62 mm 1728934 50 ks

2209314


16 A
76.2 mm
1
10
7.62 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 13 Raster (rozteč): 3.5 mm 1731594 50 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 13 Raster (rozteč): 3.5 mm 1731594 50 ks

2209316


8 A
49.7 mm
1
13
3.5 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 19 Raster (rozteč): 5.08 mm 1758186 1 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 19 Raster (rozteč): 5.08 mm 1758186 1 ks

2209330


12 A
96.52 mm
1
19
5.08 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 12 Raster (rozteč): 7.5 mm 1766440 1 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 12 Raster (rozteč): 7.5 mm 1766440 1 ks

2209336


12 A
90 mm
1
12
7.5 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 2 Raster (rozteč): 15 mm 1784790 25 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 2 Raster (rozteč): 15 mm 1784790 25 ks

2209359


125 A
31.3 mm
1
2
15 mm
Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 15 mm 1784868 25 ks
Phoenix Contact zástrčkový konektor na kábel Počet pólov 3 Raster (rozteč): 15 mm 1784868 25 ks

2209360


125 A
46.3 mm
1
3
15 mm

Na stiahnutie

Datasheet

European union

Datasheet 2209466 Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 5.08 mm 1842238 1 ks

Datasheet 2209466 Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 5.08 mm 1842238 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209466 Phoenix Contact zástrčkový konektor na kábel Počet pólov 4 Raster (rozteč): 5.08 mm 1842238 1 ks

Popis

Maximálna flexibilita v konštrukcii zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia. Jednoduchá výmena obvodových dosiek pomocou zásuvných zostáv. Známy princíp montáže umožňuje použitie na celom svete. Pripojenie vodiča v niekoľkých poschodiach umožňuje vyššiu hustotu kontaktu.

Tento text bol preložený strojovo.

Popis

Maximálna flexibilita v konštrukcii zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia. Jednoduchá výmena obvodových dosiek pomocou zásuvných zostáv. Známy princíp montáže umožňuje použitie na celom svete. Pripojenie vodiča v niekoľkých poschodiach umožňuje vyššiu hustotu kontaktu.

Tento text bol preložený strojovo.
