Phoenix Contact zástrčkový konektor na kábel Počet pólov 5 Raster (rozteč): 2.5 mm 1015245 100 ks

Biely, obdĺžnikový plastový konektor s viacerými otvormi pre zásuvky a symbolom na povrchu. Vhodný pre elektronické prepojenia.

Ilustračný obrázok

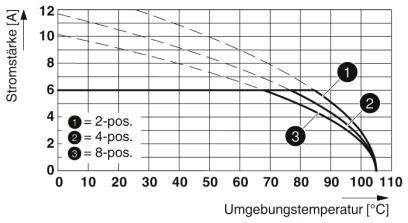

Graf znázorňuje elektrickú prúdovú intenzitu v závislosti od okolitej teploty. Tri krivky označujú 2-, 4- a 8-pólové konektory, ktorých hodnoty klesajú so zvyšujúcou sa teplotou.

1/2

Ilustračný obrázok

Kategória výrobku

zástrčkový konektor na kábel

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

2.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

13 Set(y)

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (0,70 € / kus)

69,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 100 ks
Počet riadkov: 1
Počet pólov: 5

Technické parametre

Počet pripojení: 5
Menovitý prierez: 0,75 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: COMBICON COMPACT PTSM
Počet potenciálov: 5
Konštrukčná výška (výška bez spájkovacieho kolíka): 5 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól približne: 3 N.
Ťažná sila na pól približne: 2 N.
Párenie cyklov: 25

Kategória výrobku: zástrčkový konektor na kábel

Prevedenie: zástrčka

Počet riadkov: 1

Raster (rozteč): 2.5 mm

Počet pólov: 5

Šírka: 14.2 mm

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Obsah: 100 ks

AWG max.: 18

AWG min.: 26

Dĺžka izolácie (max.): 4.5 mm

Rozmer.: (d x š x v) 18.3 x 14.2 x 5 mm

Pripojenie: krimpovanie

Číslo výrobcu: 1015245

Farba: biela

Izolačný materiál: PA

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 5 mm

Dĺžka: 18.3 mm

Maximálny prierez: 0.75 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: PTCM 0,5/ 5-PI-2,5 WH

Na stiahnutie

Datasheet

Datasheet 2208944 Phoenix Contact zástrčkový konektor na kábel Počet pólov 5 Raster (rozteč): 2.5 mm 1015245 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2208944 Phoenix Contact zástrčkový konektor na kábel Počet pólov 5 Raster (rozteč): 2.5 mm 1015245 100 ks

Popis

Biela verzia: farebne stabilná pri spájkovaní aj pri použití. Vysoká prúdová zaťažiteľnosť 6 A s veľmi malými rozmermi. Obrátená zástrčka s kolíkovými kontaktmi pre výstupy zariadení chránené pred dotykom alebo prepojenia káblových káblov. Lacné pripojenie zvlnených vodičov vo veľkom množstve. Nástroje na manuálne a automatické krimpovanie sú voliteľne k dispozícii.

Tento text bol preložený strojovo.
