Phoenix Contact zástrčkový konektor na kábel Počet pólov 5 Raster (rozteč): 3.81 mm 1842791 1 ks

Zelený konektor s dvoma radmi pinov, použiteľný pre elektronické prepojenia na doske plošných spojov.

Ilustračný obrázok

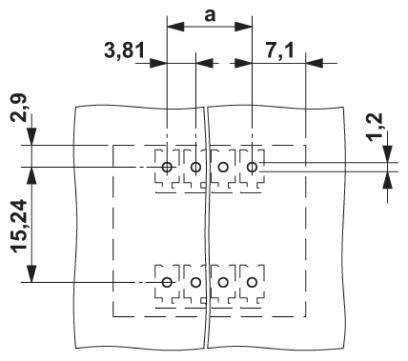

Technický výkres rozloženia dosky plošných spojov s rozmermi: 3,81 mm, 7,1 mm, 2,9 mm, 1,2 mm a 15,24 mm.

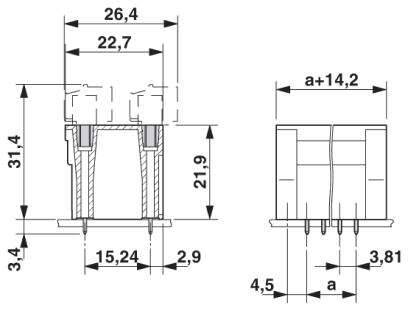

Technický výkres elektronickej súčiastky s rôznymi rozmermi v milimetroch, zobrazujúci priečny a bočný pohľad.

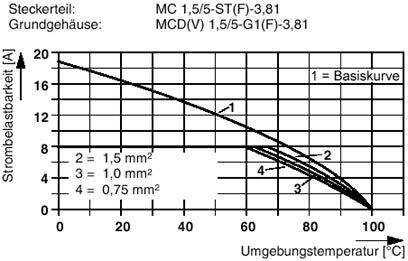

Graf zobrazuje zaťažiteľnosť prúdom [A] v závislosti od teploty okolia [°C] pre rôzne prierezové plochy vodiča: 2 = 1,5 mm², 3 = 1,0 mm², 4 = 0,75 mm², 1 = základná krivka.

1/4

Ilustračný obrázok

Kategória výrobku

zástrčkový konektor na kábel

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

3.81 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

8 Ks

Počet

Celkom (7,99 € / kus)

7,99 €

s DPH

Už len 8 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Záhlavie DPS

Obsah: 1 ks
Počet riadkov: 2
Počet pólov: 5

Technické parametre

Počet pripojení: 10
Menovitý prierez: 1,5 mm²
Rozmery pera: 0,8 x 0,8 mm
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Uzamykanie: závitová príruba
Počet potenciálov: 10
Konštrukčná výška (výška bez spájkovacieho kolíka): 21,9 mm
Dĺžka čapu: 3,4 mm
Vzdialenosť medzi kolíkmi: 15,24 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25
Frekvencia: 10 - 150 - 10 Hz

Kategória výrobku: zástrčkový konektor na kábel

Prevedenie: zástrčka

Počet riadkov: 2

Raster (rozteč): 3.81 mm

Počet pólov: 5

Šírka: 29.44 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

Rozmer.: (d x š x v) 22.7 x 29.44 x 25.3 mm

Pripojenie: tlačené

Číslo výrobcu: 1842791

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Kontaktný povrch tlačovej strany: cín

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 25.3 mm

Dĺžka: 22.7 mm

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: MCDV 1,5/ 5-G1F-3,81

Na stiahnutie

Datasheet

Datasheet 2209467 Phoenix Contact zástrčkový konektor na kábel Počet pólov 5 Raster (rozteč): 3.81 mm 1842791 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209467 Phoenix Contact zástrčkový konektor na kábel Počet pólov 5 Raster (rozteč): 3.81 mm 1842791 1 ks

Popis

Známy princíp montáže umožňuje použitie na celom svete. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov. Maximálna flexibilita v dizajne zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia.
