Phoenix Contact zástrčkový konektor na kábel Počet pólov 7 Raster (rozteč): 3.5 mm 1731536 50 ks

Zelený elektrický konektor s radami pinových kontaktov na spodnej strane, vhodný pre montáž na dosku plošných spojov.

Ilustračný obrázok

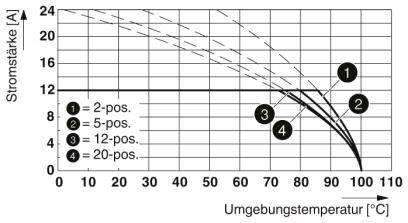

Graf znázorňuje prúd v závislosti od teploty okolia pre 2-, 5-, 12- a 20-pólové konektory. Prúdová intenzita klesá so zvyšujúcou sa teplotou.

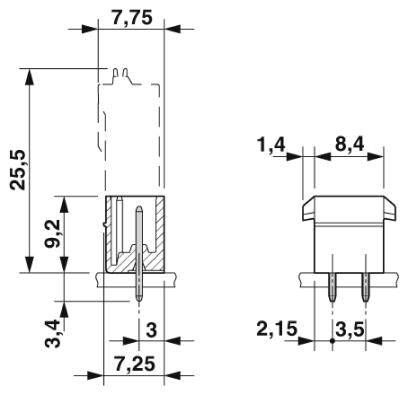

Diagram znázorňuje elektrický konektor s rozmermi: výška 25,5 mm, šírka 7,75 mm, vzdialenosť pinov 3,5 mm. Bočný a čelný pohľad.

Ilustrácia posuvného meradla s dvoma spojenými plochami. Popisy: 'a', '2,45', '3,5', '3', '1,2'.

1/4

Ilustračný obrázok

Kategória výrobku

zástrčkový konektor na kábel

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

7 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (1,68 € / kus)

83,99 €

s DPH

Už len 7 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 7

Technické parametre

Počet pripojení: 7
Menovitý prierez: 1,5 mm²
Rozmery pera: 0,8 x 0,8 mm
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zamykanie: uzamykacie očko
Počet potenciálov: 7
Konštrukčná výška (výška bez spájkovacieho kolíka): 9,2 mm
Dĺžka čapu: 3,4 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25
Frekvencia: 10 - 150 - 10 Hz

Kategória výrobku: zástrčkový konektor na kábel

Prevedenie: zástrčka

Počet riadkov: 1

Raster (rozteč): 3.5 mm

Počet pólov: 7

Šírka: 28.7 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

Rozmer.: (d x š x v) 7.25 x 28.7 x 12.6 mm

Pripojenie: tlačené

Číslo výrobcu: 1731536

Farba: zelená

Izolačný materiál: PBT

Materiál kontaktu: zliatina medi, pozinkovaná

Kontaktný povrch tlačovej strany: cín

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 12.6 mm

Dĺžka: 7.25 mm

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: MCV 1,5/ 7-G-3,5-RN

Na stiahnutie

Datasheet

Datasheet 2209315 Phoenix Contact zástrčkový konektor na kábel Počet pólov 7 Raster (rozteč): 3.5 mm 1731536 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209315 Phoenix Contact zástrčkový konektor na kábel Počet pólov 7 Raster (rozteč): 3.5 mm 1731536 50 ks

Popis

Známy princíp montáže umožňuje použitie na celom svete. Intuitívne ovládaný zámok chráni pred neúmyselným oddelením. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov. Maximálna flexibilita v dizajne zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia.
