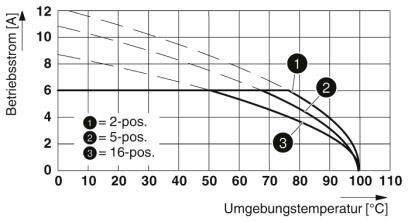

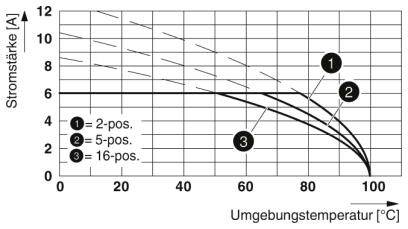

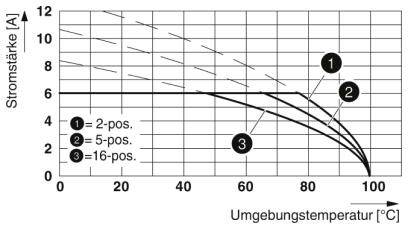

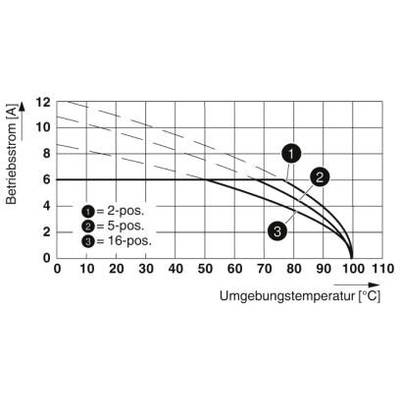

![Graf znázorňuje elektrickú prúdovú intenzitu [A] v závislosti od teploty okolia [°C]. Tri krivky pre 2-, 5- a 16-polohové nastavenia. So stúpajúcou teplotou klesá prúdová intenzita.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209442TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

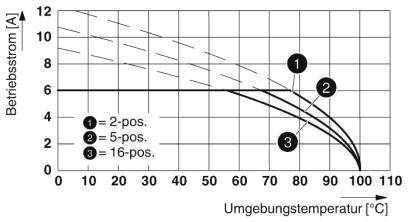

![Diagram zobrazuje 'Prevádzkový prúd [A]' oproti 'Teplote okolia [°C]' s tromi krivkami pre 2-, 5- a 16-polohové konfigurácie, ktoré znázorňujú pokles prúdu pri zvýšenej teplote.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209442TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5
Ilustračný obrázok
Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 2.54 mm 1821177 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvkové púzdro na kábel
Prevedenie
zásuvka
Počet riadkov
1
Raster (rozteč)
2.54 mm
Počet pólov
10
Datasheety: (PDF)
66 Ks
Počet
Celkom (8,99 € / kus)
8,99 €
s DPH
Hlavné benefity
Konektor PCB
- Obsah: 1 ks
- Počet riadkov: 1
- Počet pólov: 10
Technické parametre
- Počet pripojení: 10
- Menovitý prierez: 0,5 mm²
- Skupina izolačných materiálov: IIIa
- Menovité impulzné napätie (III / 3): 2,5 kV
- Systém konektorov: MICRO COMBICON - FMC 0,5
- Zamykanie: bez
- Počet potenciálov: 10
- Konštrukčná výška (výška bez spájkovacieho kolíka): 5,35 mm
- Teplota okolia (zostava): -5 ° C ... 100 °C
- Vkladacia sila na pól cca: 2 N.
- Ťažná sila na pól približne: 2 N.
- Párovacie cykly: 100
- Kategória výrobku
zásuvkové púzdro na kábel
- Prevedenie
zásuvka
- Počet riadkov
1
- Vlastnosti
s pružinovým spojom PUSH-IN
- Raster (rozteč)
2.54 mm
- Počet pólov
10
- Šírka
25.9 mm
- Menovitý prúd
6 A
- Menovitý prúd - filter
6 A
- Obsah
1 ks
- AWG max.
20
- AWG min.
26
- Dĺžka izolácie (max.)
7 mm
- Rozmer.
(d x š x v) 14 x 25.9 x 5.35 mm
- Pripojenie
pružinové pripojenie
pružinová svorka
- Číslo výrobcu
1821177
- Farba
čierna
- Izolačný materiál
LCP
- Materiál kontaktu
zliatina medi, pozlátená
- Finálna úprava kontaktu
zlato
- Menovité napätie
160 V
- V
5.35 mm
- Dĺžka
14 mm
- Maximálny prierez
0.5 mm²
- Prierez min
0.14 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
FMC 0,5/10-ST-2,54
Na stiahnutie
Datasheet
Datasheet 2209442 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 2.54 mm 1821177 1 ks
Datasheet 2209442 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 2.54 mm 1821177 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209442 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 2.54 mm 1821177 1 ks
Popis
Pozlátené kontaktné body zaisťujú dlhodobo stabilnú kvalitu prenosu. Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru.
