Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 3.5 mm 1790564 1 ks

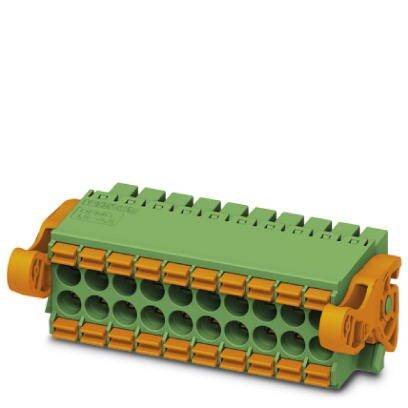

Viacpólový zeleno-oranžový elektrický konektor s 20 kontaktmi v dvoch radoch.

Ilustračný obrázok

Technický výkres konektora s rozmermi v milimetroch: šírka 23,35; výška 13,25; hĺbka 16,3. Ďalšie detailné rozmery sú znázornené.

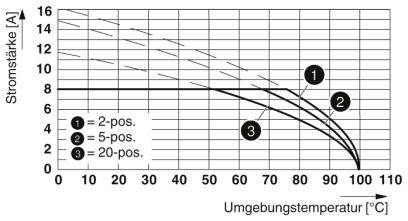

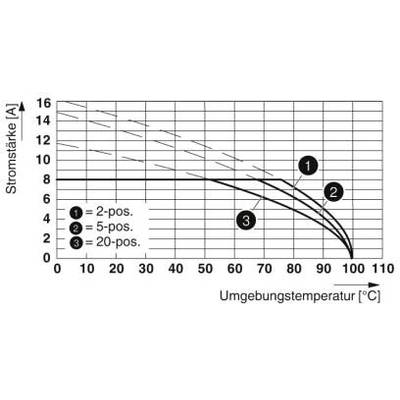

Graf znázorňuje maximálny prúd v ampéroch v závislosti od teploty okolia v stupňoch Celzia v rôznych polohách.

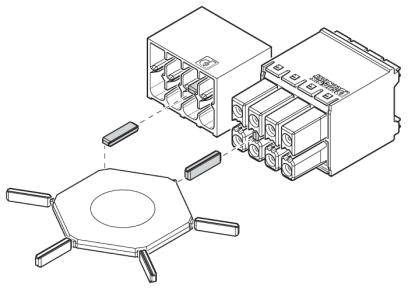

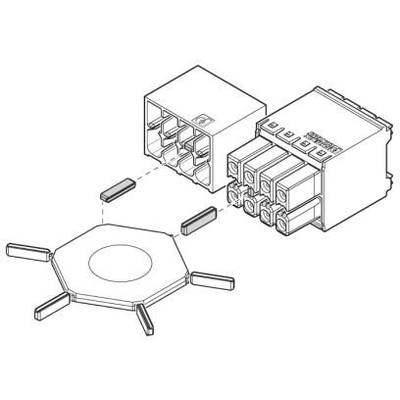

Diagram znázorňuje zostavu konektorového systému s dvoma do seba zapadajúcimi časťami a šiestimi malými spojovaciemu prvkami.

1/4

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Št 23. 7.

59 Ks

Počet

Celkom (17,99 € / kus)

17,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 1 ks
Počet riadkov: 2
Počet pólov: 10

Technické parametre

Počet pripojení: 20
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON - DFMC 1.5
Zamykanie: Páčka na vysunutie zámku a uvoľnenia
Počet potenciálov: 20
Konštrukčná výška (výška bez spájkovacieho kolíka): 13,25 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól približne: 3 N.
Ťažná sila na pól približne: 2 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 2

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet pólov: 10

Šírka: 41.9 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 27.79 x 41.9 x 13.25 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1790564

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 13.25 mm

Dĺžka: 27.79 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 1,5/10-ST-3,5-LR

Na stiahnutie

Datasheet

Datasheet 2209378 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 3.5 mm 1790564 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209378 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 10 Raster (rozteč): 3.5 mm 1790564 1 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Automatické zamykanie a intuitívne uvoľnenie vďaka farebne odlíšeným ovládacím páčkam zámku a uvoľnenia.

Tento text bol preložený strojovo.
